Czym jest dioda LED i jak ją podłączyć
1. Co będziemy robić
W tej lekcji poznamy diodę LED — jeden z najpopularniejszych elementów współczesnej elektroniki.
Przeprowadzimy kilka prostych eksperymentów:
• podłączymy diodę LED do baterii
• sprawdzimy różne rezystory
• podłączymy diodę LED do USB
• zbudujemy małe podświetlenie z kilku diod LED
Przy okazji dowiemy się:
• czym dioda LED różni się od żarówki
• czym jest polaryzacja
• do czego potrzebny jest rezystor
• dlaczego dioda LED może się przepalić
2. Czym jest dioda LED
Dioda LED (LED) to element elektroniczny, który emituje światło podczas przepływu prądu elektrycznego.
LED oznacza:
Light Emitting Diode
czyli:
Dioda emitująca światło
Diody LED występują w różnych rozmiarach, kolorach i kształtach.

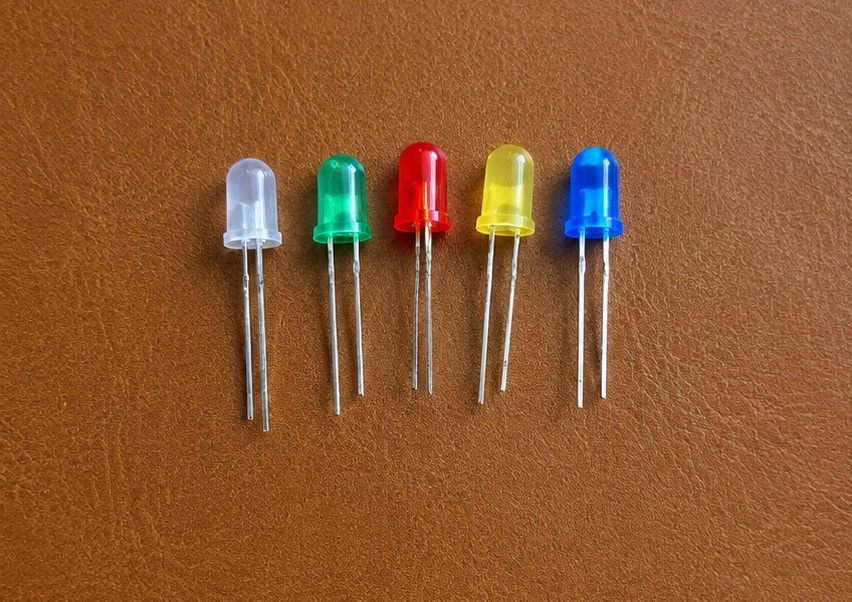

W tej lekcji będziemy używać diod LED o średnicy 5 mm z zestawu Arduino:
• czerwonej
• zielonej
• niebieskiej
• żółtej
• przezroczystej
3. Z czego składa się dioda LED

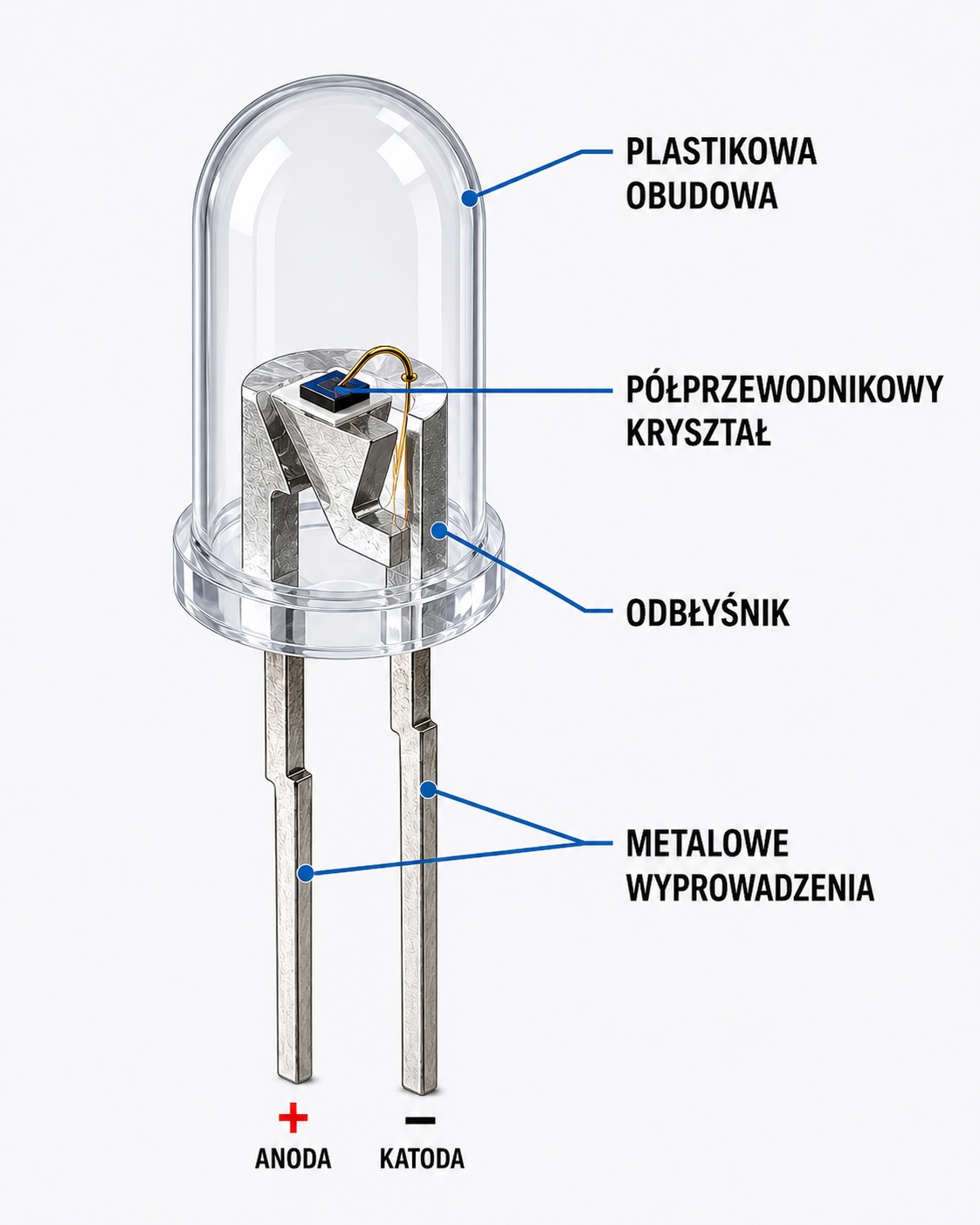

Typowa dioda LED składa się z:
• plastikowej obudowy
• kryształu półprzewodnikowego
• metalowych wyprowadzeń
• reflektora

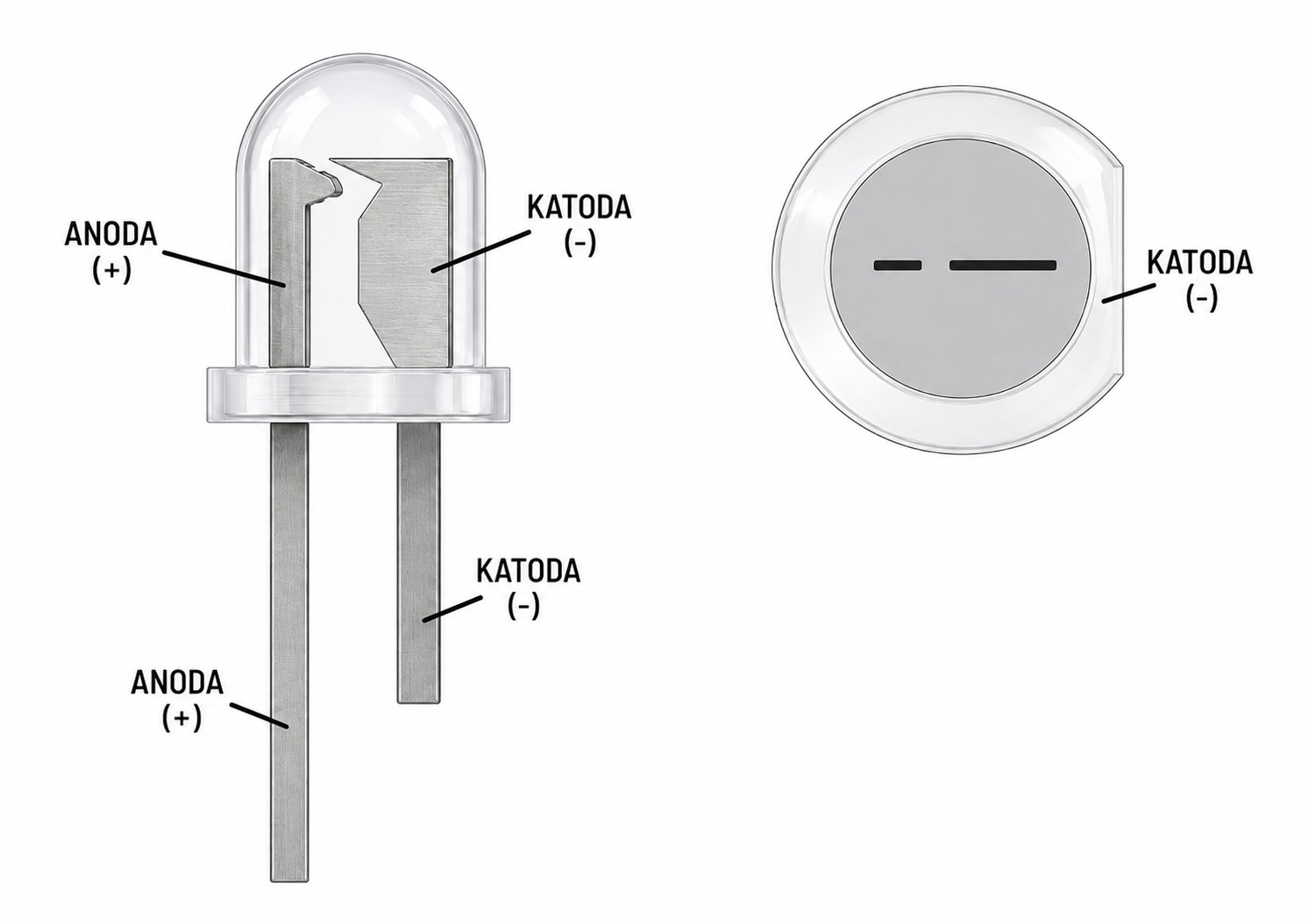

Dioda LED posiada dwa wyprowadzenia:
• anodę (+)
• katodę (-)
W przeciwieństwie do żarówki dioda LED posiada polaryzację.
Jeśli podłączymy ją nieprawidłowo — nie będzie świecić.
4. Jak rozpoznać polaryzację diody LED
Zazwyczaj:
• dłuższa nóżka oznacza plus (anoda)
• krótsza nóżka oznacza minus (katoda)
Wiele diod LED posiada również płaską stronę obudowy od strony minusa.
5. Czym dioda LED różni się od żarówki
Żarówka świeci dlatego, że wewnątrz znajduje się silnie nagrzewające się metalowe włókno.
Dioda LED działa zupełnie inaczej.
Nie potrzebuje rozgrzanego włókna, dlatego:
• pobiera mniej energii
• prawie się nie nagrzewa
• działa znacznie dłużej
• świeci jaśniej przy mniejszym poborze energii
Przy prawidłowym podłączeniu dioda LED może działać bardzo długo — znacznie dłużej niż zwykła żarówka.
6. Zasilanie z baterii
Jedna bateria typu AA lub AAA zazwyczaj ma napięcie 1.5 V.

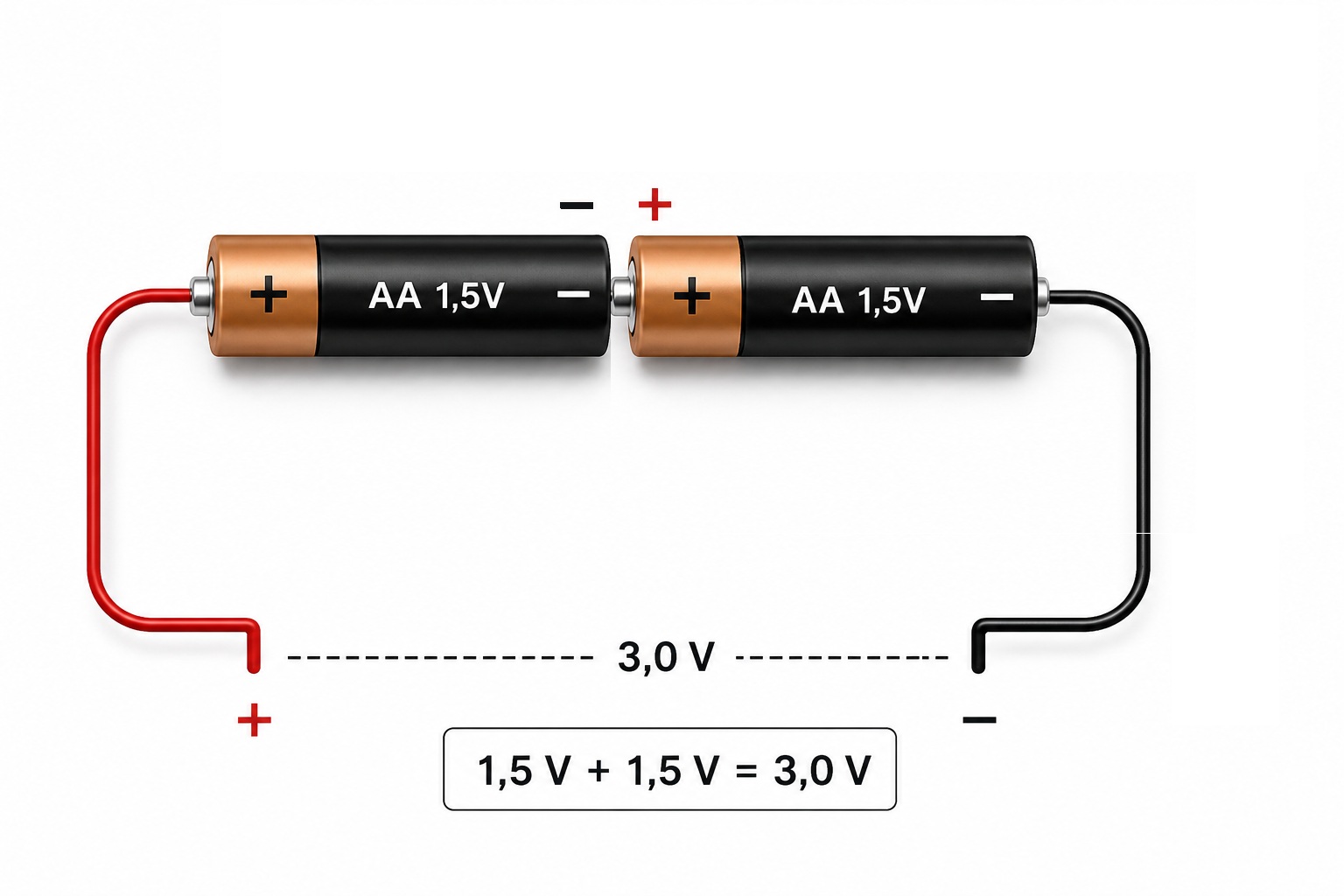

Jeśli połączymy dwie baterie szeregowo:
• napięcie się sumuje
• 1.5 V + 1.5 V = 3 V

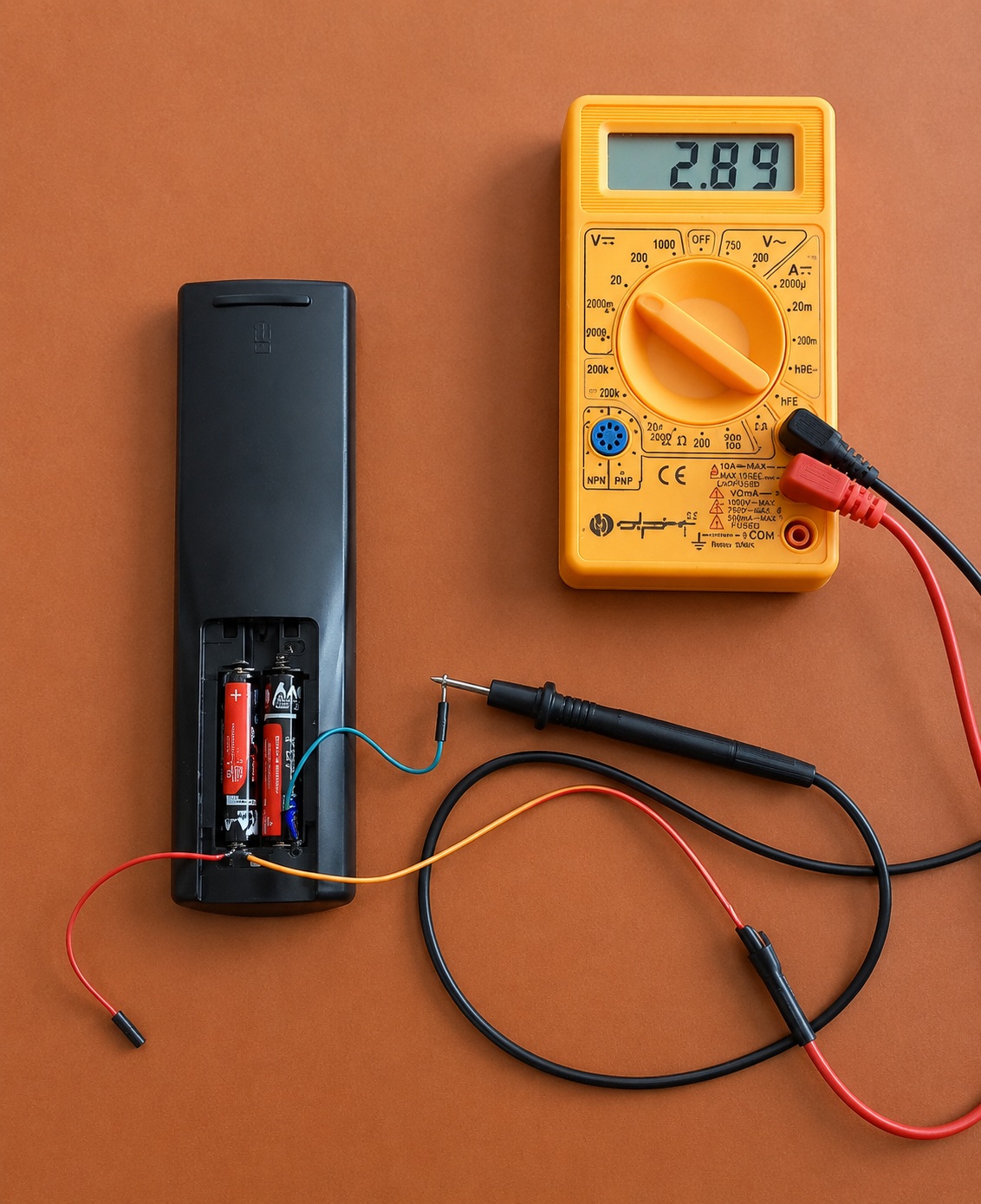

Jeśli nie masz koszyka na dwie baterie, możesz użyć pilota zdalnego sterowania — ja właśnie takiego użyłem. Wystarczy podłączyć dwa przewody do plusa i minusa oraz sprawdzić napięcie multimetrem.
Jeśli połączymy baterie równolegle, napięcie pozostanie takie samo — 1.5 V.
Takie połączenie stosuje się zwykle do wydłużenia czasu pracy urządzenia.
7. Pierwszy eksperyment — dioda LED bez rezystora

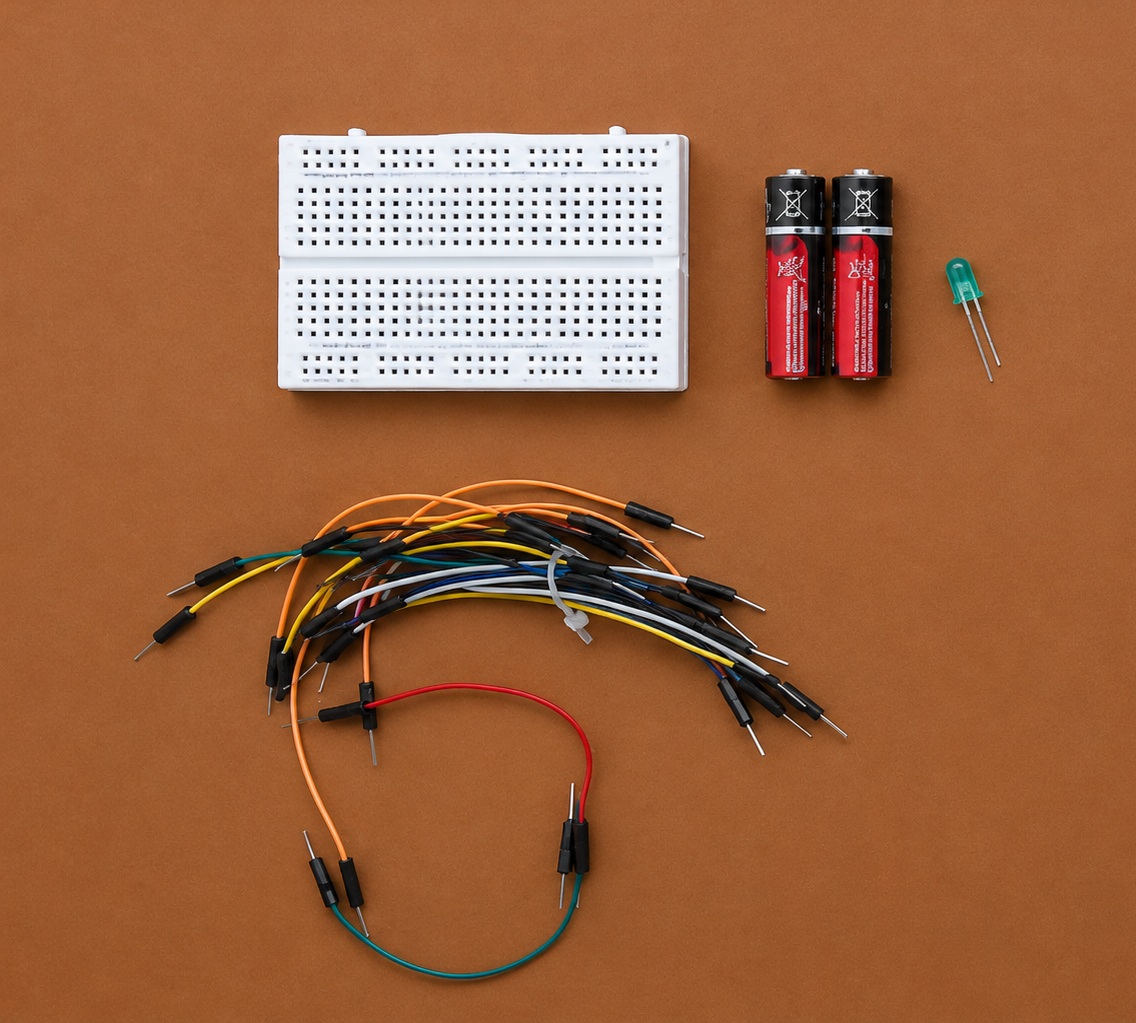

Do pierwszego eksperymentu będą potrzebne:
• dwie baterie
• dioda LED
• płytka stykowa
• przewody

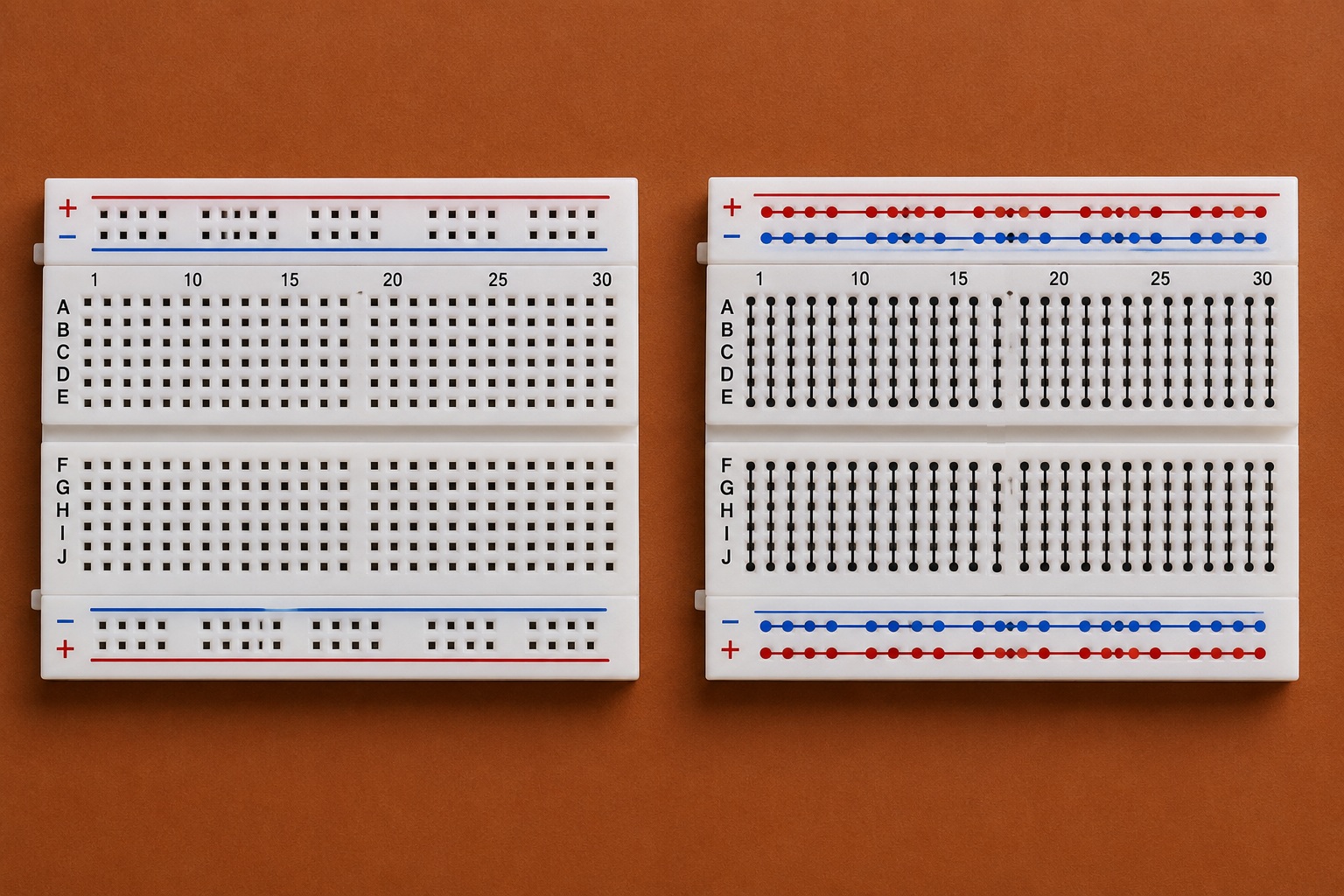

Co to jest płytka stykowa
Płytka stykowa (breadboard) pozwala budować układy elektroniczne bez lutowania.
Elementy i przewody po prostu wkłada się do otworów płytki.
Wewnątrz otwory są już połączone metalowymi stykami.
Podłączenie
Podłączamy:
• plus baterii do anody diody LED
• minus baterii do katody
Jeśli wszystko zostało podłączone prawidłowo — dioda LED zaświeci.

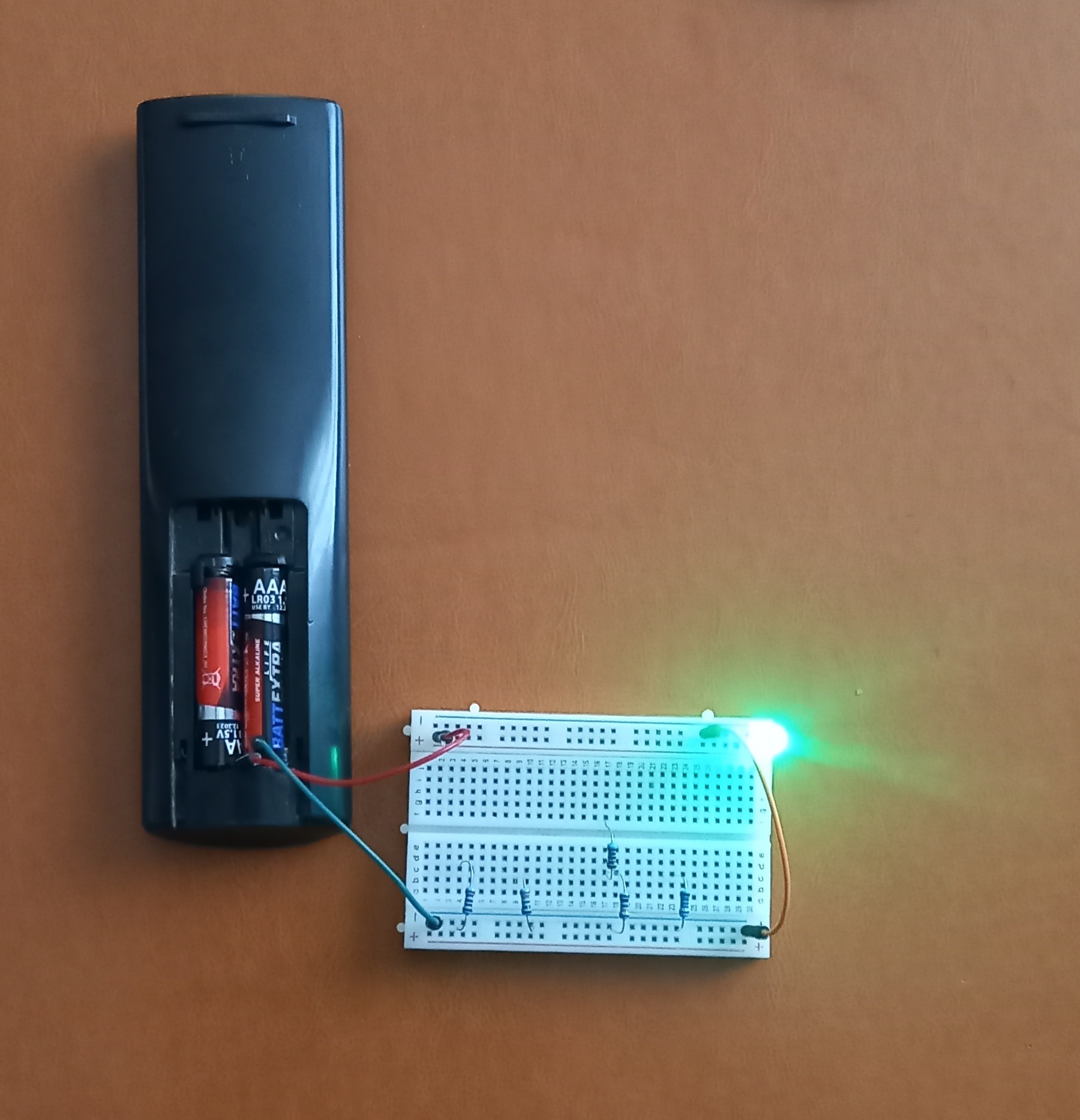

Niektóre diody LED mogą działać przy napięciu 3 V nawet bez rezystora.
Jednak takie podłączenie nie jest prawidłowe, ponieważ prąd przepływający przez diodę może być zbyt duży, przez co dioda LED może bardzo szybko ulec uszkodzeniu.
Dlatego ten eksperyment należy przeprowadzić bardzo krótko, aby nie przepalić diody LED.
8. Do czego potrzebny jest rezystor
Dioda LED jest bardzo wrażliwa na prąd.
Jeśli prąd jest zbyt duży:
❌ dioda LED zaczyna się przegrzewać
❌ świeci zbyt jasno
❌ jej żywotność się skraca
❌ dioda może się przepalić

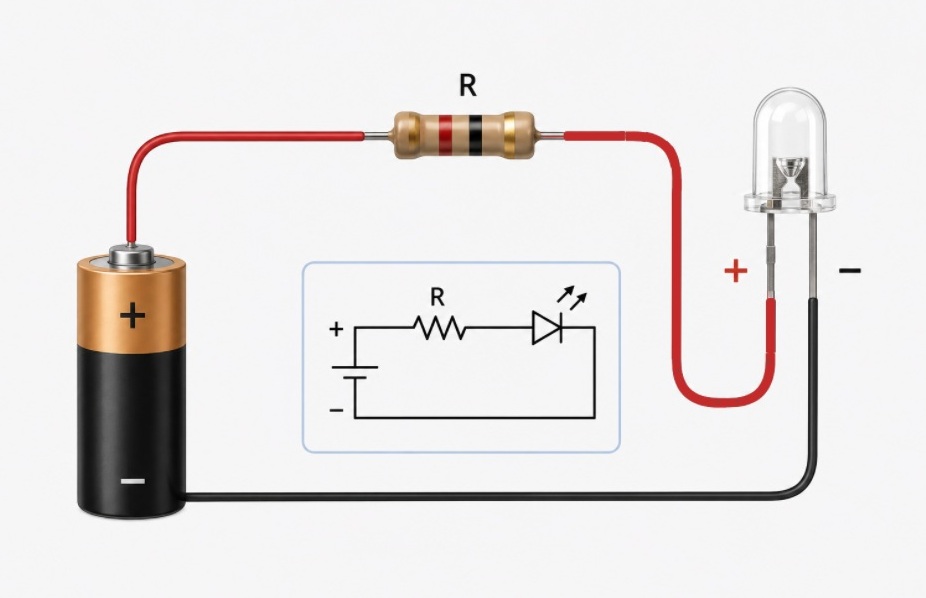

Dlatego razem z diodami LED zwykle stosuje się rezystor.
Rezystor ogranicza prąd i chroni diodę LED.
9. Eksperyment z różnymi rezystorami
Teraz spróbujemy podłączyć diodę LED przez różne rezystory.

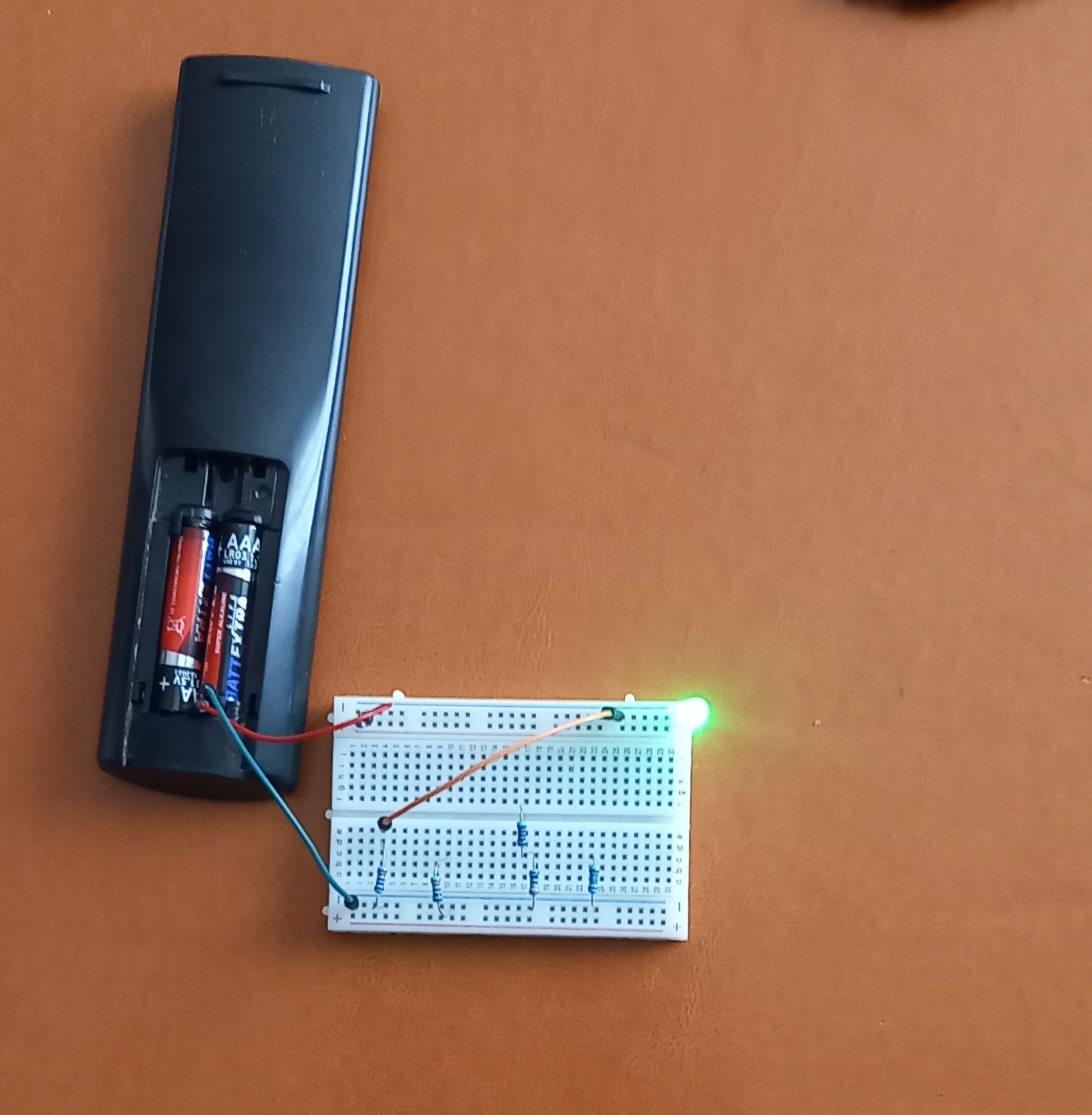

220 Ω
Dioda LED świeci bardzo jasno.

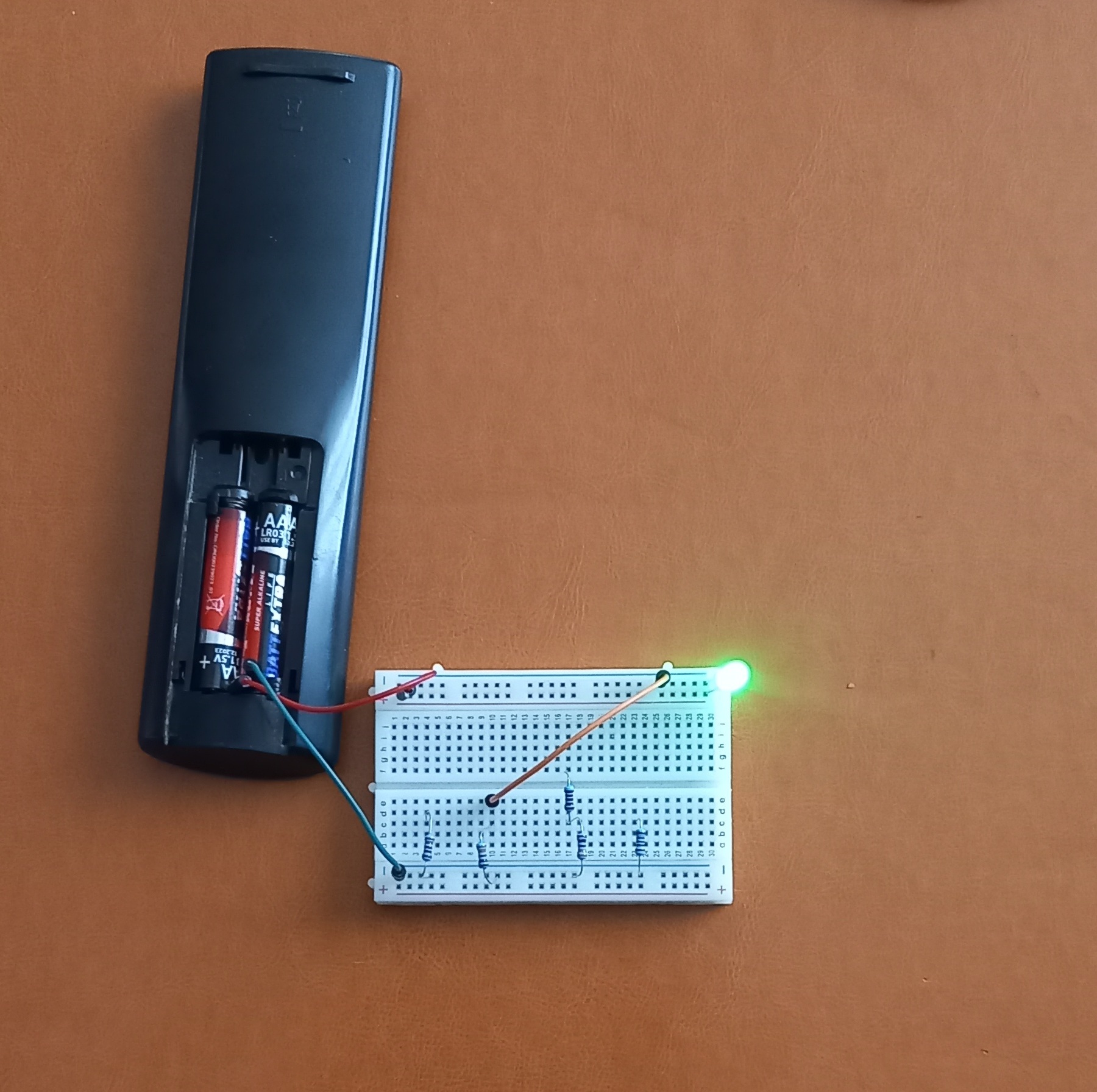

330 Ω
Jasność staje się trochę mniejsza.
430 Ω

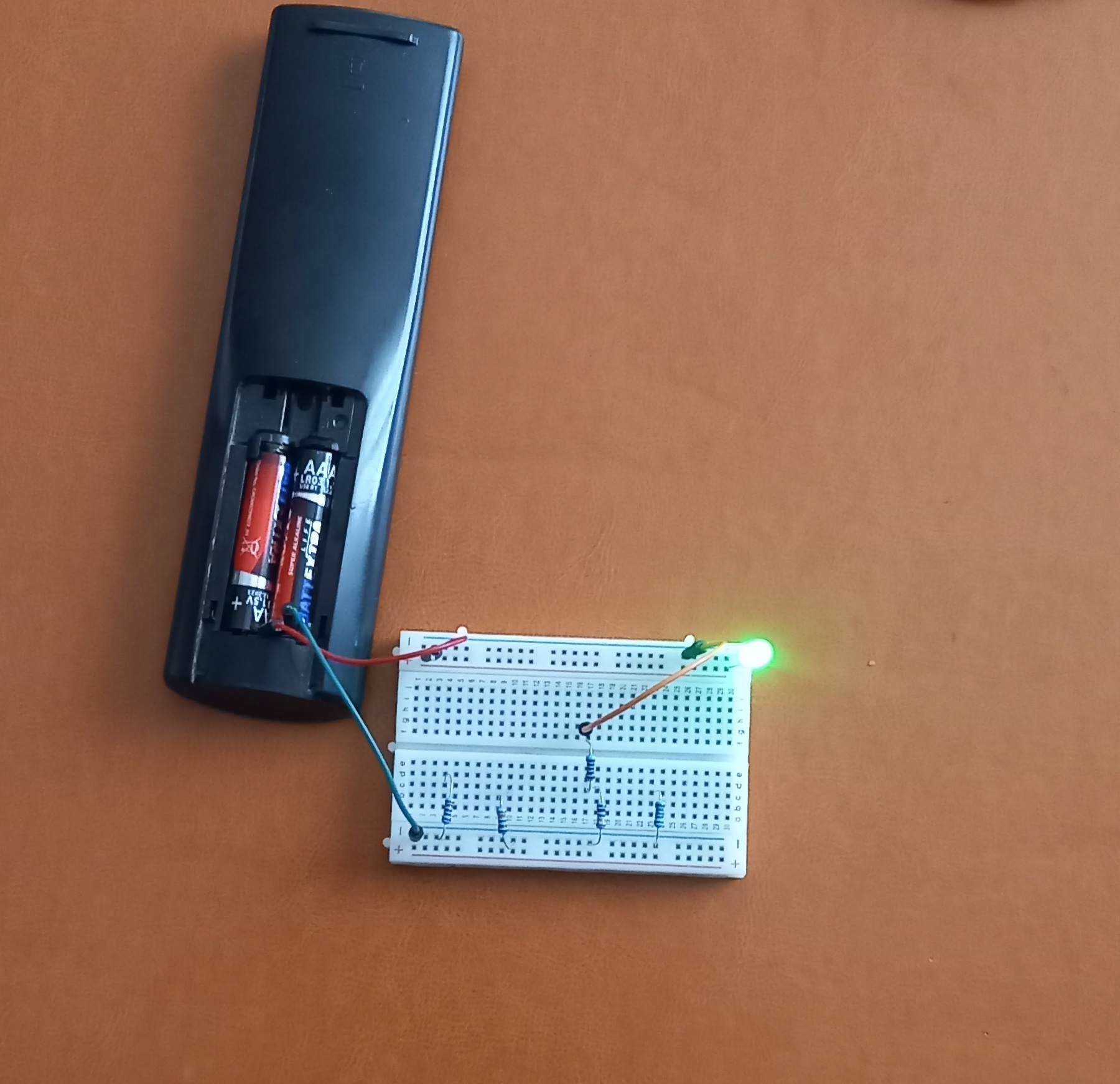

Ponieważ nie miałem rezystora 470 Ω, połączyłem szeregowo dwa rezystory: 330 Ω i 100 Ω. Łączna rezystancja wyniosła 430 Ω.
Światło staje się bardziej miękkie.

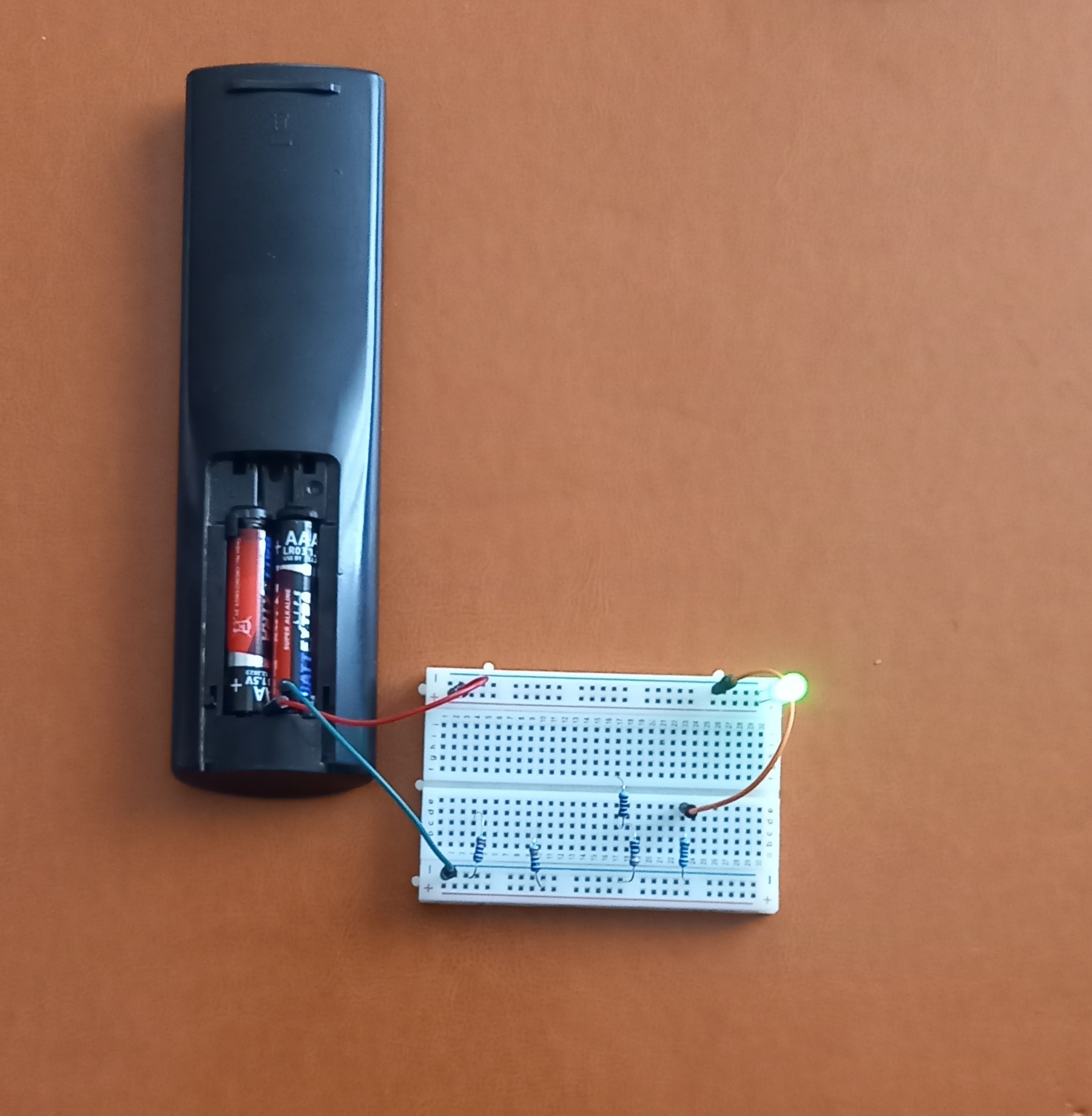

1 kΩ
Dioda LED świeci wyraźnie słabiej.
Wniosek
Im większa rezystancja rezystora:
👉 tym mniejszy prąd
👉 i tym słabiej świeci dioda LED
10. Zasilanie z USB
Standardowe złącze USB zazwyczaj dostarcza:
5 V
Dlatego USB bardzo często wykorzystane do zasilania małych urządzeń elektronicznych i eksperymentów.
⚠ Ważne
Podczas podłączania diody LED do zasilania USB nie wolno podłączać jej bezpośrednio bez rezystora.
USB może dostarczyć znacznie większy prąd niż zwykłe baterie.
Z tego powodu dioda LED może natychmiast się przepalić.

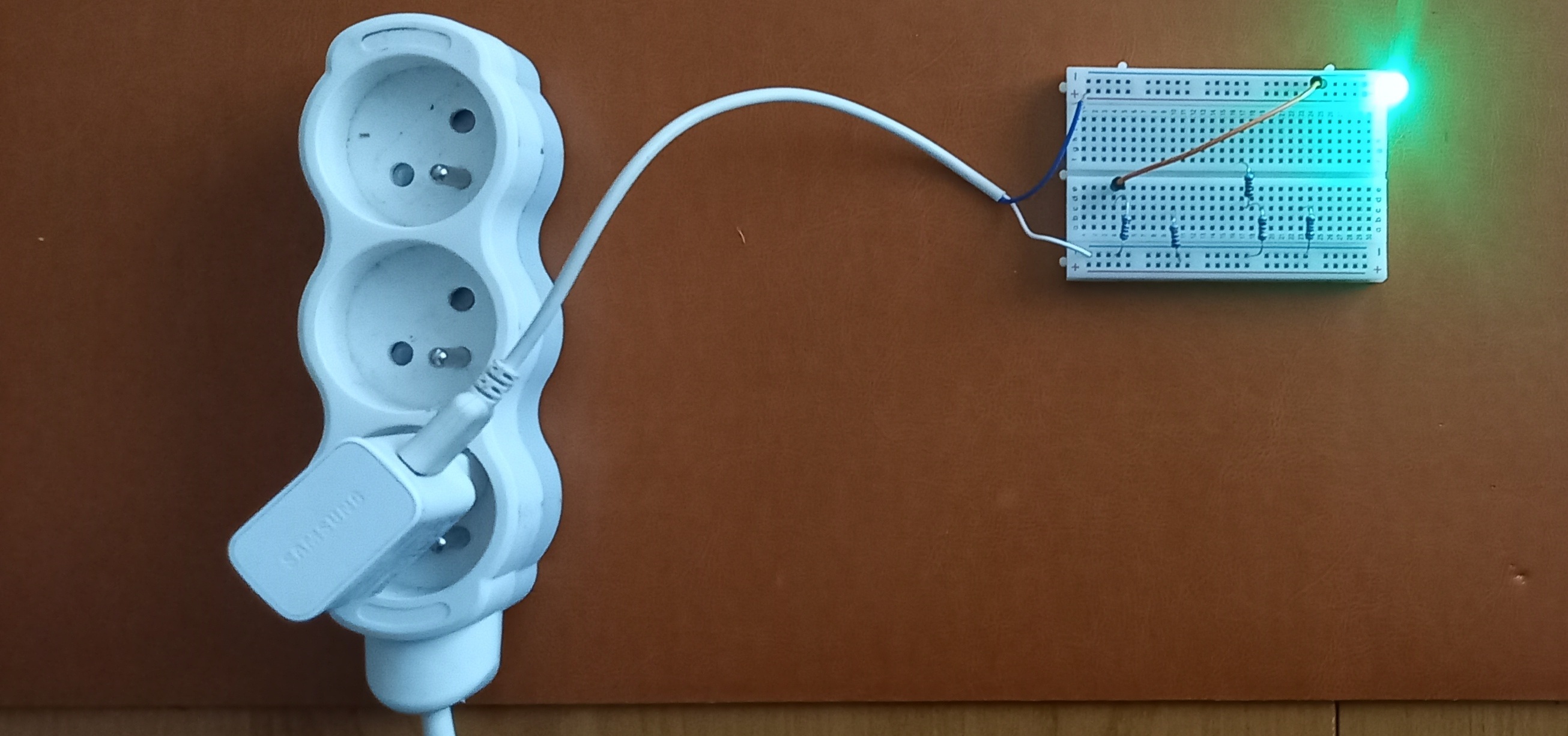

11. Dioda LED + rezystor + USB

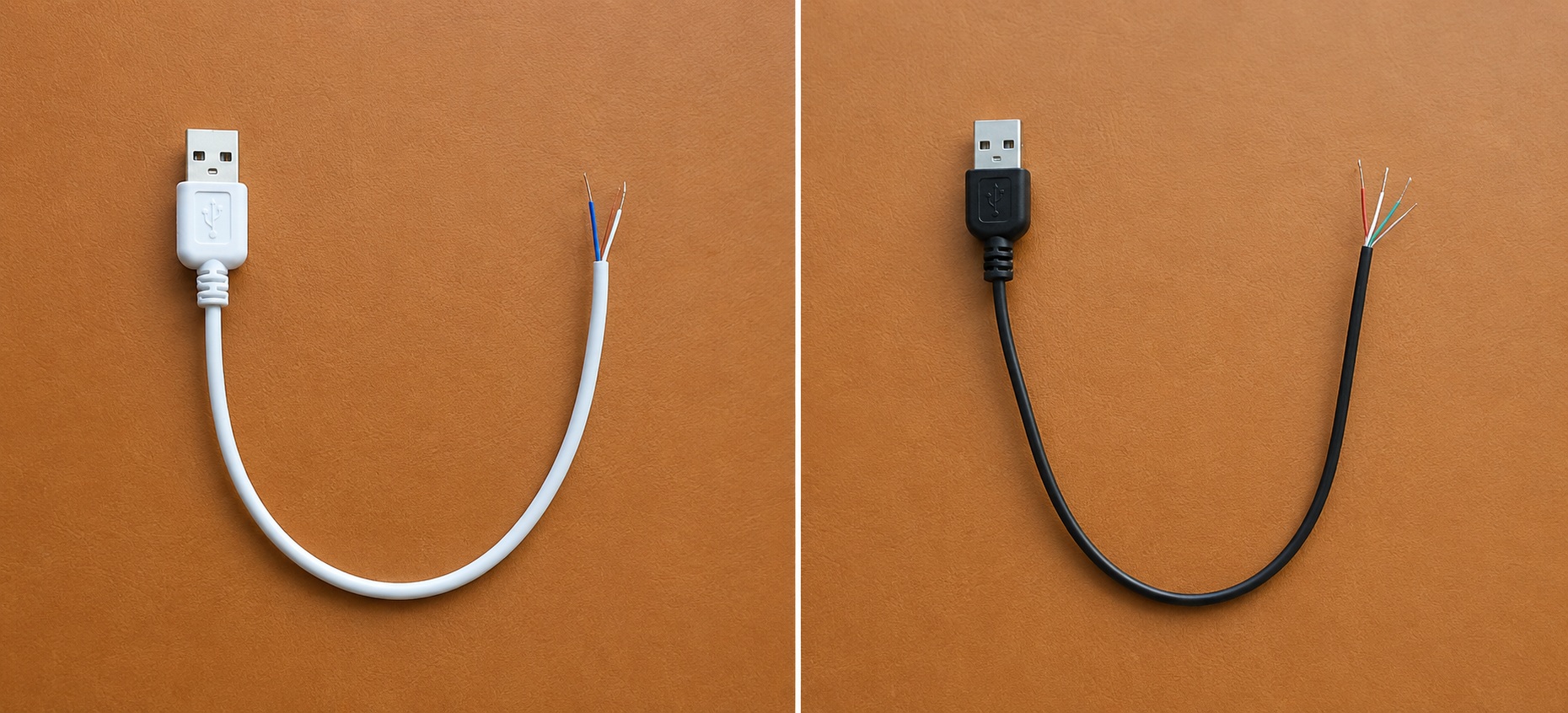

Kabel USB może posiadać dwa, cztery, pięć lub więcej przewodów.
W zależności od przeznaczenia kabla liczba przewodów może być różna. Na przykład kabel od ładowarki telefonu często posiada dwa przewody — plus i minus 5 V. Natomiast USB 2.0 posiada cztery przewody: plus, minus, data+ oraz data-.
Za pomocą multimetru należy odnaleźć odpowiednie przewody zasilania.
Teraz podłączymy:
• USB 5 V
• rezystor
• diodę LED
Takie podłączenie jest już prawidłowe i bezpieczne.
12. Kilka diod LED z USB

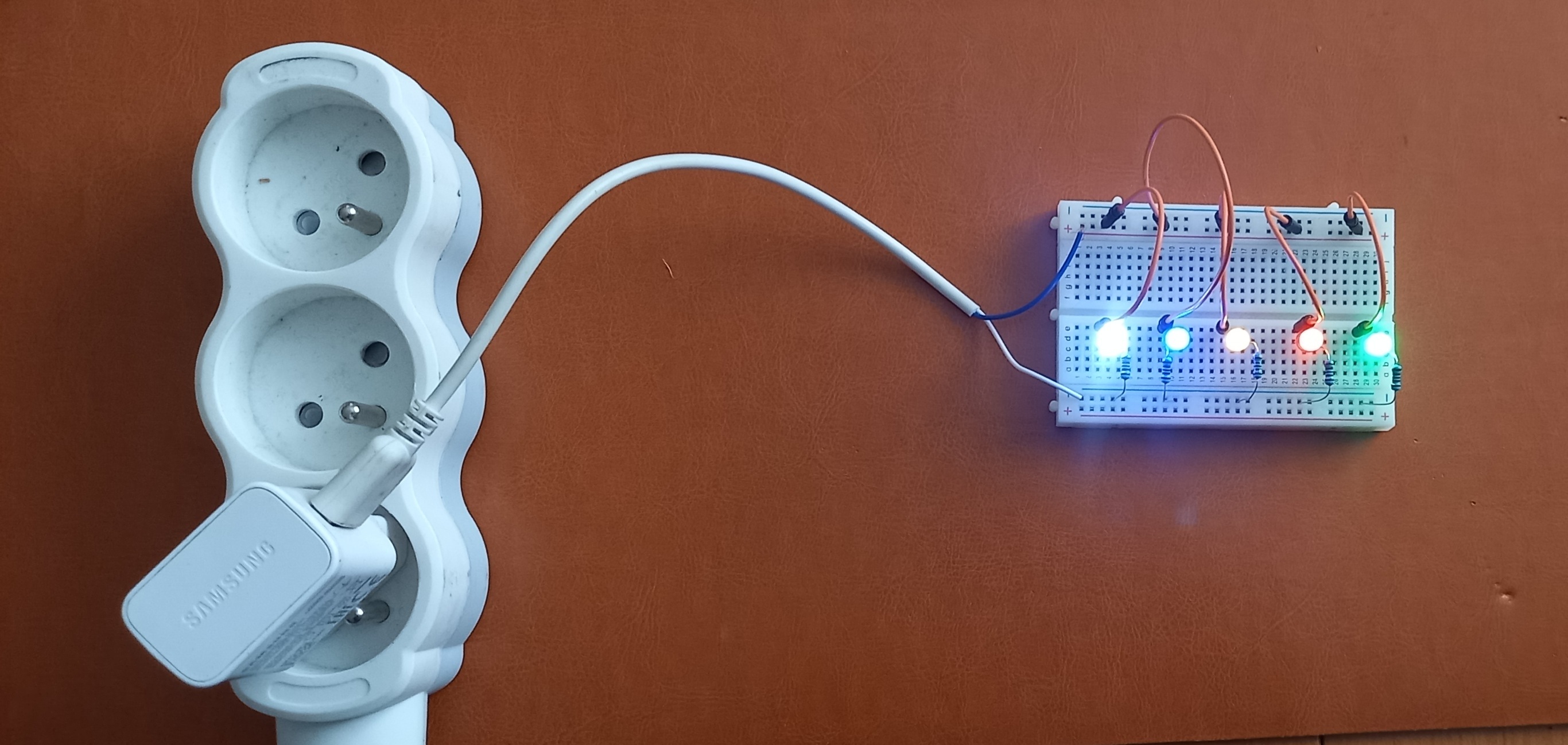

Do jednego portu USB można podłączyć jednocześnie kilka diod LED.
Bardzo ważne jest jednak, aby pamiętać:
👉 każda dioda LED powinna mieć własny rezystor.
Przykład prawidłowego podłączenia:
USB → rezystor → LED
USB → rezystor → LED
USB → rezystor → LED
USB → rezystor → LED
USB → rezystor → LED
Możemy podłączyć:
• czerwoną
• zieloną
• niebieską
• żółtą
• przezroczystą diodę LED
I zbudować niewielkie podświetlenie LED.
Liczba diod LED zależy od:
• mocy zasilacza
• typu USB
• poboru prądu przez diody LED
13. Najczęstsze błędy początkujących
❌ Diodę LED można podłączać dowolnie
✔ Dioda LED posiada polaryzację
❌ Rezystor potrzebny jest tylko czasami
✔ Przy zasilaniu z USB rezystor jest obowiązkowy
❌ Jeden rezystor można stosować dla wszystkich diod LED
✔ Każda dioda LED powinna mieć własny rezystor
❌ Im jaśniej świeci LED, tym lepiej
✔ Zbyt duży prąd może uszkodzić diodę LED
Podsumowanie
Teraz już wiesz:
• czym jest dioda LED
• jak rozpoznać polaryzację
• czym LED różni się od żarówki
• do czego potrzebny jest rezystor
• dlaczego LED może się przepalić
• jak podłączać diody LED do baterii i USB
Teraz spróbuj samodzielnie:
• zmieniać rezystory
• używać różnych kolorów diod LED
• porównać jasność
• podłączyć kilka diod LED jednocześnie
W następnej lekcji poznamy diody i dowiemy się, czym różnią się od diod LED.
