Napięcie — co powoduje przepływ prądu

W poprzednim artykule omówiliśmy, skąd bierze się elektryczność i jak działają źródła energii, takie jak baterie i generatory.

Dowiedzieliśmy się, że to właśnie te urządzenia tworzą warunki do ruchu ładunków elektrycznych.

Pojawia się jednak kolejne ważne pytanie.

Co dokładnie sprawia, że elektrony zaczynają się poruszać?
Jaka fizyczna przyczyna prowadzi do powstania prądu elektrycznego?

Odpowiedzią na to pytanie jest napięcie elektryczne.

Czym jest napięcie

Napięcie to wielkość fizyczna, która określa, jak silnie źródło energii elektrycznej oddziałuje na ładunki.

Dokładniej mówiąc:

napięcie to różnica potencjałów elektrycznych między dwoma punktami obwodu.

To właśnie ta różnica powoduje powstanie siły, która wprawia ładunki w ruch.

Bez napięcia:

• nie ma uporządkowanego ruchu ładunków
• nie ma prądu elektrycznego

To pojęcie może wydawać się abstrakcyjne, dlatego warto ująć je w prostszy sposób.

Kluczowa idea

🔎 Warto zapamiętać

Napięcie nie jest prądem.
To właśnie napięcie tworzy warunki, w których prąd może powstać.

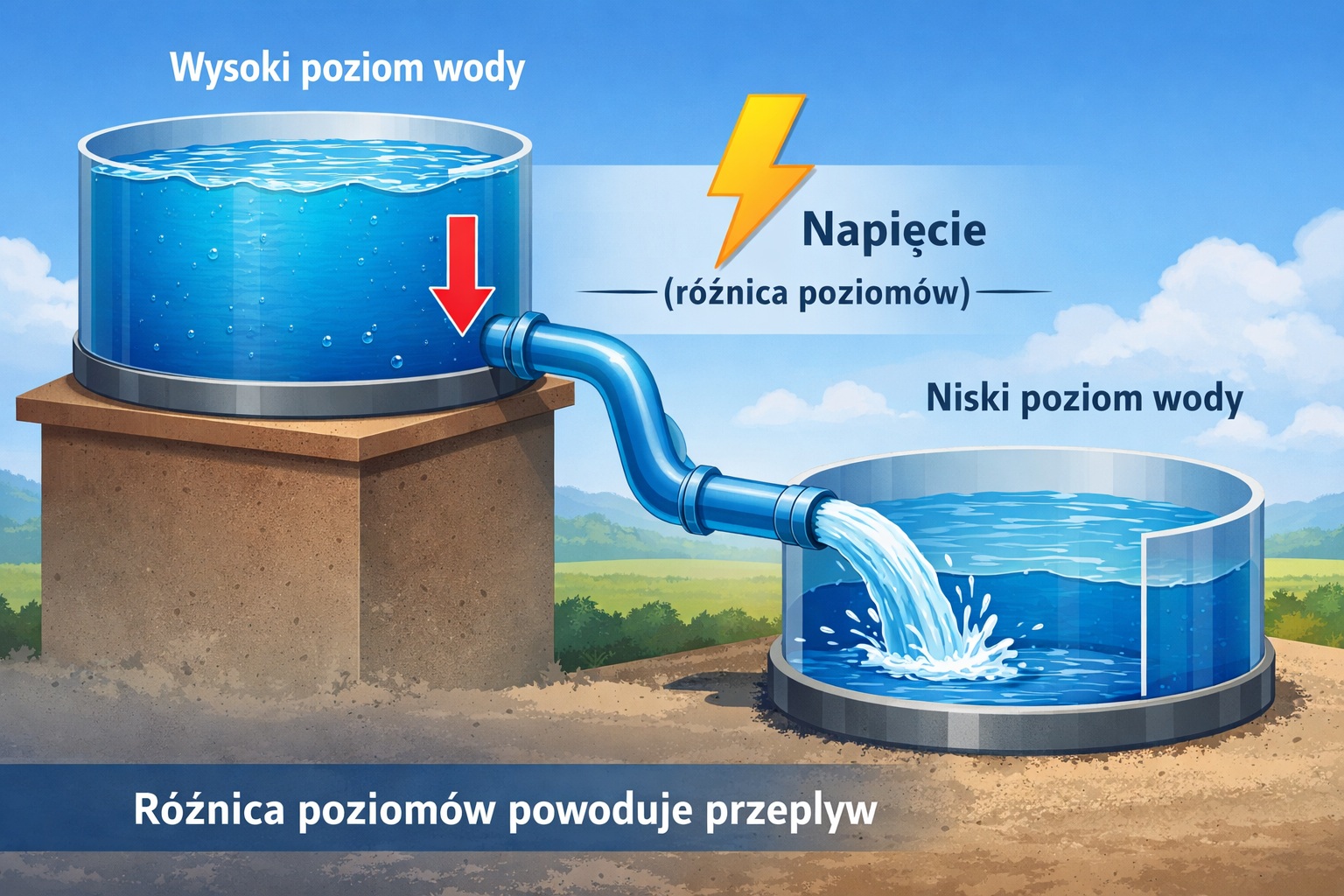

Analogia z wodą

Aby łatwiej zrozumieć napięcie, można posłużyć się prostą analogią.

Wyobraź sobie dwa zbiorniki z wodą.

Jeśli poziom wody jest taki sam — woda nie płynie.

Jeśli jednak jeden zbiornik znajduje się wyżej, woda zaczyna przepływać w dół.

Przyczyną ruchu jest różnica poziomów.

Z elektrycznością jest podobnie.

Napięcie można traktować jako odpowiednik tej różnicy, która powoduje ruch ładunków.

Różnica potencjałów

Każdy punkt w obwodzie elektrycznym ma swój potencjał elektryczny.

Źródło zasilania tworzy różnicę potencjałów między swoimi zaciskami:

• jeden biegun ma wyższy potencjał
• drugi — niższy

Po zamknięciu obwodu ładunki zaczynają się przemieszczać.

To właśnie ta różnica potencjałów nazywana jest napięciem.

Jak źródło wytwarza napięcie

Różne źródła energii wytwarzają napięcie w różny sposób:

Bateria

Poprzez reakcje chemiczne.

Generator

Poprzez ruch przewodnika w polu magnetycznym.

Panel słoneczny

Poprzez oddziaływanie światła (efekt fotoelektryczny).

Mimo różnych mechanizmów efekt jest taki sam:

👉 powstaje różnica potencjałów
👉 pojawia się pole elektryczne
👉 rozpoczyna się ruch ładunków

Napięcie a pole elektryczne

Napięcie jest bezpośrednio związane z polem elektrycznym.

Gdy istnieje różnica potencjałów, w przewodniku powstaje pole elektryczne.

Pole to oddziałuje na ładunki i powoduje ich ruch.

Można to rozumieć jako działanie siły na każdą cząstkę naładowaną.

👉 napięcie tworzy pole
👉 pole porusza elektrony
👉 ruch elektronów to prąd

Napięcie a energia

Napięcie jest związane nie tylko z ruchem ładunków, ale również z energią.

Można powiedzieć, że napięcie określa:

👉 ile energii przypada na każdy ładunek

Innymi słowy, pokazuje, ile energii otrzymuje każdy ładunek podczas ruchu w obwodzie.

Im wyższe napięcie:

• tym więcej energii otrzymują ładunki
• tym większy wpływ na działanie obwodu

Jednostka napięcia

Napięcie mierzy się w jednostkach zwanych woltami (V).

Jednostka ta została nazwana na cześć Alessandro Volty.

Przykłady:

• bateria — 1,5 V
• USB — 5 V
• sieć domowa — 230 V

Napięcie w praktyce

Napięcie występuje we wszystkich urządzeniach elektrycznych.

Na przykład:

• smartfon — około 3,7 V
• laptop — około 19 V
• urządzenia domowe — 230 V

Każde urządzenie jest zaprojektowane do pracy przy określonym napięciu.

Zbyt niskie napięcie powoduje, że urządzenie nie działa.
Zbyt wysokie może doprowadzić do jego uszkodzenia.

Napięcie a prąd

Ważne jest rozróżnienie:

👉 napięcie nie jest prądem
👉 ale to napięcie powoduje przepływ prądu

Zależność jest prosta:

• jest napięcie → może płynąć prąd
• nie ma napięcia → prąd nie płynie

Jednak:

👉 wartość prądu zależy także od oporu

(omówimy to w prawie Ohma)

Napięcie w obwodzie otwartym i zamkniętym

Napięcie może istnieć nawet wtedy, gdy prąd nie płynie.

Na przykład w baterii niepodłączonej do obwodu:

• napięcie między biegunami istnieje
• prąd nie płynie

To sytuacja obwodu otwartego.

Prąd pojawia się dopiero po zamknięciu obwodu.

Dlatego:

👉 napięcie może istnieć bez prądu
👉 prąd nie istnieje bez napięcia

Rozkład napięcia w obwodzie

Napięcie nie występuje tylko w źródle — rozkłada się w całym obwodzie.

Jeśli obwód zawiera kilka elementów, napięcie dzieli się między nimi.

To zjawisko nazywa się spadkiem napięcia.

Dzięki temu energia elektryczna może być przekształcana w:

• światło
• ciepło
• ruch

Napięcie w przewodniku

Napięcie istnieje wzdłuż całego przewodnika.

W jego wnętrzu powstaje pole elektryczne, które:

• działa na elektrony
• kieruje ich ruchem

Dlatego po zamknięciu obwodu ruch ładunków rozpoczyna się niemal jednocześnie w całej jego części.

Typowe błędy

❌ Napięcie to prąd
✔ To napięcie powoduje prąd

❌ Jeśli jest napięcie, zawsze jest prąd
✔ Nie — tylko w zamkniętym obwodzie

❌ Napięcie „płynie”
✔ Płyną ładunki, napięcie opisuje pole

❌ Większe napięcie zawsze oznacza większy prąd
✔ Zależy to również od oporu

Intuicyjne rozumienie

👉 napięcie to „nacisk” na ładunki
👉 prąd to efekt ich ruchu

Dlaczego napięcie jest niebezpieczne

Wysokie napięcie może być niebezpieczne.

Może powodować:

• przepływ prądu przez ciało
• uszkodzenia tkanek
• porażenie prądem

Dlatego należy zachować ostrożność podczas pracy z elektrycznością.

Dlaczego to ważne

Napięcie to jedno z najważniejszych pojęć w elektrotechnice.

Bez jego zrozumienia nie można:

• analizować obwodów
• projektować układów
• rozumieć działania urządzeń

Podsumowanie

Napięcie to różnica potencjałów elektrycznych.

To ono powoduje ruch ładunków i powstawanie prądu.

Bez napięcia prąd elektryczny nie istnieje.

Napięcie jest związane z przekazywaniem energii i mierzone w woltach.

Kontynuacja

Pojawia się kolejne pytanie.

Jeśli napięcie powoduje przepływ prądu, to:

👉 co ogranicza ten przepływ?

W następnym artykule omówimy opór elektryczny.
