Co to jest obwód RC i jak działa?

Co to jest obwód RC?

W poprzednim artykule poznaliśmy kondensator i przeprowadziliśmy prosty eksperyment, w którym po odłączeniu zasilania dioda LED świeciła jeszcze przez pewien czas.

Dowiedzieliśmy się wtedy, że kondensator potrafi magazynować energię elektryczną, a następnie stopniowo oddawać ją z powrotem do obwodu.

Pojawia się jednak kolejne ciekawe pytanie.

Dlaczego rozładowanie następowało stopniowo, a nie natychmiast?

Na pierwszy rzut oka może się wydawać, że wszystko zależy wyłącznie od kondensatora.

W rzeczywistości tak nie jest.

Bardzo ważną rolę odgrywa tutaj rezystor.

To właśnie wspólna praca rezystora i kondensatora decyduje o szybkości ładowania i rozładowania obwodu elektrycznego.

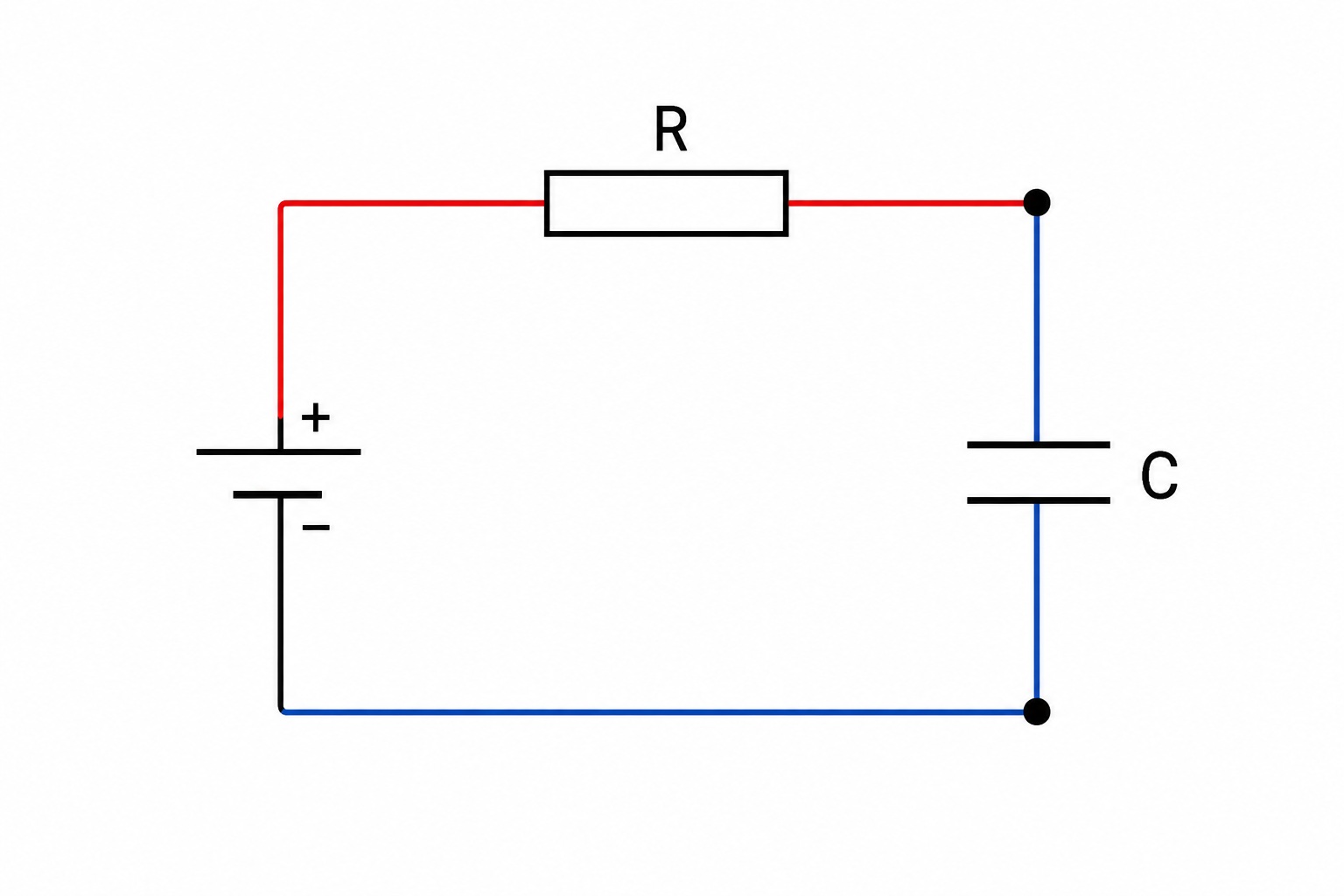

Taki układ nazywamy obwodem RC.

Nazwa pochodzi od pierwszych liter angielskich słów:

• R (Resistor) — rezystor,
• C (Capacitor) — kondensator.

Mimo swojej prostoty obwody RC należą do najczęściej spotykanych układów elektronicznych. Można je znaleźć w zasilaczach, mikrokontrolerach, urządzeniach pomiarowych, systemach sterowania, sprzęcie audio oraz wielu innych urządzeniach elektronicznych.

Dlaczego dioda LED nie zgasła od razu?

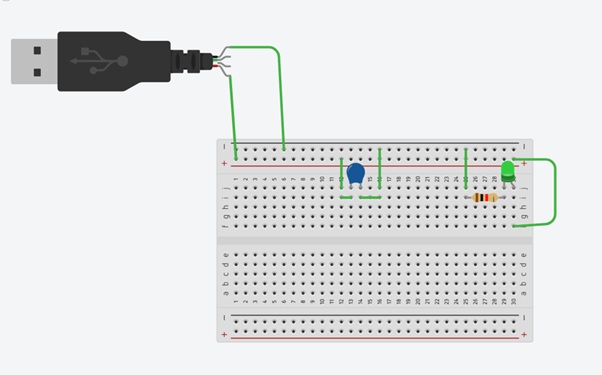

Wróćmy do eksperymentu z poprzedniego artykułu.

Po odłączeniu zasilania kondensator zaczął stopniowo oddawać zgromadzoną energię elektryczną z powrotem do obwodu.

Jednocześnie prąd przepływał przez rezystor o wartości 10 kΩ, który ograniczał jego natężenie.

Z tego powodu energia nie mogła opuścić kondensatora natychmiast.

Proces rozładowania przebiegał stopniowo, dlatego dioda LED powoli traciła jasność i dopiero po pewnym czasie całkowicie zgasła.

To właśnie ten prosty eksperyment po raz pierwszy pokazał nam zasadę działania obwodu RC.

Czy można wcześniej obliczyć czas ładowania i rozładowania?

W poprzednim rozdziale dowiedzieliśmy się, że szybkość ładowania i rozładowania zależy od wspólnej pracy rezystora i kondensatora.

Pojawia się jednak kolejne pytanie.

Czy można wcześniej określić, ile czasu zajmie ten proces?

Oczywiście.

W tym celu elektronicy wykorzystują pojęcie stałej czasowej RC.

Pozwala ona jeszcze na etapie projektowania oszacować, jak szybko będzie zmieniać się napięcie na kondensatorze.

Stała czasowa RC

Stała czasowa jest oznaczana grecką literą τ (tau) i obliczana za pomocą prostego wzoru:

τ = R × C

gdzie:

• τ — stała czasowa (sekundy),
• R — rezystancja rezystora (omy),
• C — pojemność kondensatora (farady).

Na pierwszy rzut oka wzór wydaje się bardzo prosty.

Jednak właśnie on stanowi podstawę większości obliczeń związanych z obwodami RC.

Dzięki niemu można z góry określić, jak szybko będzie przebiegać ładowanie lub rozładowanie kondensatora.

Obliczmy nasz eksperyment

Wróćmy do eksperymentu z poprzedniego artykułu.

Na początku wykorzystaliśmy kondensator o pojemności 100 µF, a następnie zastąpiliśmy go kondensatorami 470 µF i 1000 µF.

We wszystkich przypadkach wartość rezystora pozostawała taka sama — 10 kΩ.

Najpierw zamieńmy wszystkie wartości na jednostki podstawowe.

• 10 kΩ = 10 000 Ω
• 100 µF = 0,0001 F
• 470 µF = 0,00047 F
• 1000 µF = 0,001 F

Teraz skorzystajmy ze wzoru:

τ = R × C

Otrzymujemy:

Jak widać, wraz ze wzrostem pojemności kondensatora rośnie również stała czasowa RC.

Oznacza to, że zarówno ładowanie, jak i rozładowanie przebiegają coraz wolniej.

Ważne!

W tym miejscu wiele osób popełnia ten sam błąd.

Można pomyśleć, że jeśli stała czasowa wynosi 1 sekundę, to właśnie po jednej sekundzie kondensator będzie całkowicie naładowany lub całkowicie rozładowany.

To nieprawda.

Stała czasowa nie oznacza pełnego czasu ładowania ani rozładowania.

Określa jedynie szybkość, z jaką przebiega ten proces.

Dlatego po upływie jednej stałej czasowej kondensator nie jest jeszcze całkowicie naładowany.

Co oznacza 63%?

Podczas ładowania napięcie na kondensatorze nie rośnie równomiernie.

Na początku proces przebiega bardzo szybko.

Z czasem jednak jego tempo stopniowo maleje.

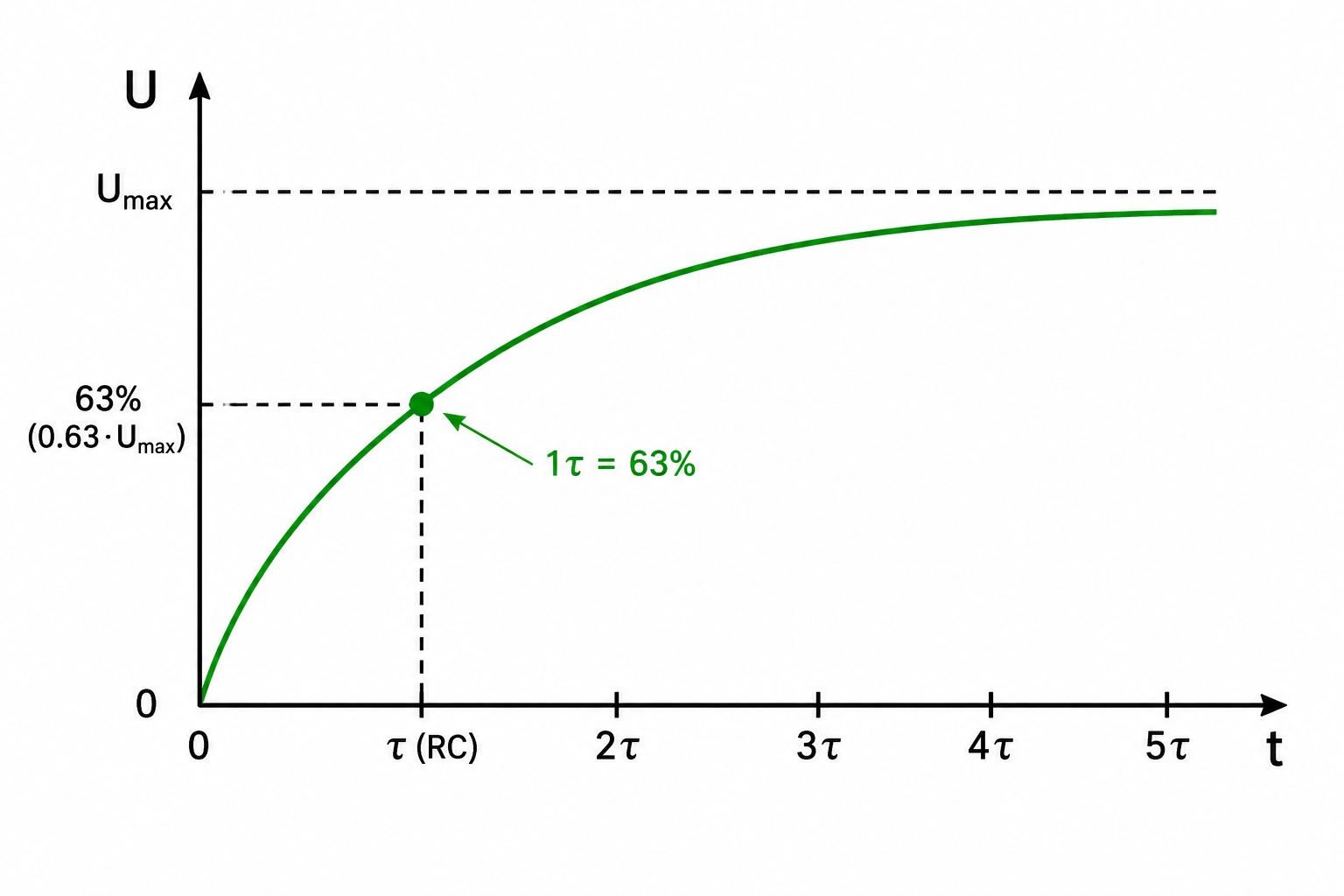

Dlatego po upływie jednej stałej czasowej kondensator osiąga około 63% swojego maksymalnego napięcia.

Załóżmy, że napięcie zasilania wynosi 5 V.

Po upływie jednej stałej czasowej napięcie na kondensatorze będzie wynosiło około:

5 × 0,63 = 3,15 V

Oznacza to, że po 1 sekundzie kondensator o pojemności 100 µF naładuje się do około 3,15 V, a nie do pełnych 5 V.

Ładowanie trwa nadal

Po upływie jednej stałej czasowej proces ładowania jeszcze się nie kończy.

Kondensator nadal się ładuje, jednak coraz wolniej.

Wygląda to następująco:

Z tego powodu w elektronice przyjmuje się, że po upływie około pięciu stałych czasowych (5τ) kondensator jest praktycznie całkowicie naładowany.

Z matematycznego punktu widzenia proces trwa nadal, jednak zmiana napięcia jest już tak niewielka, że w praktycznych zastosowaniach można ją pominąć.

Co dzieje się podczas rozładowania?

Podczas rozładowania obowiązuje ta sama zasada co podczas ładowania.

Różnica polega jedynie na tym, że napięcie na kondensatorze stopniowo maleje.

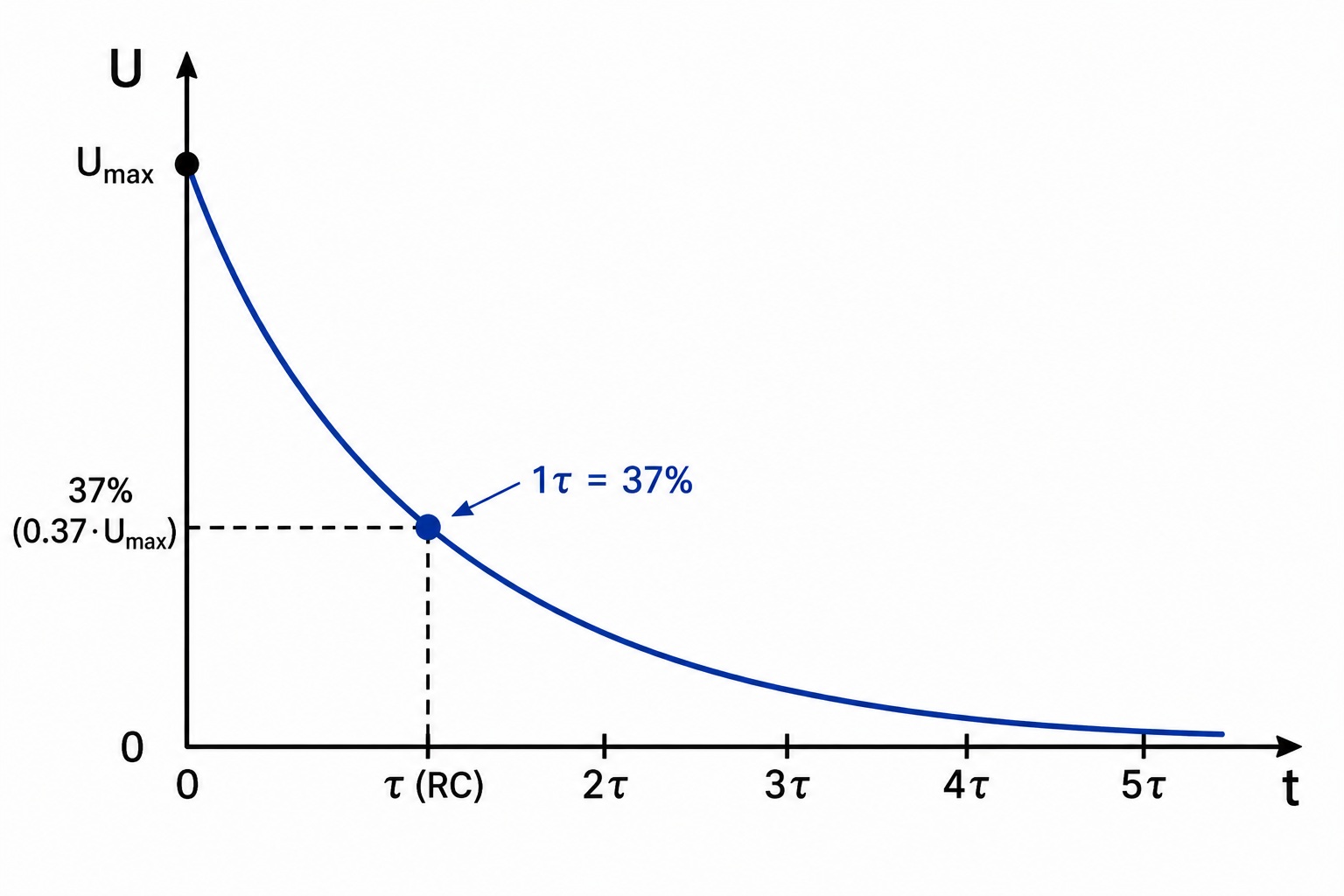

Po upływie jednej stałej czasowej w kondensatorze pozostaje około 37% początkowego napięcia.

Jeżeli na początku kondensator był naładowany do 5 V, to po jednej stałej czasowej napięcie spadnie do około:

5 × 0,37 = 1,85 V

Po dwóch stałych czasowych pozostanie około 14% początkowego napięcia.

Po trzech — około 5%.

Po pięciu stałych czasowych napięcie będzie już tak małe, że w większości układów elektronicznych można je uznać za równe zeru.

Dla wygody elektronicy często korzystają z poniższej tabeli.

Nie ma potrzeby zapamiętywania wszystkich tych wartości.

Znacznie ważniejsze jest zrozumienie głównej zasady.

Im więcej czasu upływa, tym bardziej napięcie zbliża się do swojej wartości końcowej.

Od czego zależy szybkość ładowania i rozładowania?

Wiemy już, jak obliczyć stałą czasową RC.

Pojawia się jednak kolejne pytanie.

Co się stanie, jeśli zmienimy rezystancję rezystora lub pojemność kondensatora?

Odpowiedź jest bardzo prosta.

Ponieważ stała czasowa jest iloczynem rezystancji i pojemności, zmiana któregokolwiek z tych parametrów wpływa na szybkość działania całego obwodu RC.

Jeśli zwiększymy rezystancję rezystora, ładowanie i rozładowanie będą przebiegały wolniej.

Jeśli rezystancję zmniejszymy, oba procesy przyspieszą.

To samo dotyczy kondensatora.

Im większa jest jego pojemność, tym więcej energii może zgromadzić i tym więcej czasu potrzeba na jej naładowanie oraz późniejsze rozładowanie.

Dokładnie to mogliście zaobserwować w poprzednim artykule, gdy wymienialiście kondensator 100 µF na 470 µF, a następnie na 1000 µF. Wraz ze wzrostem pojemności rosła również stała czasowa RC, dlatego po odłączeniu zasilania dioda LED świeciła coraz dłużej.

Gdzie stosuje się obwody RC?

Na pierwszy rzut oka obwód RC może wydawać się bardzo prostym układem.

W rzeczywistości jest to jeden z najczęściej wykorzystywanych układów we współczesnej elektronice.

Przyjrzyjmy się kilku przykładom jego zastosowania.

Opóźnienie włączania urządzeń

W wielu układach elektronicznych nie można zasilić wszystkich elementów jednocześnie.

Niektóre urządzenia potrzebują krótkiej chwili, aby napięcie zasilania się ustabilizowało.

Do realizacji takiego opóźnienia często wykorzystuje się obwody RC.

Po włączeniu zasilania kondensator zaczyna się stopniowo ładować.

Dopiero po osiągnięciu odpowiedniego napięcia kolejne elementy układu rozpoczynają pracę.

Takie rozwiązanie stosuje się między innymi w zasilaczach, wzmacniaczach audio oraz układach automatyki.

Układy resetu mikrokontrolerów

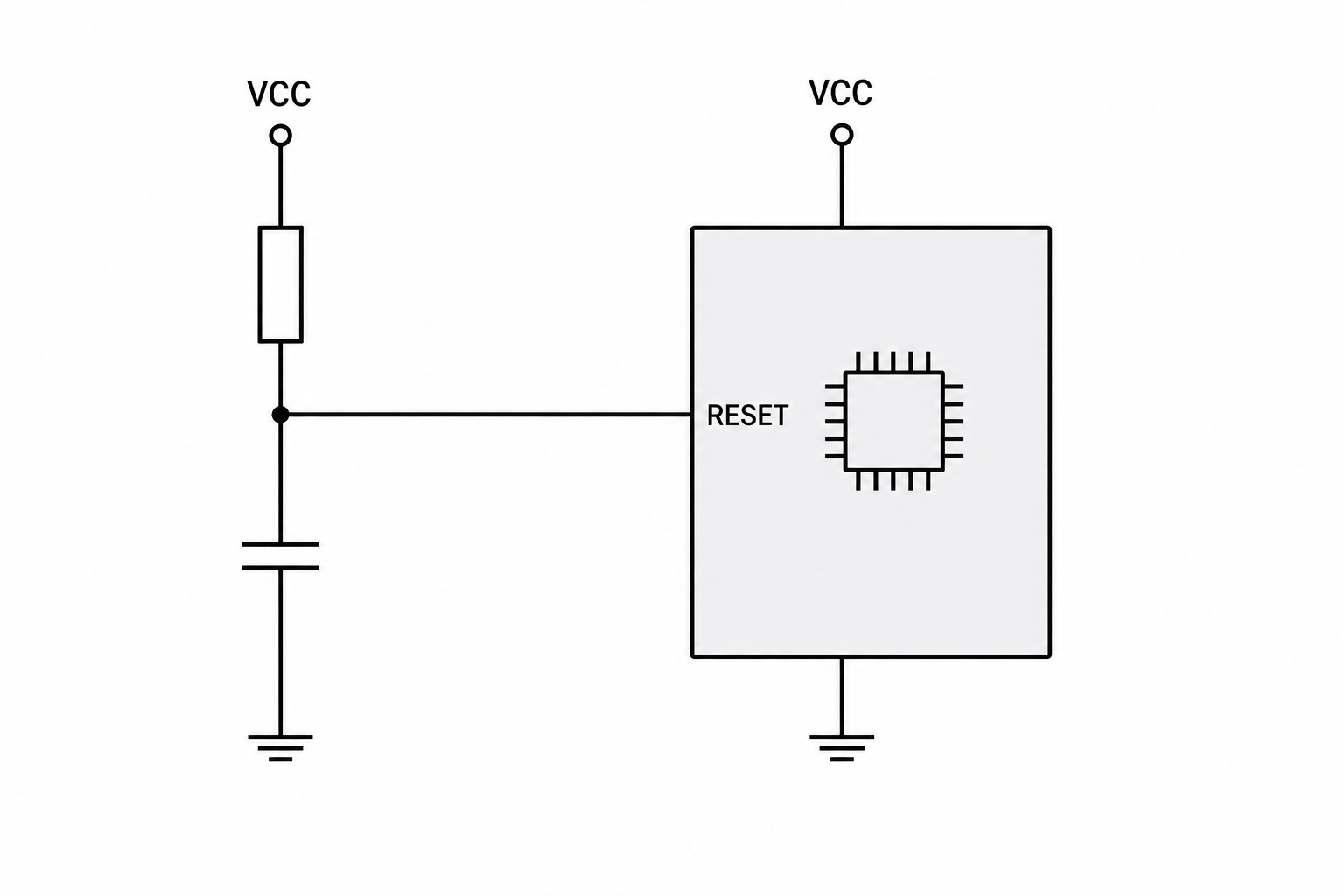

Praktycznie każdy nowoczesny mikrokontroler posiada wejście Reset.

Po podaniu zasilania procesor nie powinien rozpocząć pracy natychmiast.

Najpierw napięcie zasilania musi osiągnąć stabilną wartość.

W wielu urządzeniach właśnie obwód RC utrzymuje linię Reset w odpowiednim stanie przez krótki czas.

Gdy kondensator się naładuje, mikrokontroler automatycznie rozpoczyna wykonywanie programu.

Takie rozwiązanie można znaleźć między innymi w płytkach Arduino, STM32, ESP32 oraz wielu innych urządzeniach elektronicznych.

Eliminacja drgań styków

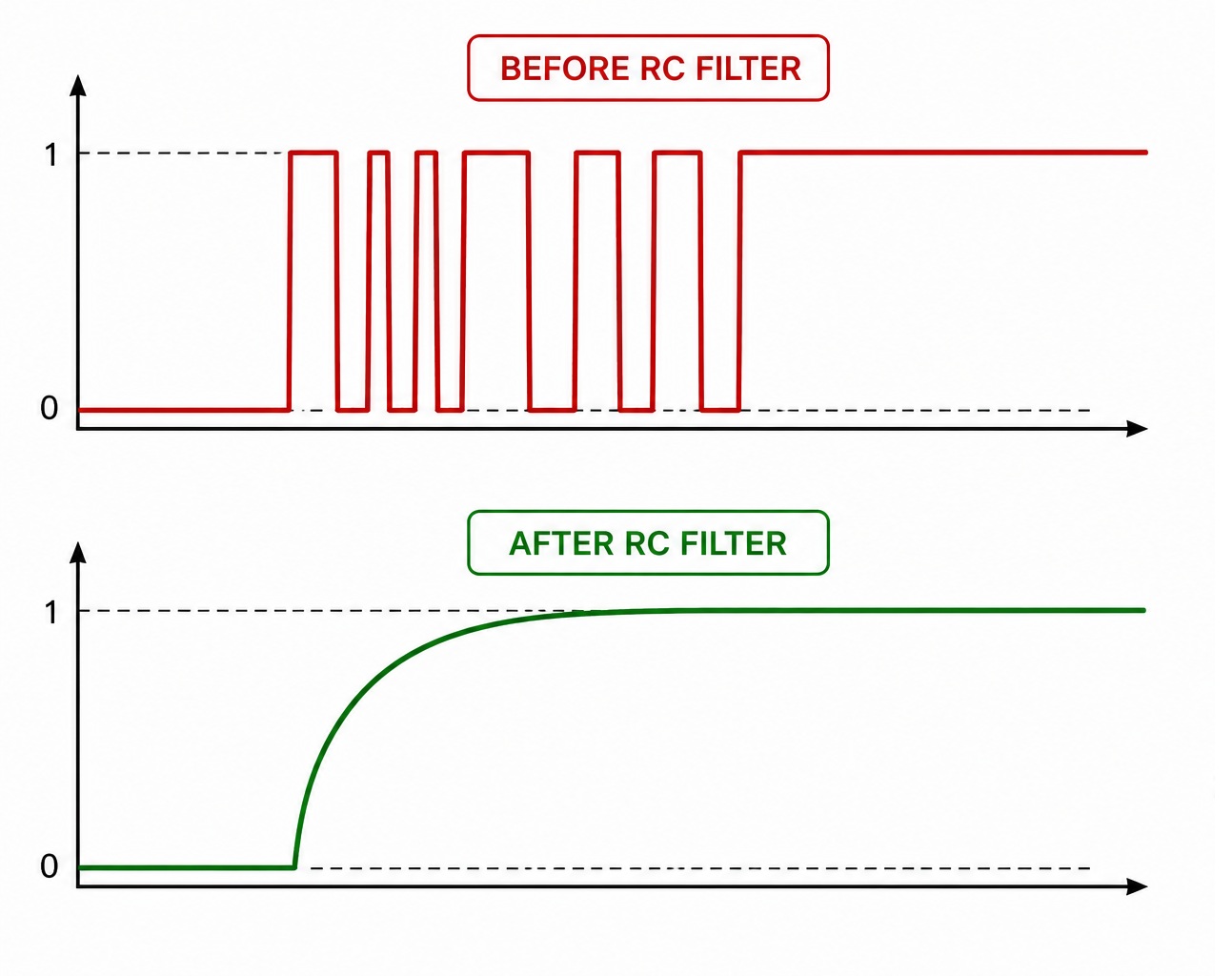

Gdy naciskamy zwykły mechaniczny przycisk, jego styki nie zwierają się idealnie za pierwszym razem.

Przez ułamek sekundy wielokrotnie zwierają się i rozwierają, zanim połączenie stanie się stabilne.

Dla człowieka jest to całkowicie niezauważalne.

Jednak układ elektroniczny może zinterpretować jedno naciśnięcie jako kilka kolejnych.

Zjawisko to nazywa się drganiami styków (contact bounce).

Obwód RC wygładza te krótkie impulsy, dzięki czemu urządzenie otrzymuje jeden stabilny sygnał zamiast serii przypadkowych przełączeń.

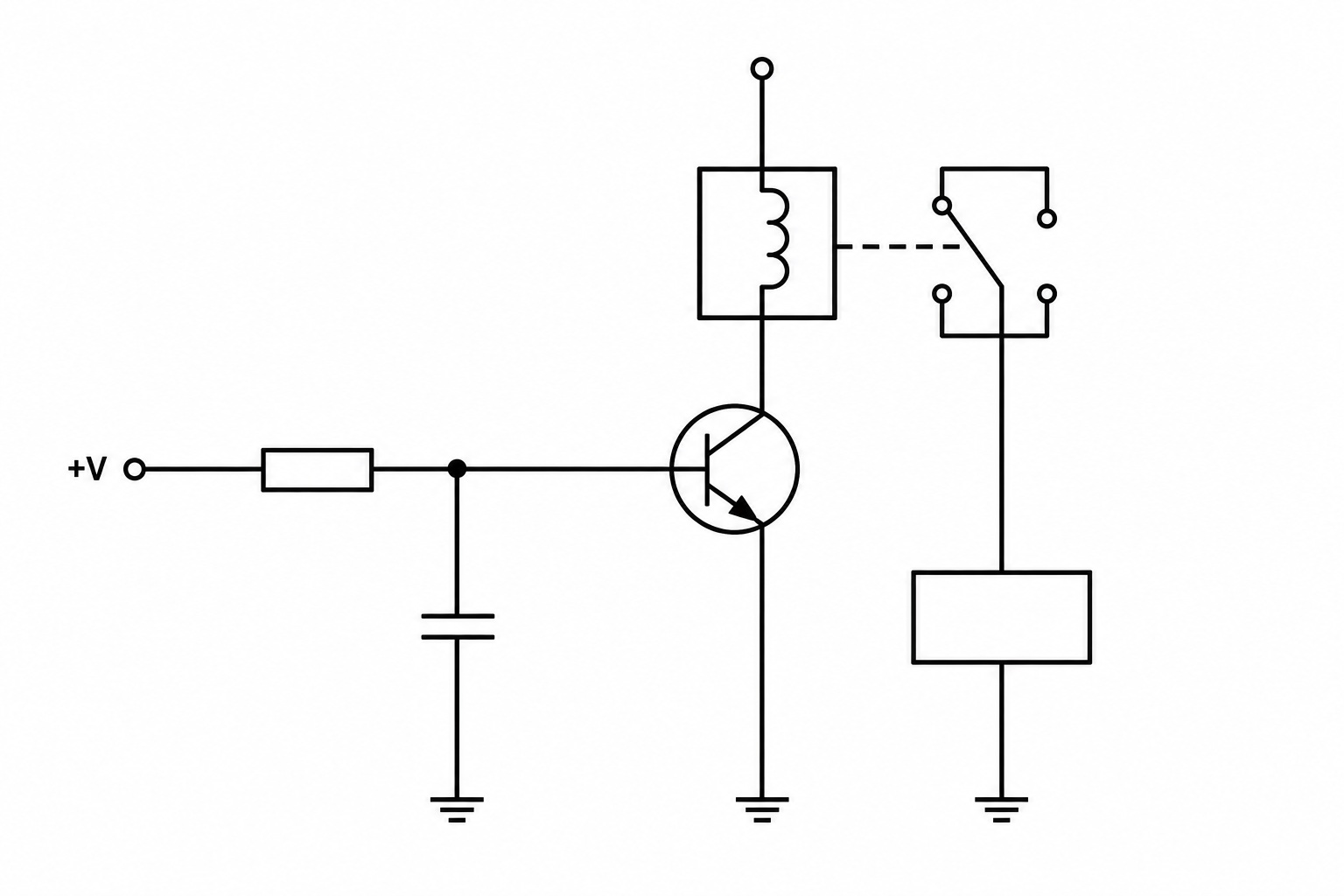

Układy czasowe i opóźniające

Obwody RC są często stosowane wszędzie tam, gdzie konieczne jest uzyskanie niewielkiego opóźnienia.

Przykładowo mogą służyć do:

• opóźnionego załączania przekaźnika,
• automatycznego wyłączenia urządzenia po określonym czasie,
• generowania krótkich impulsów sterujących,
• uruchamiania poszczególnych części układu w odpowiedniej kolejności.

W wielu prostych urządzeniach elektronicznych takie funkcje można zrealizować właśnie za pomocą obwodów RC.

Kształtowanie sygnałów

Obwody RC służą nie tylko do sterowania czasem.

Pozwalają również zmieniać przebieg sygnałów elektrycznych, ograniczać wpływ zakłóceń oraz wygładzać nagłe zmiany napięcia.

Na tej zasadzie działają różnego rodzaju filtry elektroniczne, z którymi zapoznamy się w dalszej części kursu.

Najczęstsze błędy początkujących

Podczas nauki o obwodach RC początkujący bardzo często popełniają te same błędy. Warto je poznać, aby łatwiej zrozumieć zasadę działania takich układów.

Błąd nr 1. Myślenie, że wszystko zależy wyłącznie od kondensatora

Po poznaniu kondensatora może się wydawać, że to właśnie on decyduje o czasie ładowania i rozładowania.

W rzeczywistości tak nie jest.

Kondensator jedynie magazynuje energię elektryczną.

Szybkość jej gromadzenia i oddawania zależy od współpracy rezystora i kondensatora.

To właśnie dlatego taki układ nazywamy obwodem RC.

Błąd nr 2. Nieprawidłowe rozumienie stałej czasowej

Wiele osób uważa, że jeśli znana jest wartość stałej czasowej, to właśnie po takim czasie kondensator będzie całkowicie naładowany.

To nieprawda.

Po upływie jednej stałej czasowej kondensator osiąga około 63% swojego maksymalnego napięcia.

W praktyce uznaje się, że proces ładowania lub rozładowania jest praktycznie zakończony dopiero po upływie około pięciu stałych czasowych.

Błąd nr 3. Pomijanie pozostałych elementów układu

W rzeczywistych urządzeniach elektronicznych obwód RC bardzo rzadko pracuje samodzielnie.

Najczęściej współpracuje z diodami LED, tranzystorami, mikrokontrolerami, przekaźnikami i wieloma innymi elementami.

Każdy z nich może wpływać na działanie całego układu.

Dlatego podczas projektowania elektroniki inżynierowie analizują cały obwód, a nie tylko rezystor i kondensator.

Co warto zapamiętać?

Po przeczytaniu tego artykułu warto zapamiętać kilka najważniejszych informacji.

• Obwód RC składa się z rezystora i kondensatora.
• Kondensator magazynuje energię elektryczną.
• Rezystor decyduje o szybkości ładowania i rozładowania kondensatora.
• Stałą czasową oblicza się ze wzoru τ = R × C.
• Po upływie jednej stałej czasowej kondensator ładuje się do około 63% swojego maksymalnego napięcia.
• Podczas rozładowania po jednej stałej czasowej w kondensatorze pozostaje około 37% początkowego napięcia.
• W praktyce proces ładowania i rozładowania uznaje się za prawie zakończony po upływie około pięciu stałych czasowych.
• Obwody RC są wykorzystywane praktycznie we wszystkich współczesnych urządzeniach elektronicznych.

Podsumowanie

W poprzednim artykule poznaliśmy kondensator i zaobserwowaliśmy ciekawe zjawisko — po odłączeniu zasilania dioda LED świeciła jeszcze przez pewien czas.

Teraz już wiemy, dlaczego tak się działo.

Okazało się, że szybkość rozładowania zależała nie tylko od kondensatora, ale również od rezystora, przez który przepływał prąd.

To właśnie współpraca tych dwóch elementów tworzy obwód RC.

Mimo swojej prostoty obwody RC stanowią jeden z podstawowych elementów współczesnej elektroniki.

Wykorzystuje się je do tworzenia opóźnień, uruchamiania układów elektronicznych, kształtowania sygnałów, ograniczania zakłóceń oraz realizacji wielu innych funkcji.

Zrozumienie zasady działania obwodów RC ułatwi Ci poznawanie bardziej zaawansowanych układów elektronicznych, z którymi spotkamy się w kolejnych lekcjach.
