Что такое RC-цепь и как она работает?
Что такое RC-цепь?
В предыдущей статье мы познакомились с конденсатором и провели простой эксперимент, во время которого после отключения питания светодиод ещё некоторое время продолжал светиться.
Тогда мы выяснили, что конденсатор способен накапливать электрическую энергию и постепенно отдавать её обратно в электрическую цепь.
Однако возникает ещё один интересный вопрос.
Почему разрядка происходила постепенно, а не мгновенно?
Может показаться, что всё зависит только от конденсатора.
На самом деле это не так.
Важную роль в этом процессе играет резистор.
Именно совместная работа резистора и конденсатора определяет скорость зарядки и разрядки электрической цепи.

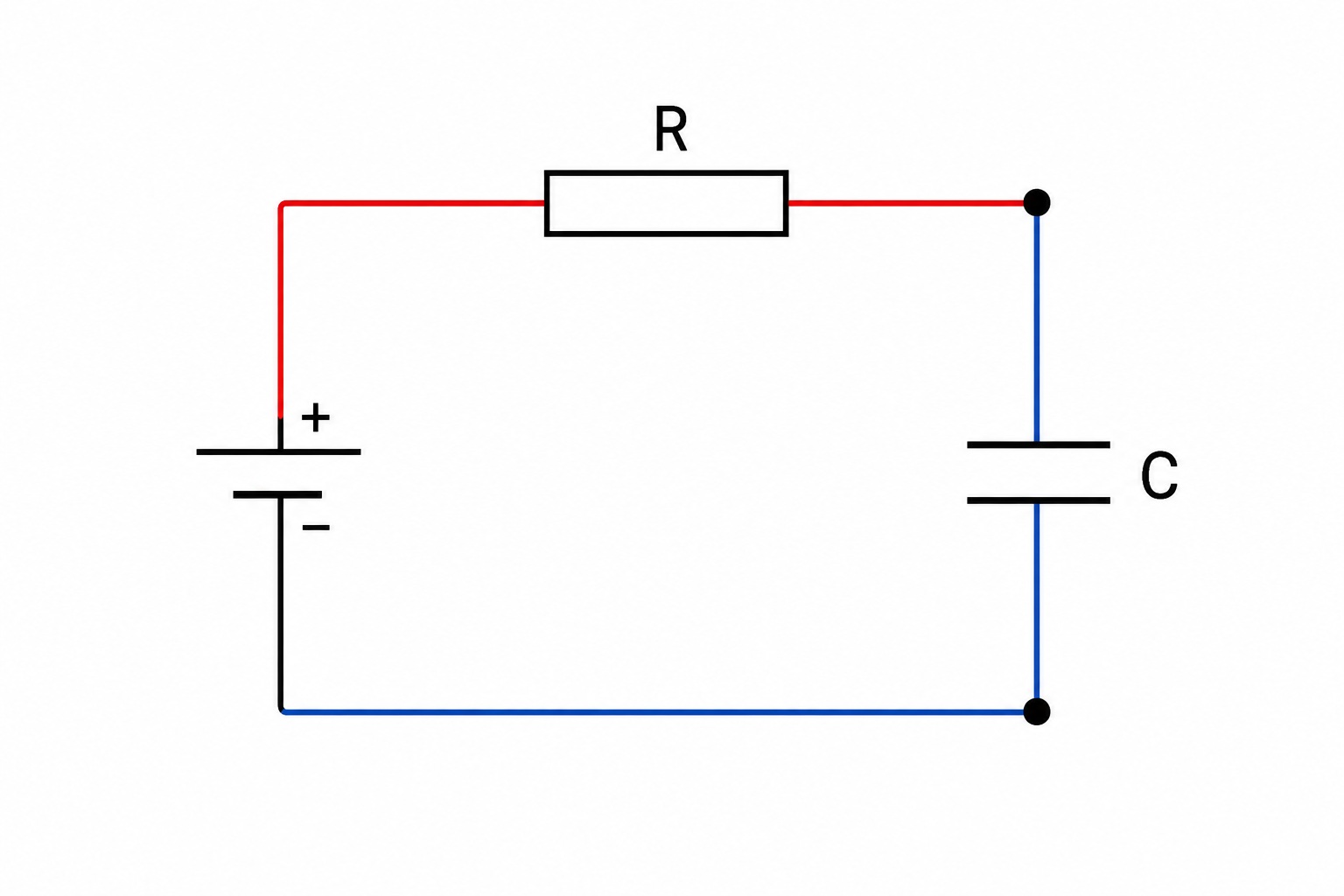

Такая схема называется RC-цепью.
Название образовано от первых букв английских слов:
- R (Resistor) — резистор;
- C (Capacitor) — конденсатор.
Несмотря на простоту, RC-цепи являются одними из самых распространённых схем в электронике. Они используются в блоках питания, микроконтроллерах, измерительных приборах, системах управления, аудиотехнике и множестве других устройств.

Почему светодиод не погас сразу?

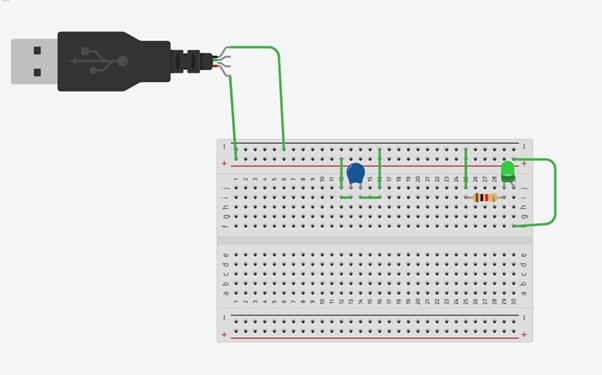

Вернёмся к эксперименту из предыдущей статьи.

После отключения питания конденсатор начал постепенно отдавать накопленную электрическую энергию обратно в цепь.
При этом ток проходил через резистор сопротивлением 10 кОм, который ограничивал его величину.
Из-за этого энергия не могла покинуть конденсатор мгновенно.
Процесс разрядки происходил постепенно, поэтому светодиод медленно уменьшал яркость и только спустя некоторое время полностью погас.
Именно этот простой эксперимент впервые показал нам принцип работы RC-цепи.
Можно ли заранее узнать время зарядки и разрядки?
В предыдущем разделе мы выяснили, что скорость зарядки и разрядки зависит от совместной работы резистора и конденсатора.
Но возникает следующий вопрос.
Можно ли заранее определить, сколько времени займёт этот процесс?
Конечно.
Для этого инженеры используют понятие постоянной времени RC.
Именно она позволяет ещё на этапе расчётов, насколько быстро будет изменяться напряжение на конденсаторе.
Постоянная времени RC
Постоянная времени обозначается греческой буквой τ (тау) и рассчитывается по простой формуле:
τ = R × C
где:
- τ — постоянная времени (секунды);
- R — сопротивление резистора (Ом);
- C — ёмкость конденсатора (Фарад).
На первый взгляд формула кажется очень простой.
Однако именно она лежит в основе большинства расчётов RC-цепей.
С её помощью можно заранее определить, насколько быстро будет происходить зарядка или разрядка конденсатора.
Рассчитаем наш эксперимент
Вернёмся к схеме из предыдущей статьи.
Мы использовали:
- резистор 10 кОм;
- конденсатор 100 мкФ.
Перед расчётом переведём значения в стандартные единицы.
10 кОм = 10 000 Ом
100 мкФ = 0,0001 Ф
Теперь подставим значения в формулу.
τ = 10 000 × 0,0001 = 1 секунда
Получается, что постоянная времени нашей RC-цепи составляет 1 секунду.
Важно понимать
Многие новички считают, что если постоянная времени равна десяти секундам, то именно за это время конденсатор полностью зарядится или полностью разрядится.
Это распространённая ошибка.
Постоянная времени не показывает полное время зарядки или разрядки.
Она показывает лишь скорость, с которой происходит этот процесс.
Поэтому после одной постоянной времени конденсатор ещё не будет полностью заряжен.

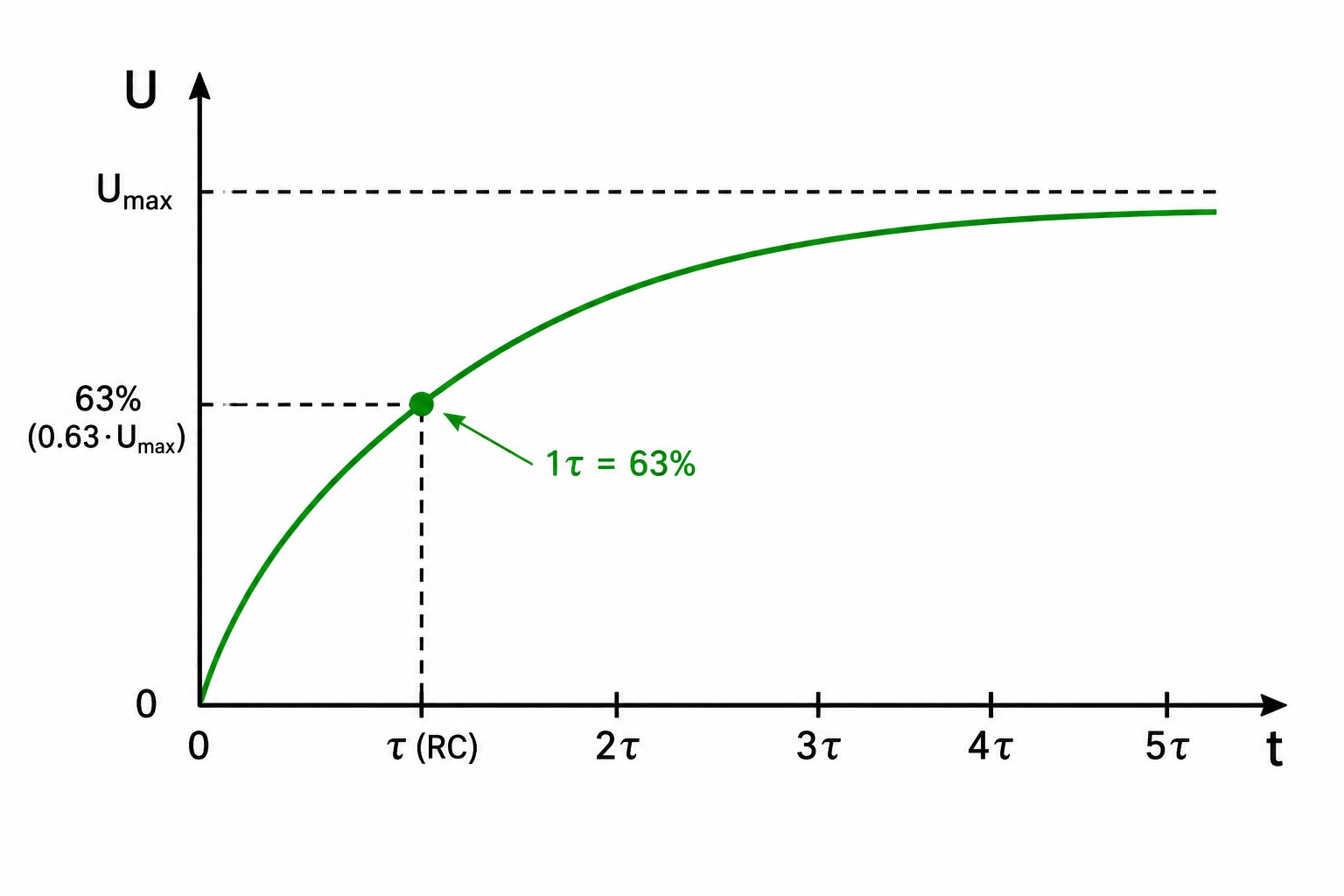

Что означают 63%?
Во время зарядки напряжение на конденсаторе растёт неравномерно.
Сначала зарядка происходит очень быстро.
По мере накопления энергии скорость постепенно уменьшается.
Поэтому через одну постоянную времени конденсатор успевает зарядиться примерно до 63% своего максимального напряжения.

Предположим, что напряжение источника питания равно 5 В.
Тогда через одну постоянную времени напряжение на конденсаторе составит примерно:
5 × 0,63 = 3,15 В
Это означает, что через 1 секунду наш конденсатор зарядится примерно до 3,15 В, а не до полного напряжения источника питания.
Зарядка продолжается
После первой постоянной времени процесс не заканчивается.
Конденсатор продолжает заряжаться, но всё медленнее.
Получается следующая картина.
|
Прошло времени |
Напряжение (при 5 В) |
Степень зарядки |
|
1τ (1 с) |
≈3,15 В |
63% |
|
2τ (2 с) |
≈4,30 В |
86% |
|
3τ (3 с) |
≈4,75 В |
95% |
|
4τ (4 с) |
≈4,90 В |
98% |
|
5τ (5 с) |
≈4,97 В |
≈99% |
Именно поэтому инженеры обычно считают, что примерно через пять постоянных времени конденсатор уже практически полностью зарядился.
Конечно, с математической точки зрения процесс продолжается и дальше, но изменение напряжения становится настолько небольшим, что в большинстве практических схем им можно пренебречь.

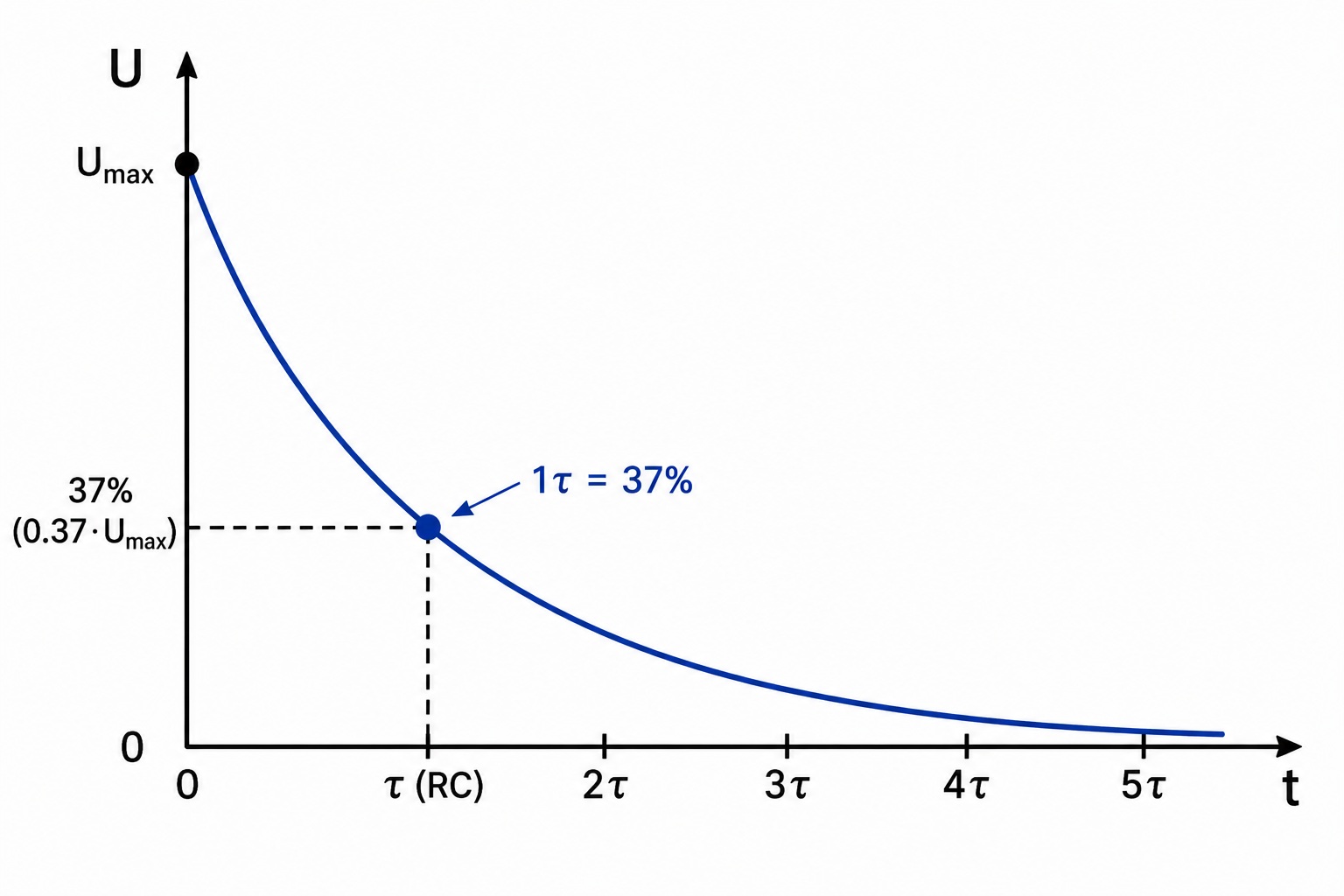

Что происходит при разрядке?
Во время разрядки действует тот же самый принцип, что и при зарядке.
Разница заключается лишь в том, что теперь напряжение на конденсаторе постепенно уменьшается.
Через одну постоянную времени в конденсаторе остаётся примерно 37% первоначального напряжения.
Если в начале конденсатор был заряжен до 5 В, то через одну постоянную времени напряжение уменьшится примерно до:
5 × 0,37 = 1,85 В
После двух постоянных времени останется около 14% первоначального напряжения.
После трёх — примерно 5%.
Через пять постоянных времени напряжение станет настолько маленьким, что в большинстве электронных устройств его можно считать равным нулю.

Для удобства инженеры часто используют следующую таблицу.
|
Прошло времени |
Зарядка |
Разрядка |
|
1τ |
63% |
37% |
|
2τ |
86% |
14% |
|
3τ |
95% |
5% |
|
4τ |
98% |
2% |
|
5τ |
≈99% |
≈1% |
Запоминать все эти значения необязательно.
Гораздо важнее понять главный принцип.
Чем больше проходит времени, тем ближе напряжение становится к своему конечному значению.
От чего зависит скорость зарядки и разрядки?
Теперь мы знаем, как рассчитать постоянную времени RC.
Но возникает ещё один вопрос.
Что произойдёт, если изменить сопротивление резистора или ёмкость конденсатора?
Ответ очень простой.
Поскольку постоянная времени рассчитывается как произведение сопротивления и ёмкости, изменение любого из этих параметров изменяет скорость работы всей RC-цепи.
Если увеличить сопротивление резистора, зарядка и разрядка будут происходить медленнее.
Если сопротивление уменьшить, процессы ускорятся.
То же самое относится и к конденсатору.
Чем больше его ёмкость, тем больше энергии он способен накопить, а значит, тем больше времени потребуется для зарядки и разрядки.
Теперь становится понятно, почему при замене конденсатора на 470 мкФ и 1000 мкФ светодиод продолжал светиться значительно дольше. При увеличении ёмкости увеличивается и постоянная времени RC, поэтому процесс разрядки занимает больше времени.
Где используются RC-цепи?
На первый взгляд RC-цепь может показаться очень простой схемой.
Однако именно такие простые схемы встречаются практически во всех современных электронных устройствах.
Рассмотрим несколько наиболее распространённых примеров.
Задержка включения устройств
Во многих электронных схемах нельзя подавать питание на все компоненты одновременно.
Некоторым устройствам необходимо несколько миллисекунд или даже секунд, чтобы напряжение стабилизировалось.
Для этого используются RC-цепи.
После подачи питания конденсатор начинает постепенно заряжаться.
Только когда напряжение достигает определённого уровня, следующая часть схемы начинает работать.
Такой принцип применяется в блоках питания, усилителях звука и различных устройствах автоматики.

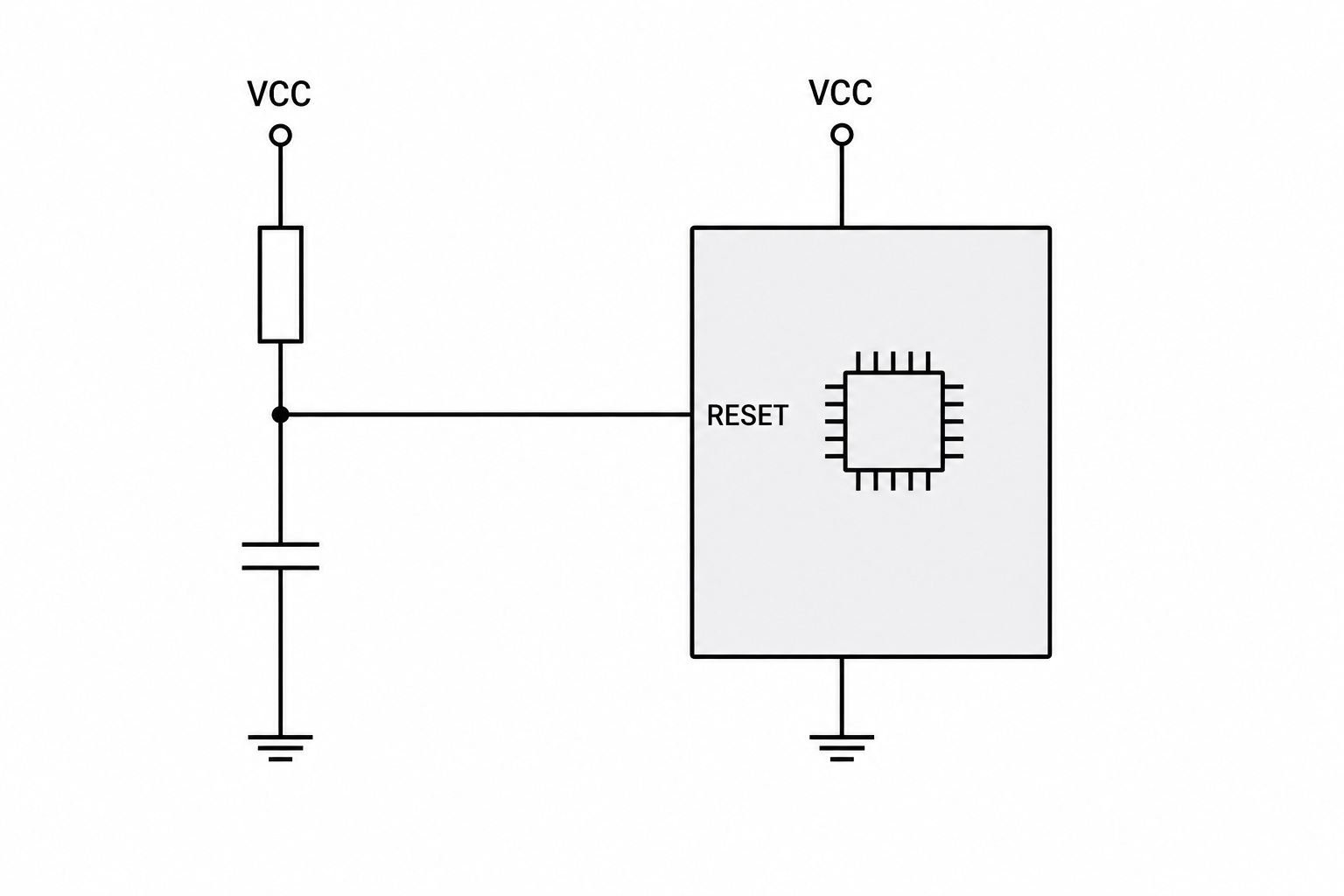

Сброс микроконтроллеров
Практически каждый современный микроконтроллер имеет вывод Reset.
После подачи питания процессор не должен начинать работу мгновенно.
Необходимо убедиться, что напряжение питания стало стабильным.
Во многих устройствах именно RC-цепь удерживает сигнал сброса в течение короткого времени.
Когда конденсатор зарядится, микроконтроллер автоматически начинает выполнять программу.
Такое решение можно встретить в платах Arduino, STM32, ESP32 и многих других электронных устройствах.

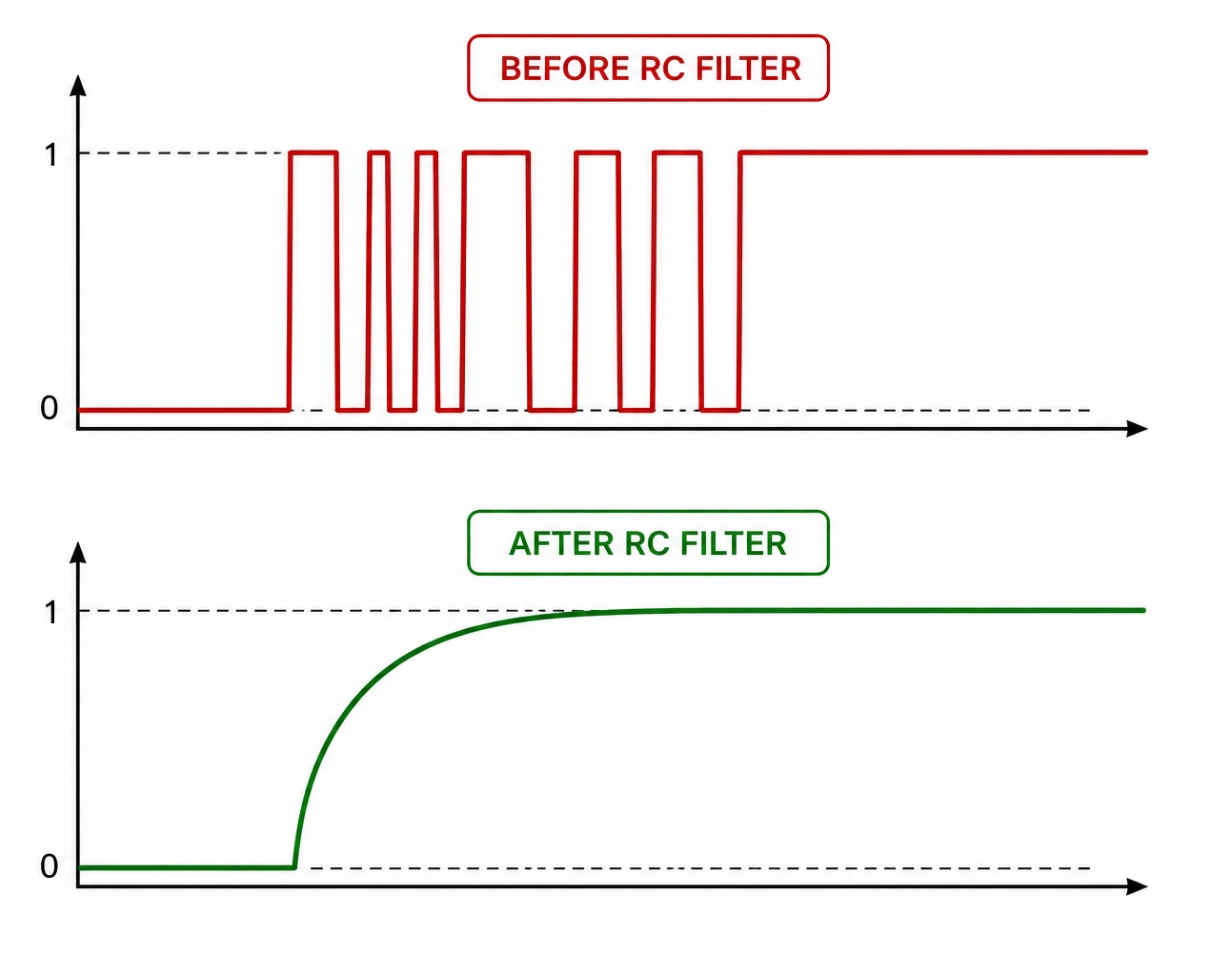

Подавление дребезга контактов
Когда мы нажимаем обычную механическую кнопку, её контакты не замыкаются идеально.
Они несколько раз быстро соприкасаются и размыкаются, прежде чем окончательно замкнуться.
Для человека это незаметно.
Но электронная схема может воспринять одно нажатие как несколько.
Это явление называется дребезгом контактов.
RC-цепь сглаживает эти короткие импульсы, благодаря чему устройство получает один стабильный сигнал вместо серии ложных срабатываний.

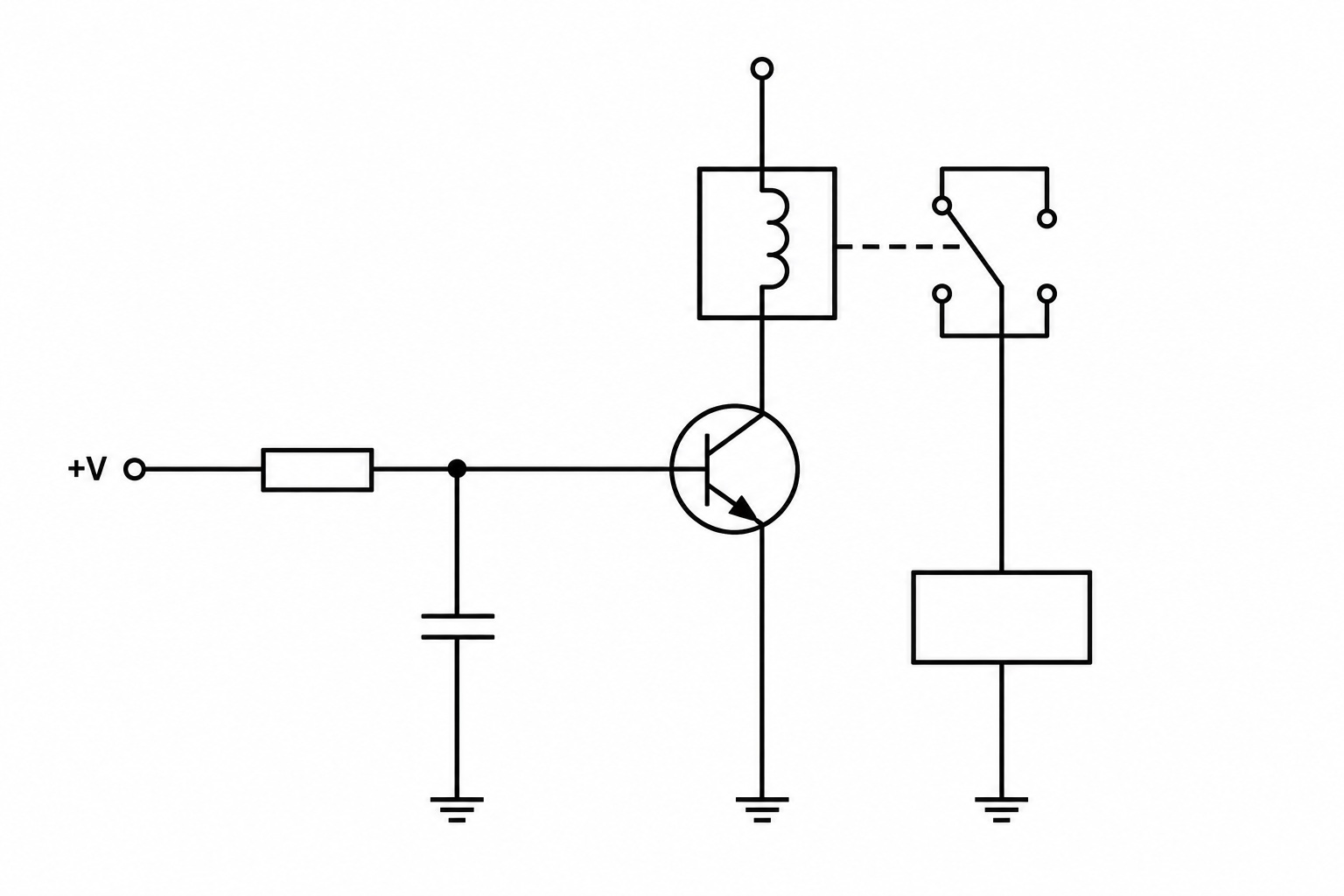

Таймеры и задержки
RC-цепи часто используются там, где необходимо выдержать небольшую паузу.
Например:
- задержка включения реле;
- автоматическое выключение устройства через некоторое время;
- формирование коротких управляющих импульсов;
- запуск различных электронных процессов в нужной последовательности.
Во многих простых электронных устройствах такие задачи решаются именно с помощью RC-цепей.
Подготовка сигнала
RC-цепи используются не только для управления временем.
Они также позволяют изменять форму электрических сигналов, уменьшать влияние помех и сглаживать резкие изменения напряжения.
На этом принципе основаны различные электронные фильтры, с которыми мы познакомимся немного позже.
Ошибки новичков
При изучении RC-цепей начинающие радиолюбители часто допускают одни и те же ошибки. Если знать о них заранее, понять принцип работы таких схем будет значительно проще.
Ошибка №1. Считать, что всё зависит только от конденсатора
После знакомства с конденсатором может показаться, что именно он определяет время зарядки и разрядки.
На самом деле это не так.
Конденсатор лишь накапливает электрическую энергию.
Скорость её накопления и отдачи определяется совместной работой резистора и конденсатора.
Именно поэтому такая схема называется RC-цепью.
Ошибка №2. Неправильно понимать постоянную времени
Очень многие считают, что если постоянная времени равна 1 секунде, то именно за это время конденсатор полностью зарядится.
Это неверно.
Через одну постоянную времени конденсатор зарядится примерно до 63%, а полностью процесс завершится только примерно через пять постоянных времени.
Ошибка №3. Забывать о других элементах схемы
В реальных устройствах RC-цепь редко работает отдельно.
К ней могут быть подключены светодиоды, транзисторы, микроконтроллеры, реле и многие другие компоненты.
Все они в той или иной степени влияют на работу схемы.
Поэтому при расчётах инженеры учитывают не только резистор и конденсатор, но и всю электрическую цепь.
Что нужно запомнить
После прочтения этой статьи стоит запомнить несколько основных правил.
- RC-цепь состоит из резистора и конденсатора.
- Конденсатор накапливает электрическую энергию.
- Резистор определяет скорость зарядки и разрядки конденсатора.
- Постоянная времени рассчитывается по формуле τ = R × C.
- Через одну постоянную времени конденсатор заряжается примерно до 63% своего максимального напряжения.
- При разрядке через одну постоянную времени в конденсаторе остаётся примерно 37% первоначального напряжения.
- На практике процесс зарядки и разрядки считается практически завершённым примерно через пять постоянных времени.
- RC-цепи используются практически во всех современных электронных устройствах.
Вывод
В предыдущей статье мы познакомились с конденсатором и увидели интересный эффект: после отключения питания светодиод продолжал светиться ещё некоторое время.
Теперь мы знаем, почему это происходило.
Оказалось, что скорость разрядки определялась не только конденсатором, но и резистором, через который проходил ток.
Именно совместная работа этих двух компонентов образует RC-цепь.
Несмотря на свою простоту, RC-цепи являются одной из важнейших основ современной электроники.
Они используются для создания задержек, запуска электронных устройств, формирования сигналов, борьбы с помехами и решения множества других задач.
Понимание принципа их работы поможет вам лучше разобраться в более сложных электронных схемах, с которыми мы познакомимся в следующих уроках.
Что дальше?
До этого момента мы познакомились с компонентами, которые умеют ограничивать ток, накапливать электрическую энергию и управлять временем её передачи.
Следующим важным элементом станет диод.
В отличие от резистора и конденсатора, диод обладает необычным свойством — он способен пропускать электрический ток только в одном направлении.
Благодаря этому диоды используются для защиты устройств от неправильного подключения питания, преобразования переменного тока в постоянный и решения многих других задач.
В следующей статье мы подробно разберём, как устроен диод, почему он работает именно так и где применяется в современной электронике.
