Czym jest kondensator i do czego służy?

Czym jest kondensator?

Mimo różnego wyglądu wszystkie te elementy pełnią tę samą funkcję — tymczasowo magazynują energię elektryczną.

Jeżeli otworzysz niemal dowolne urządzenie elektroniczne, z dużym prawdopodobieństwem znajdziesz w nim przynajmniej kilka kondensatorów. Występują w telewizorach, komputerach, ładowarkach, odbiornikach radiowych, wzmacniaczach, sprzęcie AGD, a nawet w prostych zabawkach elektronicznych.

Po co jednak potrzebny jest kolejny element, skoro źródłem zasilania jest bateria lub zasilacz?

Elektronika nie zawsze pracuje przy idealnie stabilnym napięciu. Czasami trzeba szybko zgromadzić niewielką ilość energii, a następnie równie szybko oddać ją z powrotem do obwodu. Właśnie do tego służy kondensator.

Kondensator to element elektroniczny, który potrafi tymczasowo magazynować energię elektryczną, a następnie stopniowo lub bardzo szybko oddawać ją z powrotem do obwodu.

Można to porównać do szklanki z wodą.

Gdy odkręcisz kran, szklanka stopniowo się napełnia. Po zakręceniu kranu woda nie znika – pozostaje w środku i można ją później wylać.

Kondensator działa w bardzo podobny sposób.

• Po podłączeniu do źródła zasilania zaczyna się ładować, magazynując energię.
• Po odłączeniu zasilania przez pewien czas zachowuje zgromadzoną energię.
• Jeżeli do jego wyprowadzeń zostanie podłączone obciążenie, zacznie oddawać energię z powrotem do obwodu.

Oczywiście wewnątrz kondensatora nie ma żadnej wody. To jedynie proste porównanie, które ułatwia zrozumienie zasady jego działania.

Dzięki tej właściwości kondensatory są stosowane praktycznie we wszystkich nowoczesnych urządzeniach elektronicznych.



Budowa kondensatora

Choć istnieje wiele różnych rodzajów kondensatorów, ich budowa jest zaskakująco prosta.

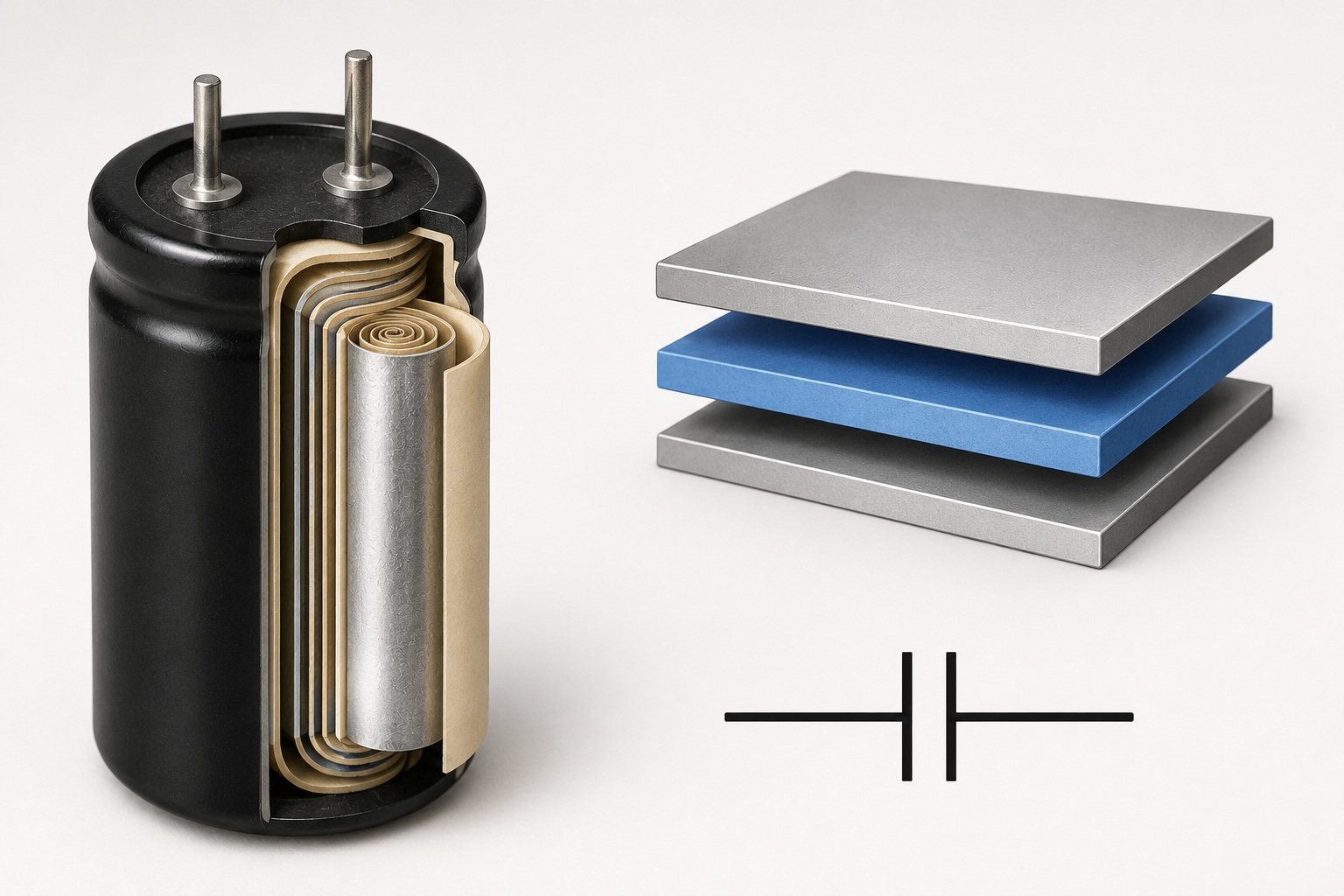

Praktycznie każdy kondensator składa się z trzech podstawowych elementów:

• dwóch metalowych okładzin,
• materiału izolacyjnego znajdującego się między nimi,
• wyprowadzeń służących do podłączenia do obwodu.

Materiał izolacyjny nazywa się dielektrykiem.

Zapobiega on bezpośredniemu zetknięciu się metalowych okładzin. Gdyby doszło do ich zwarcia, kondensator nie byłby w stanie magazynować energii — powstałoby zwykłe zwarcie.

To właśnie połączenie dwóch metalowych okładzin oraz dielektryka umożliwia kondensatorowi magazynowanie energii elektrycznej.



Na pierwszy rzut oka taka konstrukcja wydaje się bardzo prosta.

Jednak właśnie ona jest wykorzystywana od ponad stu lat i do dziś stanowi podstawę działania niemal wszystkich współczesnych kondensatorów.

Poszczególne rodzaje kondensatorów różnią się nie zasadą działania, lecz materiałem okładzin, rodzajem dielektryka, rozmiarem oraz sposobem wykonania.

Dlatego jeden kondensator może być wielkości ziarenka piasku, a inny rozmiarem przypominać puszkę napoju.

Niezależnie od wyglądu wszystkie działają według tej samej zasady.

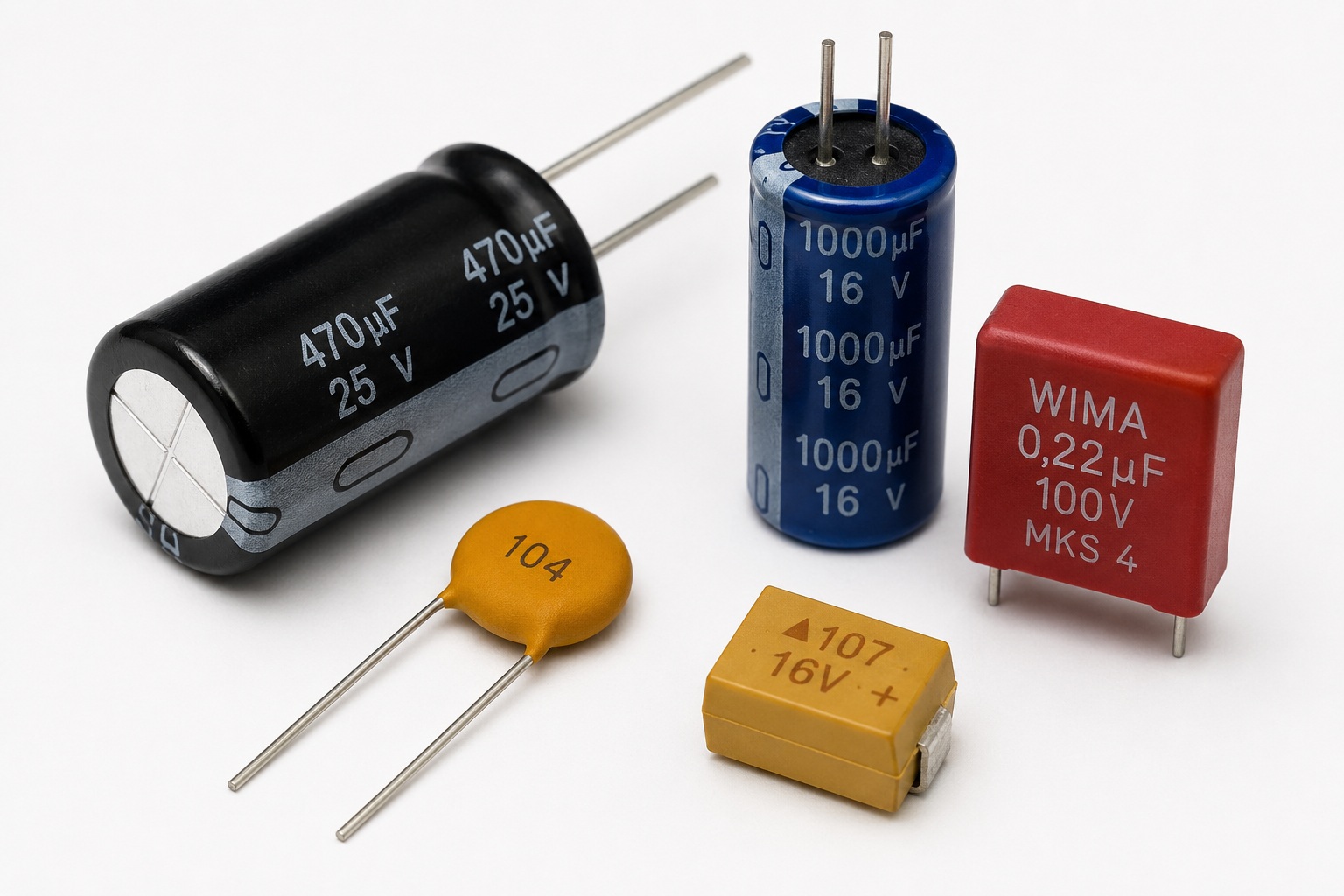

Jakie są rodzaje kondensatorów?

Jeżeli odwiedzisz sklep z częściami elektronicznymi, zobaczysz dziesiątki różnych kondensatorów. Jedne są bardzo małe, inne znacznie większe. Niektóre mają kształt walca, inne niewielkiego prostokąta.

Osobie początkującej może się wydawać, że są to zupełnie różne elementy.

W rzeczywistości wszystkie działają w ten sam sposób.

Różnią się jedynie budową oraz zastosowaniem.

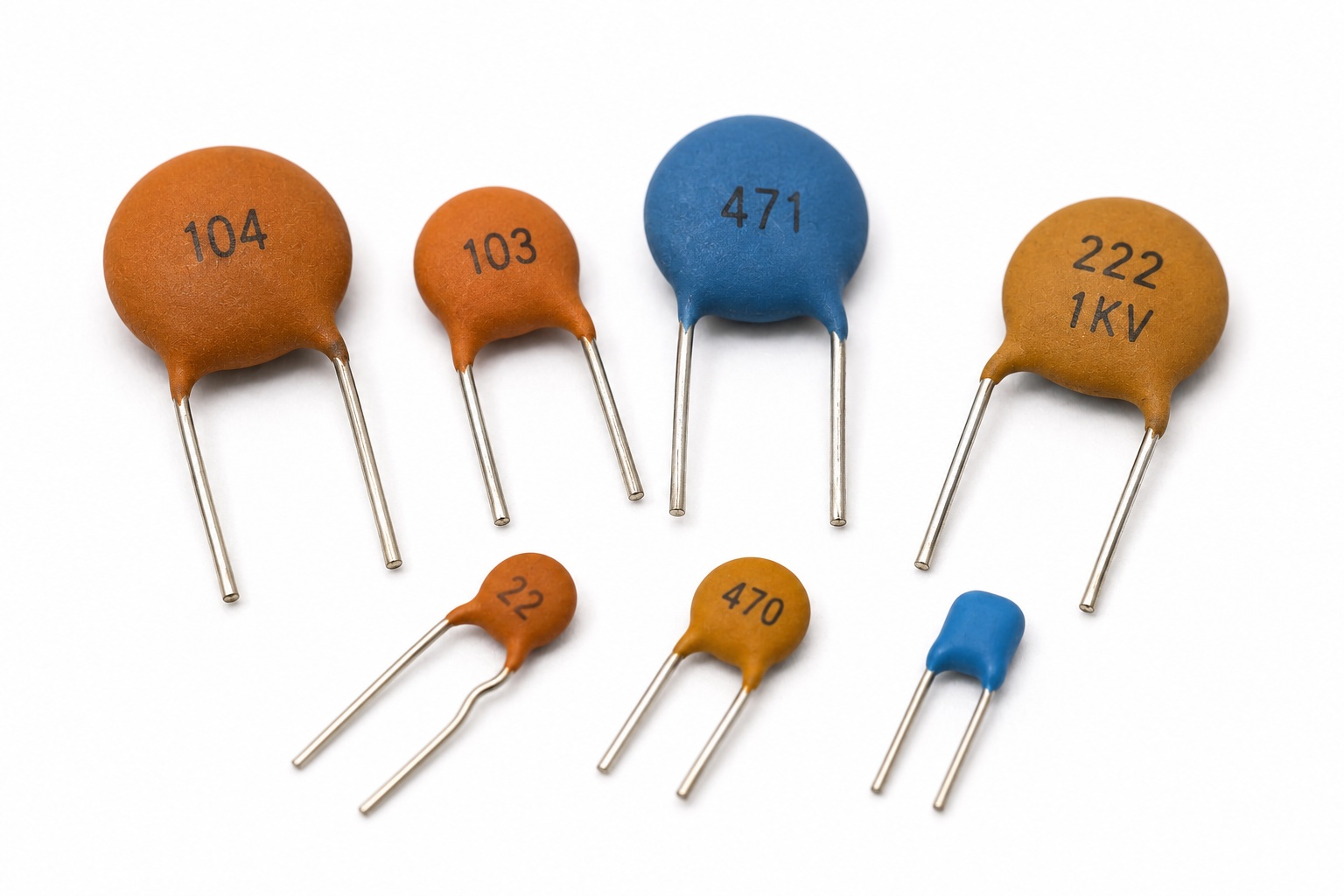

Kondensatory ceramiczne

To najczęściej spotykany rodzaj kondensatorów.

Zwykle są bardzo małe i mają postać niewielkiego dysku lub prostokąta.

Można je znaleźć praktycznie na każdej współczesnej płytce drukowanej.

Zalety:

• niewielkie rozmiary,
• niska cena,
• wysoka niezawodność,
• brak biegunowości.

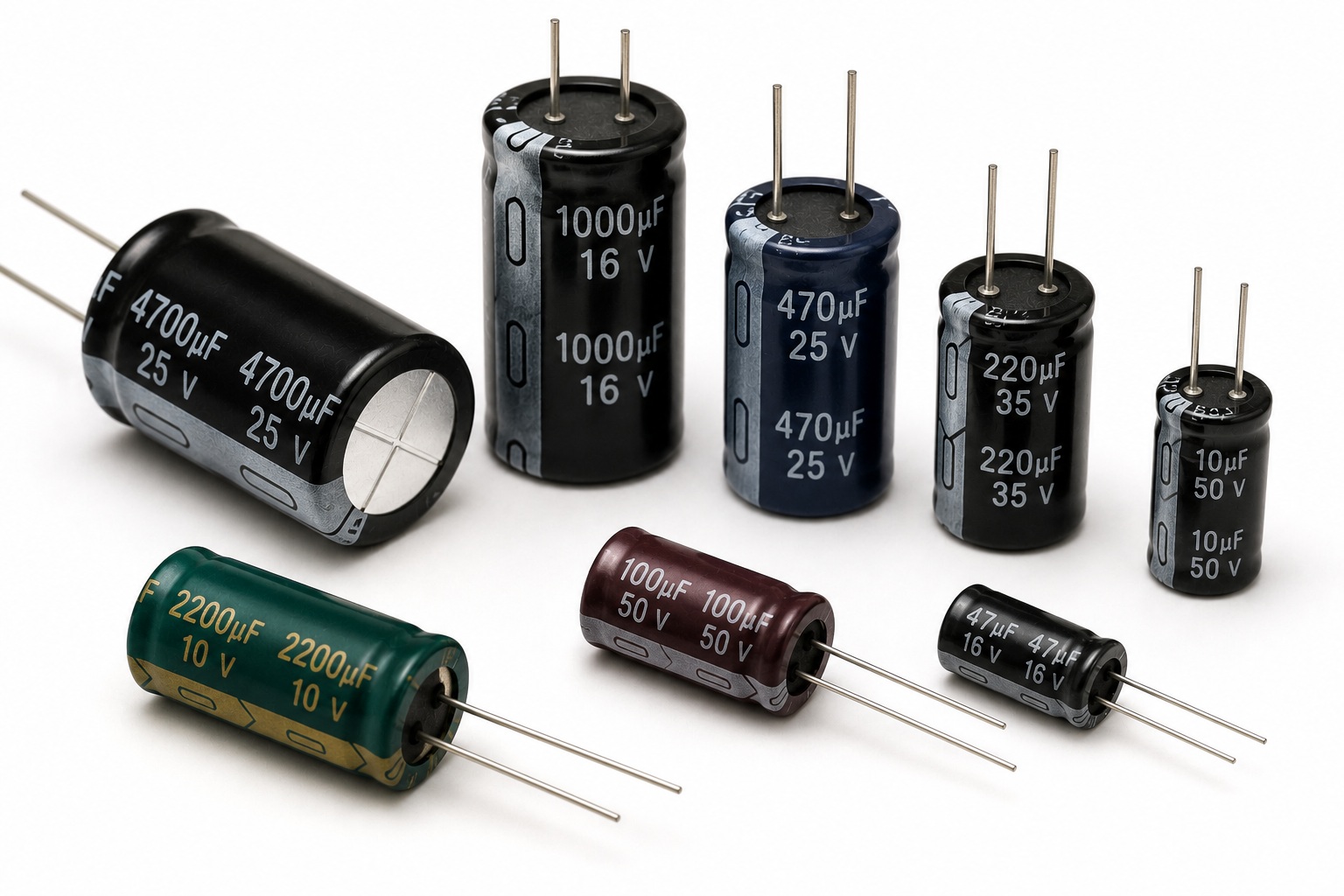

Kondensatory elektrolityczne

To właśnie ten typ kondensatorów większość osób wyobraża sobie, gdy słyszy słowo „kondensator”.

Najczęściej mają cylindryczną obudowę wykonaną z aluminium.

Ich największą zaletą jest duża pojemność.

Dlatego są powszechnie stosowane w zasilaczach, wzmacniaczach oraz innych urządzeniach elektronicznych, w których konieczne jest magazynowanie stosunkowo dużej ilości energii.

Mają jednak jedną ważną cechę — są biegunowe.

Oznacza to, że należy je podłączać z zachowaniem właściwej biegunowości.

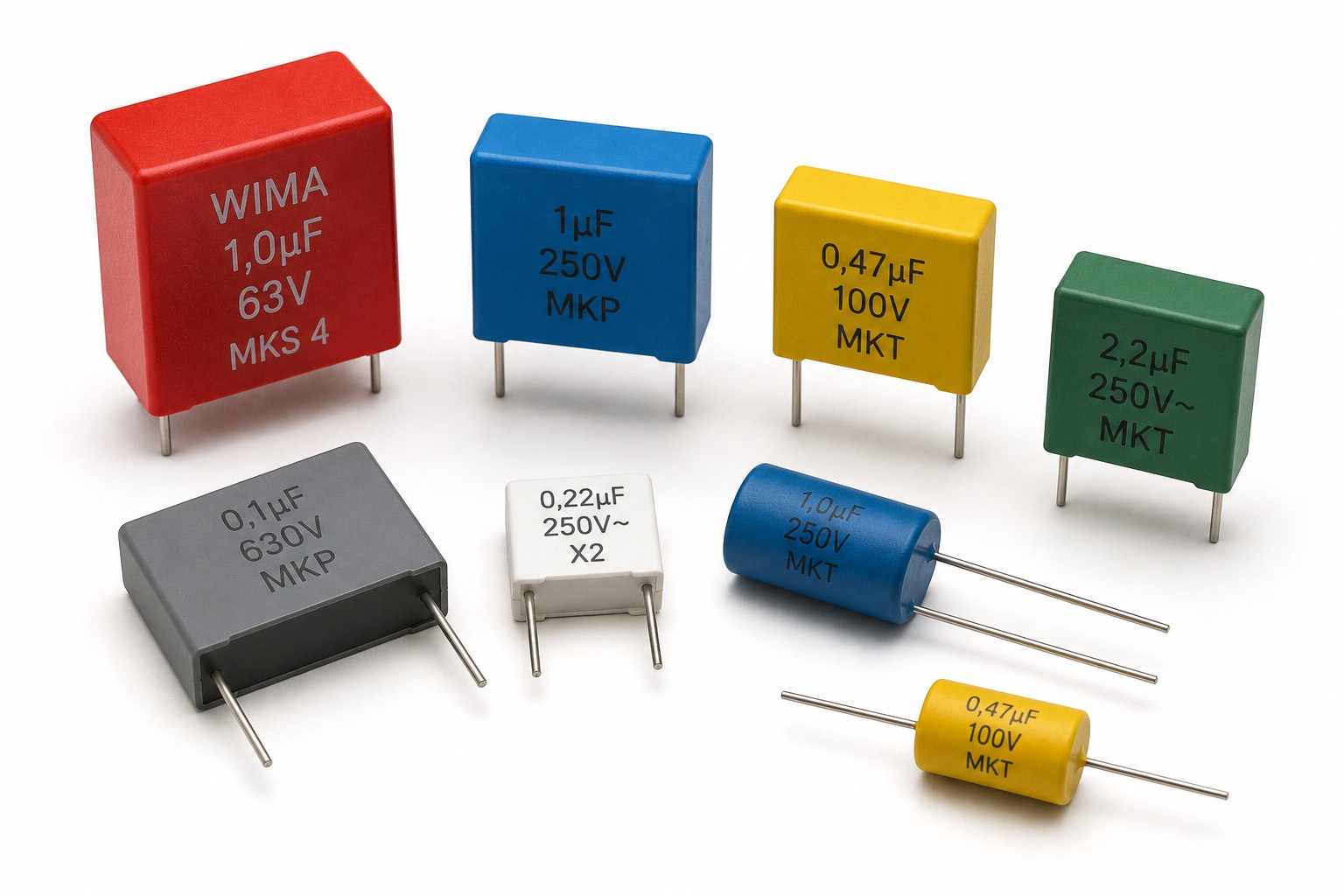

Kondensatory foliowe

Kondensatory foliowe charakteryzują się wysoką stabilnością parametrów i bardzo dobrymi właściwościami elektrycznymi.

Często stosuje się je w sprzęcie audio, filtrach oraz urządzeniach pomiarowych.

W większości przypadków nie mają biegunowości, dlatego można je podłączać w dowolny sposób.

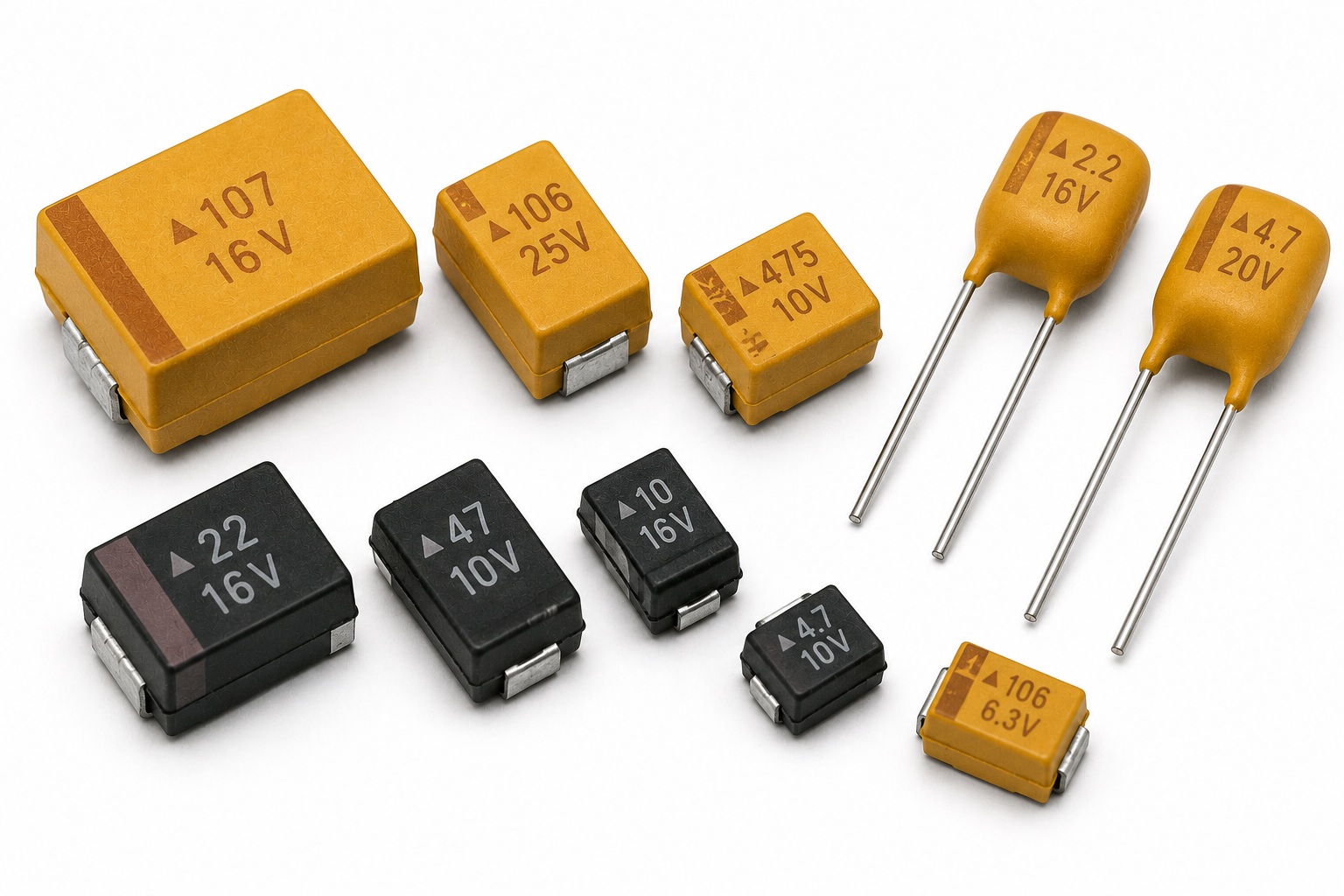

Kondensatory tantalowe

Kondensatory tantalowe pozwalają uzyskać dużą pojemność przy bardzo niewielkich rozmiarach.

Są szeroko stosowane w urządzeniach mobilnych oraz nowoczesnej elektronice cyfrowej.

Podobnie jak kondensatory elektrolityczne, większość kondensatorów tantalowych jest biegunowa.



Istnieje oczywiście wiele innych rodzajów kondensatorów, jednak początkującemu elektronikowi wystarczy zapamiętać jedną najważniejszą zasadę.

Wygląd kondensatora może być bardzo różny, ale zasada jego działania zawsze pozostaje taka sama.



Biegunowość i oznaczenia

Niektóre kondensatory można podłączać do obwodu w dowolny sposób, natomiast inne wymagają zachowania odpowiedniej biegunowości.

Dlatego przed zamontowaniem kondensatora zawsze warto zwrócić uwagę na oznaczenia znajdujące się na jego obudowie.



Kondensatory niebiegunowe

Kondensatory ceramiczne oraz większość kondensatorów foliowych są niebiegunowe.

Oznacza to, że można je podłączyć dowolną stroną.

Nie ma znaczenia, który wyprowadzenie zostanie połączone z plusem, a który z minusem.

To właśnie dlatego są one szczególnie polecane osobom rozpoczynającym naukę elektroniki — ryzyko popełnienia błędu jest znacznie mniejsze.



Kondensatory biegunowe

Kondensatory elektrolityczne oraz większość kondensatorów tantalowych są biegunowe.

Posiadają dwa wyprowadzenia:

• dodatnie (+),
• ujemne (−).

Należy je podłączać wyłącznie z zachowaniem właściwej biegunowości.

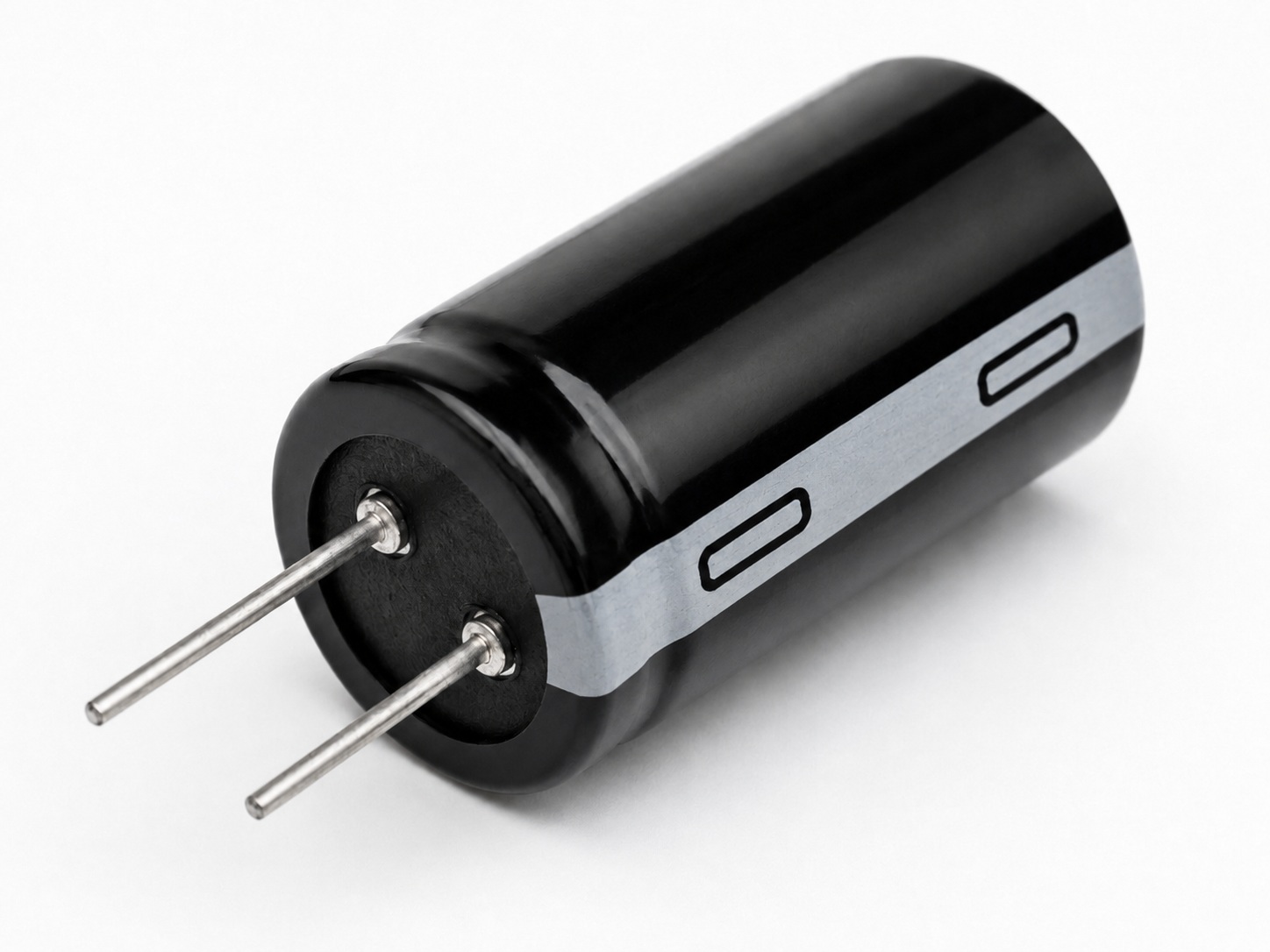

Jasny pasek na obudowie oznacza ujemne wyprowadzenie kondensatora.

Wiele osób rozpoczynających naukę elektroniki błędnie uważa, że pasek oznacza biegun dodatni.

W rzeczywistości jest dokładnie odwrotnie.

Pasek zawsze wskazuje biegun ujemny.

W wielu nowych kondensatorach dłuższa nóżka oznacza biegun dodatni, a krótsza — ujemny. Po zamontowaniu elementu wyprowadzenia są jednak zwykle skracane, dlatego najlepiej kierować się oznaczeniami znajdującymi się na obudowie.



Co się stanie, jeśli podłączysz kondensator odwrotnie?

Nieprawidłowe podłączenie biegunowego kondensatora może spowodować jego silne nagrzewanie.

W niektórych przypadkach element ulegnie uszkodzeniu niemal natychmiast.

Przy zbyt wysokim ciśnieniu wewnątrz obudowy zaczynają gromadzić się gazy.

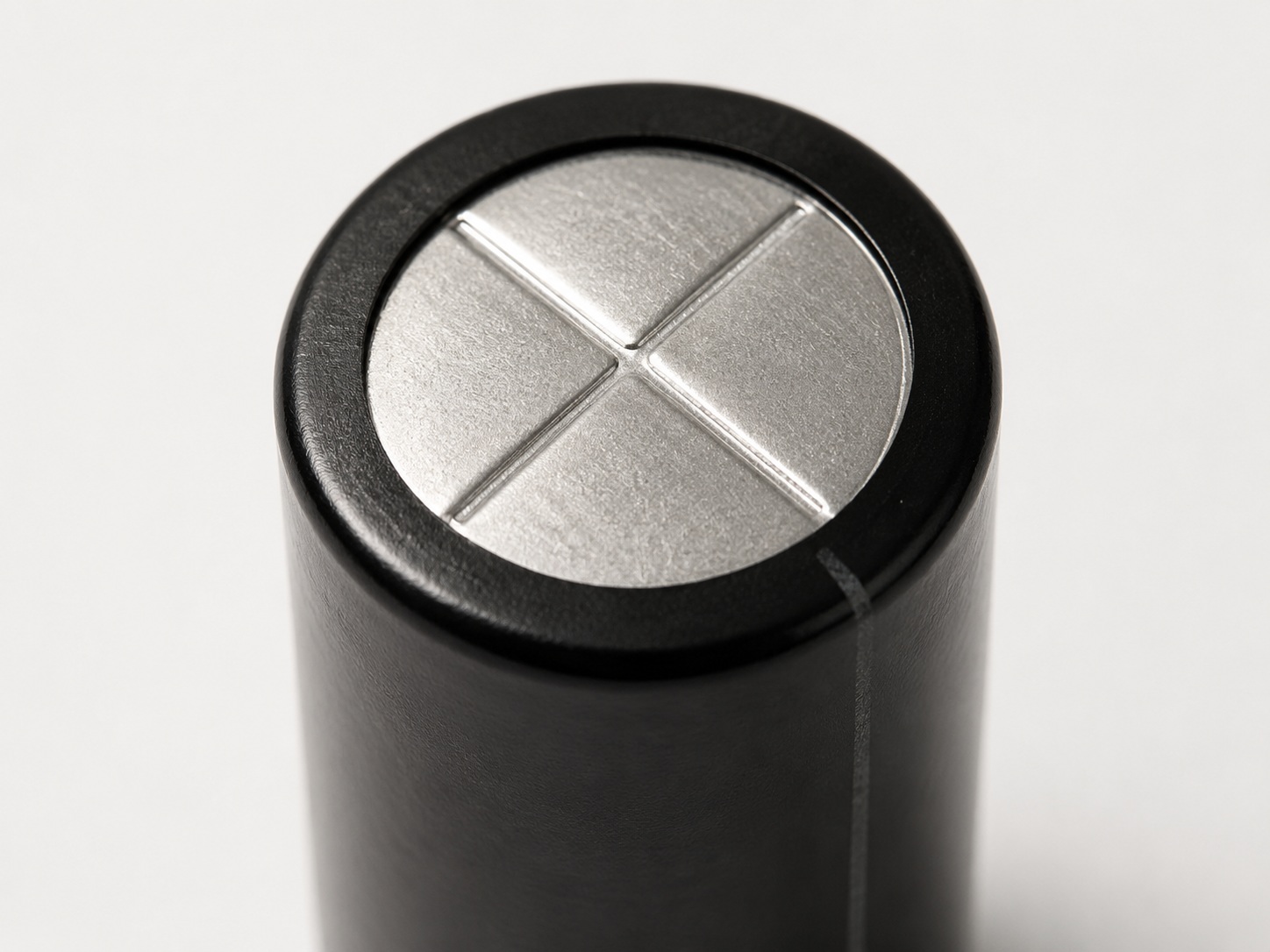

Aby obudowa nie pękła w niekontrolowany sposób, większość kondensatorów elektrolitycznych posiada na górze specjalne nacięcia zabezpieczające.



Nacięcia pełnią funkcję zabezpieczenia. Gdy ciśnienie wewnątrz kondensatora stanie się zbyt duże, obudowa otwiera się właśnie wzdłuż tych linii.

Czasami można znaleźć zdjęcia uszkodzonych kondensatorów opisanych jako „wybuchnięte”.

W rzeczywistości nie eksplodują one jak petarda.

Najczęściej dochodzi do rozszczelnienia obudowy, przez co na zewnątrz wydostaje się elektrolit oraz gaz.

Dlatego podczas pracy z kondensatorami biegunowymi zawsze należy dokładnie sprawdzić poprawność ich podłączenia.



Gdzie stosuje się kondensatory?

Po poznaniu budowy kondensatora pojawia się naturalne pytanie:

Gdzie właściwie są one wykorzystywane?

Odpowiedź jest bardzo prosta.

Praktycznie wszędzie.

Bez kondensatorów współczesna elektronika nie mogłaby działać prawidłowo.

Przyjrzyjmy się kilku najczęściej spotykanym zastosowaniom.



Wygładzanie napięcia

To jedno z najważniejszych zadań kondensatora.

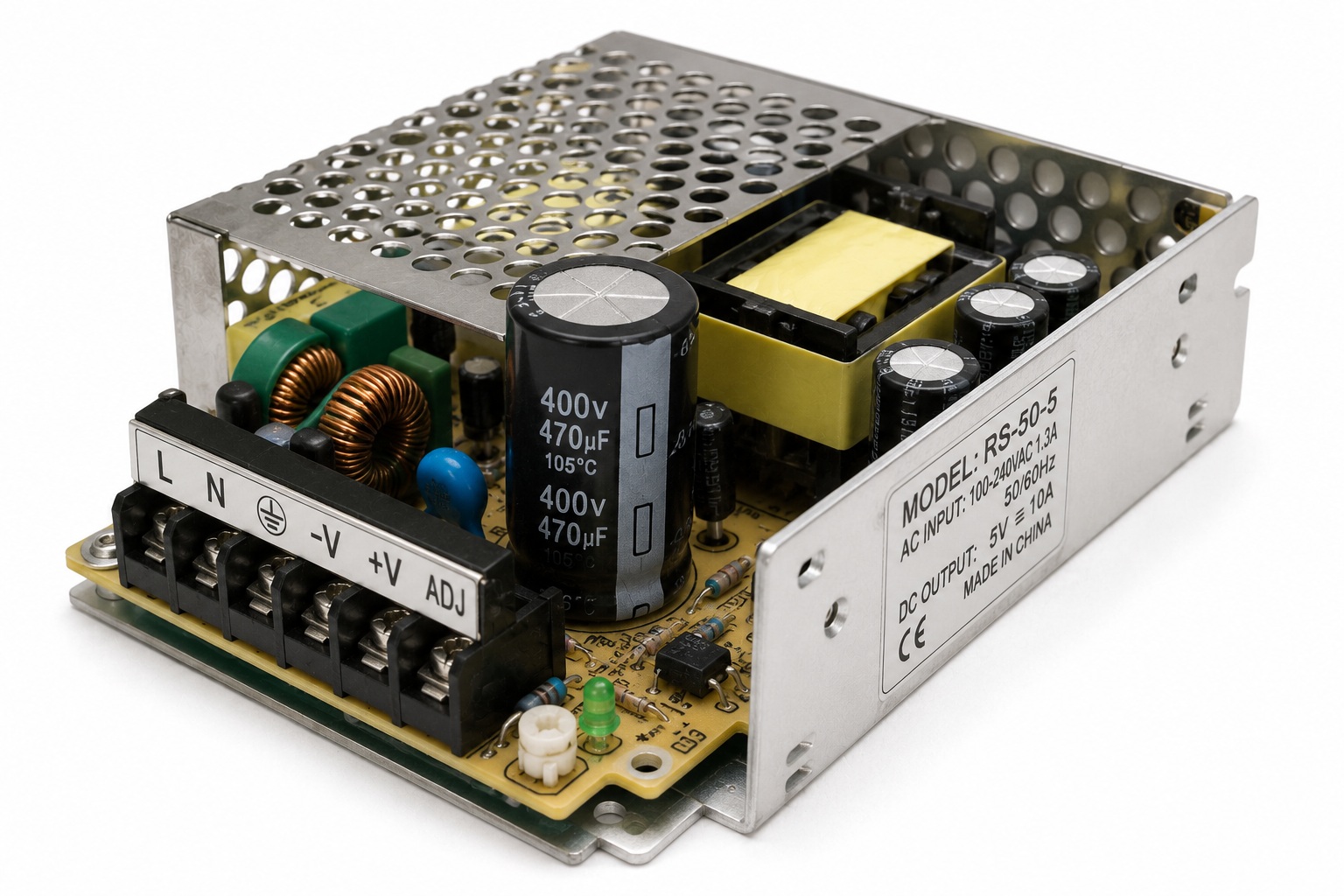

Po wyprostowaniu napięcia przemiennego w zasilaczu nadal występują niewielkie tętnienia.

Kondensator ładuje się wtedy, gdy napięcie osiąga wyższą wartość, a następnie oddaje zgromadzoną energię, gdy napięcie zaczyna spadać.

Dzięki temu napięcie zasilające staje się znacznie bardziej stabilne.



Krótkotrwałe magazynowanie energii

Czasami urządzenie potrzebuje niewielkiej ilości energii tylko przez ułamek sekundy.

Kondensator potrafi bardzo szybko zgromadzić tę energię, a następnie równie szybko ją oddać.

Dlatego często umieszcza się go w pobliżu układów scalonych i procesorów.

Pomaga on kompensować krótkotrwałe skoki poboru prądu, dzięki czemu urządzenie pracuje stabilniej.



Praca z sygnałami

W wielu urządzeniach elektronicznych kondensatory służą do przetwarzania sygnałów.

Pozwalają oddzielać sygnał użyteczny od składowej stałej, tłumić zakłócenia oraz współpracują z innymi elementami układów elektronicznych.

Do tego zagadnienia wrócimy w kolejnych artykułach, gdy poznamy działanie obwodów RC.



Rozruch silników elektrycznych

Niektóre silniki elektryczne wykorzystują specjalne kondensatory rozruchowe.

Można je znaleźć między innymi w wentylatorach, sprężarkach, pompach oraz wielu urządzeniach gospodarstwa domowego.

Dzięki nim silnik łatwiej rozpoczyna pracę i może osiągnąć odpowiedni moment rozruchowy.

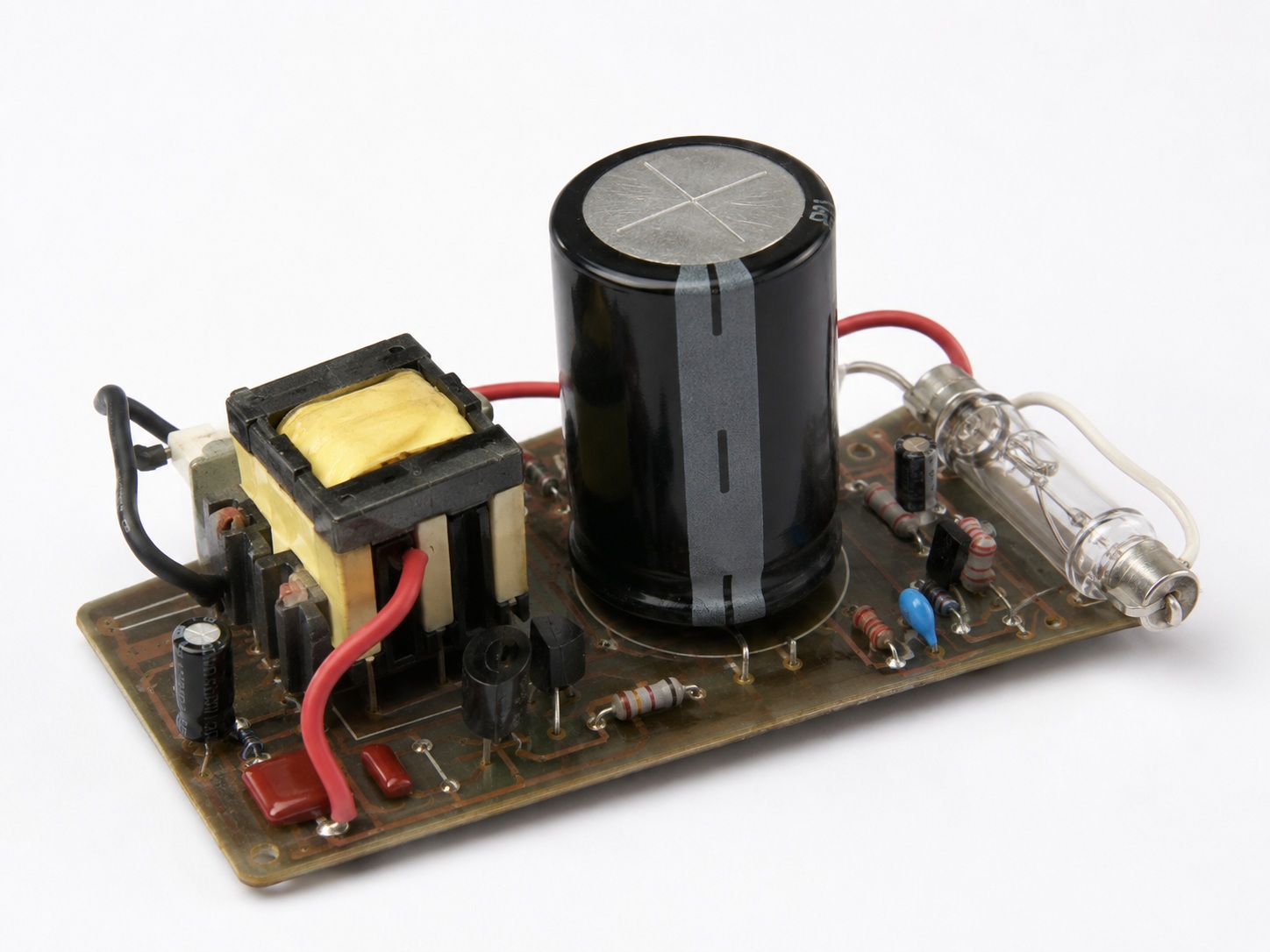

Lampa błyskowa aparatu fotograficznego

Prawdopodobnie każdy zauważył, jak jasny jest błysk lampy fotograficznej.

Tak silnego i krótkiego impulsu światła nie da się uzyskać bezpośrednio z niewielkiej baterii.

Najpierw kondensator stopniowo magazynuje energię, a następnie oddaje ją niemal natychmiast do lampy błyskowej.





Na podstawie tych przykładów można wyciągnąć prosty wniosek.

Kondensator nie jest źródłem zasilania.

Magazynuje energię tylko przez krótki czas i oddaje ją wtedy, gdy jest potrzebna w obwodzie elektrycznym.



Eksperyment

Przeprowadźmy teraz prosty eksperyment, który pozwoli zobaczyć, jak działa kondensator.

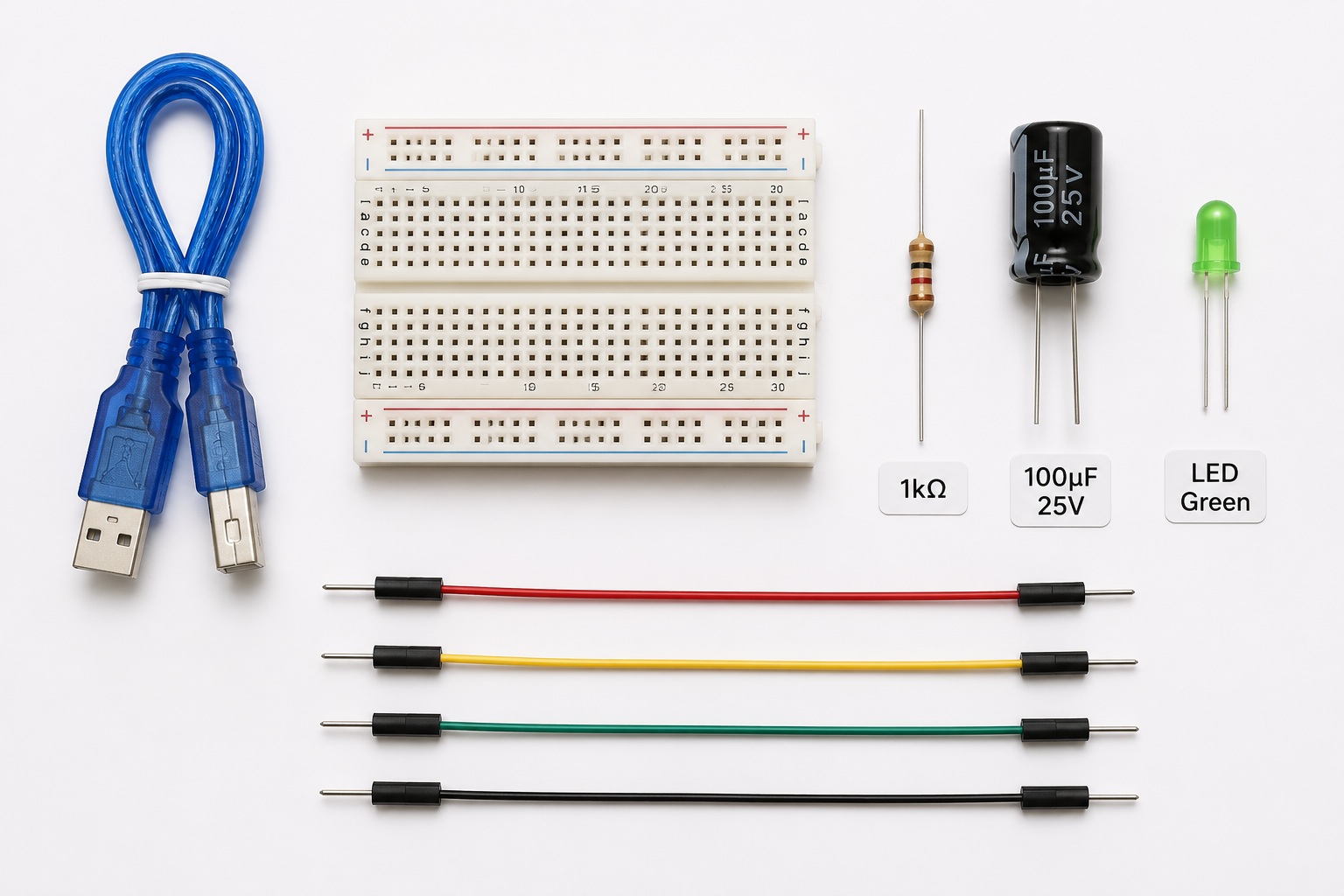

Do wykonania doświadczenia będą potrzebne:

• bateria 3–5 V lub zasilacz USB 5 V,
• dioda LED,
• rezystor 1 kΩ,
• kondensator elektrolityczny 100 µF,
• kilka przewodów połączeniowych.

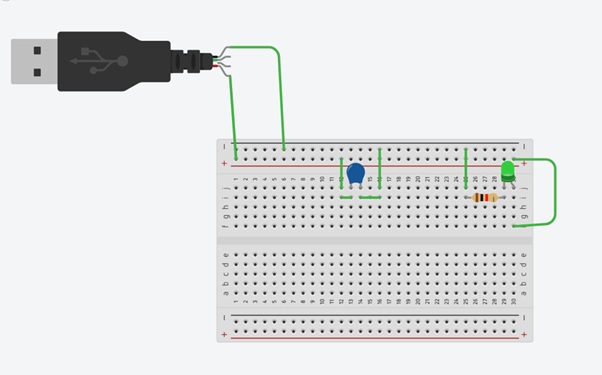

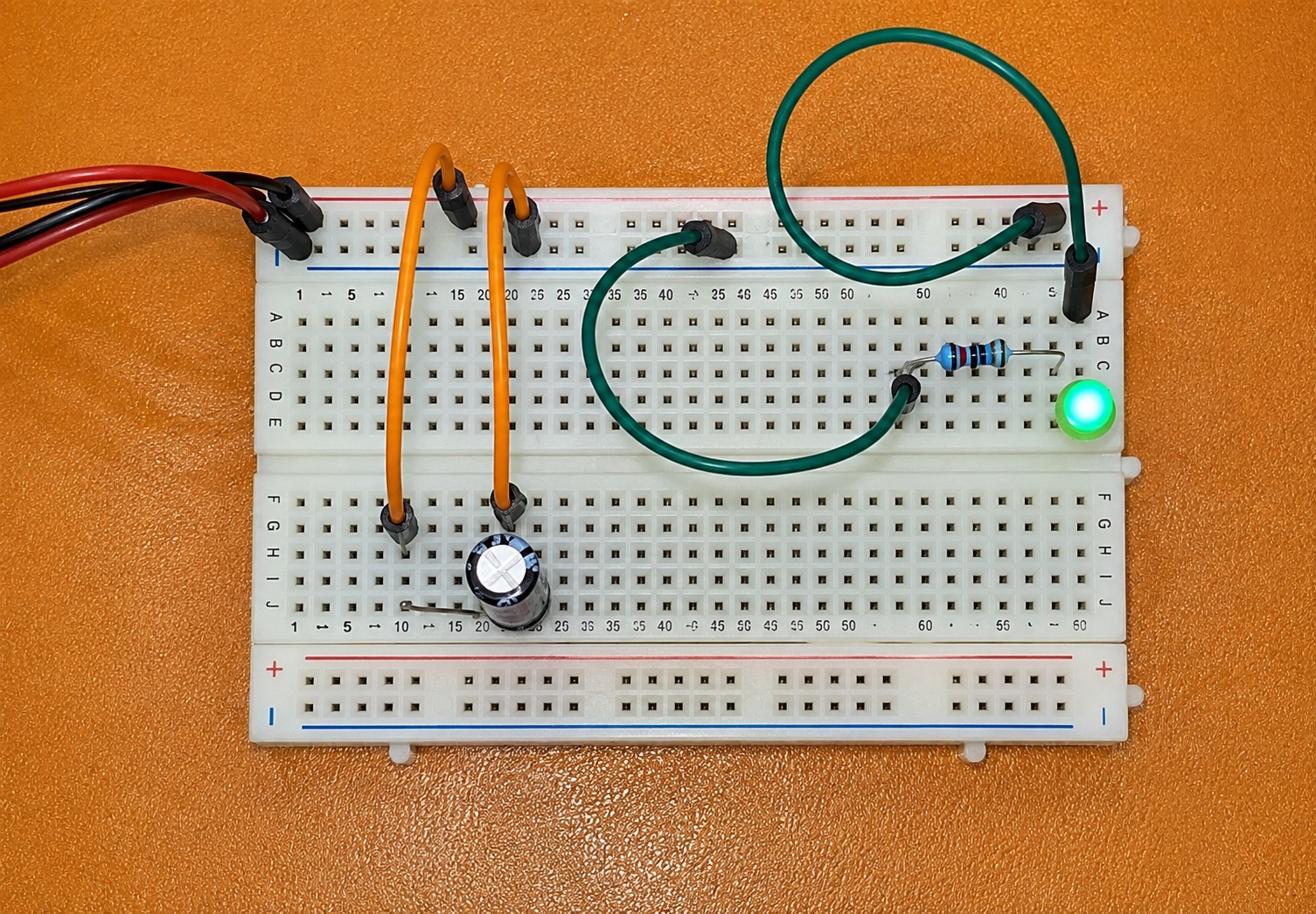

Zmontuj układ w taki sposób, aby dioda LED była podłączona przez rezystor, natomiast kondensator równolegle do źródła zasilania.







Po podłączeniu zasilania wydarzą się dwie rzeczy.

Po pierwsze, zaświeci się dioda LED.

Po drugie, kondensator zacznie się ładować.

Odczekaj kilka sekund.

Następnie odłącz baterię lub zasilacz.

Co się stanie?

Jeżeli układ został zmontowany poprawnie, dioda LED nie zgaśnie od razu.

Będzie jeszcze świecić przez krótką chwilę, stopniowo tracąc jasność.

Dzieje się tak dlatego, że po odłączeniu źródła zasilania energia nie pochodzi już z baterii, lecz z wcześniej naładowanego kondensatora.

Gdy zgromadzona energia zostanie całkowicie wykorzystana, dioda LED zgaśnie.

Teraz spróbuj powtórzyć eksperyment z kondensatorami o różnych pojemnościach.

Najpierw użyj kondensatora 100 µF, następnie 470 µF, a na końcu 1000 µF.

Z pewnością zauważysz ciekawą zależność.

Im większa pojemność kondensatora, tym dłużej dioda LED będzie świecić po odłączeniu zasilania.

To jeden z najprostszych eksperymentów, który pozwala w praktyce zobaczyć, jak działa kondensator.



Dlaczego tak się dzieje?

Podczas eksperymentu można było zaobserwować ciekawe zjawisko.

Po odłączeniu baterii dioda LED świeciła jeszcze przez kilka sekund.

Skąd jednak brała się energia, skoro źródło zasilania zostało odłączone?

Odpowiedź jest bardzo prosta.

Dopóki bateria była podłączona, kondensator stopniowo się ładował.

Po odłączeniu zasilania zaczął oddawać zgromadzoną energię z powrotem do obwodu.

To właśnie dlatego dioda LED nie zgasła od razu.

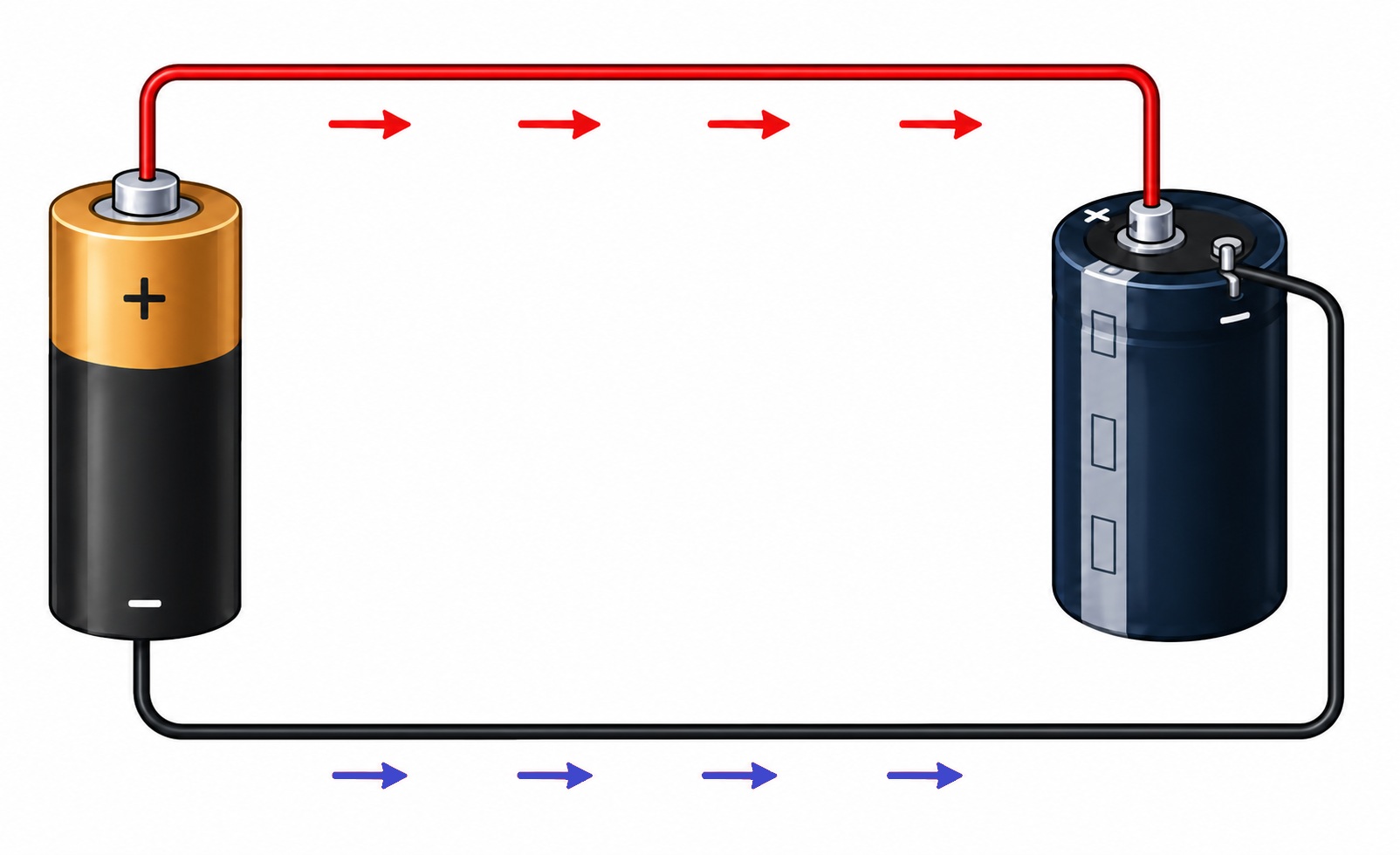

Ładowanie kondensatora

Wyobraź sobie niewielki pojemnik, który powoli napełnia się wodą.

Dopóki kran jest odkręcony, wody w pojemniku jest coraz więcej.

Z kondensatorem dzieje się coś bardzo podobnego.

Po podłączeniu do źródła zasilania zaczyna on magazynować energię elektryczną.

Na początku proces ładowania przebiega szybko, a następnie stopniowo zwalnia.

Po pewnym czasie można uznać, że kondensator jest już naładowany.

Od tego momentu praktycznie przestaje pobierać prąd z obwodu.





Rozładowanie kondensatora

Teraz wyobraź sobie, że bateria została odłączona.

Energia zgromadzona w kondensatorze nie znika natychmiast.

Jeżeli do jego wyprowadzeń podłączone jest jakieś urządzenie, na przykład dioda LED, kondensator zaczyna stopniowo oddawać zgromadzoną energię.

Im mniej energii pozostaje wewnątrz kondensatora, tym mniejszy staje się prąd płynący przez obwód.

Dlatego dioda LED początkowo świeci jasno, następnie coraz słabiej, aż w końcu całkowicie gaśnie.



Dlaczego większe kondensatory działają dłużej?

Podczas eksperymentu można było zauważyć jeszcze jedną zależność.

Kondensator o pojemności 1000 µF podtrzymywał świecenie diody LED znacznie dłużej niż kondensator 100 µF.

Powód jest bardzo prosty.

Większy kondensator potrafi zgromadzić więcej energii.

Oznacza to, że po odłączeniu zasilania potrzebuje więcej czasu, aby całkowicie ją oddać.

Dlatego właśnie w zasilaczach często stosuje się kondensatory elektrolityczne o stosunkowo dużej pojemności.

Pomagają one utrzymać stabilne napięcie nawet wtedy, gdy źródło zasilania na bardzo krótki czas przestaje je dostarczać.



Co oznacza pojemność?

Na obudowie każdego kondensatora można znaleźć oznaczenie jego pojemności.

Na przykład:

• 100 µF
• 470 µF
• 1000 µF

Wartość ta nazywana jest pojemnością.

Im większa pojemność kondensatora, tym więcej energii elektrycznej może on zgromadzić.

Warto jednak pamiętać, że większa pojemność nie oznacza wyższego napięcia.

Informuje jedynie o tym, jaką ilość energii kondensator może magazynować.

Dlatego w różnych urządzeniach stosuje się kondensatory o różnych pojemnościach.

W jednych układach wystarczy niewielki kondensator ceramiczny, natomiast w innych potrzebny jest znacznie większy kondensator elektrolityczny.

Najczęstsze błędy początkujących

Podczas pracy z kondensatorami osoby rozpoczynające naukę elektroniki często popełniają kilka typowych błędów.

Warto je poznać, aby uniknąć uszkodzenia elementów i pracować bezpieczniej.



Błąd nr 1. Nieprawidłowe podłączenie biegunowości

To najczęściej popełniany błąd.

Jeżeli kondensator biegunowy zostanie podłączony odwrotnie, może ulec uszkodzeniu.

Przed włączeniem zasilania zawsze warto jeszcze raz sprawdzić, gdzie znajduje się biegun dodatni, a gdzie ujemny.



Błąd nr 2. Zbyt niskie napięcie pracy

Na obudowie kondensatora znajduje się nie tylko jego pojemność, ale również maksymalne napięcie pracy.

Na przykład:

• 16 V,
• 25 V,
• 50 V,
• 100 V.

Oznacza to, że nie wolno przekraczać podanej wartości.

Jeżeli kondensator zostanie podłączony do wyższego napięcia, może ulec uszkodzeniu.

Dlatego zawsze warto wybierać kondensator z niewielkim zapasem napięcia.

Przykładowo, jeśli układ pracuje przy napięciu 12 V, bezpieczniej jest zastosować kondensator o napięciu znamionowym 16 V, 25 V lub 35 V, niż element przeznaczony na 10 V.



Błąd nr 3. Rozładowywanie kondensatora śrubokrętem

Po odłączeniu zasilania niektóre kondensatory przez dłuższy czas zachowują zgromadzony ładunek.

Dotyczy to szczególnie dużych kondensatorów znajdujących się w zasilaczach.

Czasami początkujący próbują je rozładować, zwierając ich wyprowadzenia metalowym śrubokrętem.

Nie jest to dobry sposób.

W przypadku kondensatorów o dużej pojemności może pojawić się silna iskra, która może uszkodzić zarówno kondensator, jak i narzędzie.

Znacznie bezpieczniej jest rozładować kondensator za pomocą odpowiednio dobranego rezystora.



Błąd nr 4. Przekonanie, że każdy kondensator jest bezpieczny

Większość kondensatorów używanych w prostych projektach elektronicznych jest całkowicie bezpieczna.

Jednak w zasilaczach sieciowych, telewizorach, kuchenkach mikrofalowych oraz innych urządzeniach zasilanych z sieci można spotkać kondensatory naładowane do napięcia wynoszącego nawet kilkaset woltów.

Nawet po odłączeniu urządzenia od sieci mogą one przez dłuższy czas przechowywać niebezpieczny ładunek.

Jeżeli nie masz jeszcze doświadczenia w naprawie tego typu urządzeń, lepiej nie rozbieraj ich samodzielnie.



Podsumowanie

Poznałeś właśnie jeden z najważniejszych elementów elektroniki.

Wiesz już, że kondensator potrafi tymczasowo magazynować energię elektryczną i oddawać ją z powrotem do obwodu.

Dowiedziałeś się również, jak jest zbudowany, jakie są jego rodzaje, czym różnią się kondensatory biegunowe i niebiegunowe, gdzie znajdują zastosowanie oraz dlaczego dioda LED świeci jeszcze przez chwilę po odłączeniu zasilania.

Choć kondensatory mogą wyglądać bardzo różnie, wszystkie działają według tej samej zasady.

To właśnie dzięki zdolności do szybkiego magazynowania i oddawania energii są one niezbędnym elementem niemal każdego współczesnego urządzenia elektronicznego.



Co dalej?

Do tej pory poznawaliśmy kondensator jako pojedynczy element elektroniczny.

Jednak jego prawdziwe możliwości najlepiej widać wtedy, gdy współpracuje z innymi elementami obwodu.

W następnym artykule poznamy obwód RC, czyli jedno z najważniejszych połączeń rezystora i kondensatora.

Dowiesz się, dlaczego kondensator nie ładuje się natychmiast, w jaki sposób można tworzyć opóźnienia czasowe, wygładzać sygnały oraz budować proste filtry elektroniczne.

Zasady te są wykorzystywane w ogromnej liczbie urządzeń — od prostych układów z migającą diodą LED po zaawansowaną elektronikę cyfrową.



Najważniejsze informacje do zapamiętania

Po przeczytaniu tego artykułu warto zapamiętać kilka najważniejszych informacji.

• Kondensator tymczasowo magazynuje energię elektryczną.
• Składa się z dwóch metalowych okładzin oddzielonych dielektrykiem.
• Istnieje wiele rodzajów kondensatorów, ale wszystkie działają według tej samej zasady.
• Kondensatory biegunowe należy podłączać z zachowaniem właściwej biegunowości.
• Im większa pojemność kondensatora, tym więcej energii może on zgromadzić.
• Kondensatory są stosowane praktycznie we wszystkich urządzeniach elektronicznych.
• Podczas pracy z urządzeniami zasilanymi z sieci należy pamiętać, że duże kondensatory mogą przechowywać niebezpieczny ładunek nawet po odłączeniu zasilania.

Możesz również:

🔧 przejść do działu „Urządzenia”, aby zobaczyć praktyczne zastosowania;
📘 kontynuować naukę w dziale „Edukacja”;
💬 zadać pytanie lub podyskutować na forum.
