Что такое конденсатор и зачем он нужен?

Что такое конденсатор



Несмотря на разный внешний вид, все эти компоненты выполняют одну и ту же задачу — временно накапливают электрическую энергию.



Если вы откроете практически любое электронное устройство, то почти наверняка увидите внутри десятки, а иногда и сотни конденсаторов. Они есть в телевизорах, компьютерах, зарядных устройствах, радиоприёмниках, усилителях, бытовой технике и даже в самых простых игрушках.

Но зачем нужен ещё один компонент, если мы уже знаем, что источником питания является батарейка или блок питания?

Дело в том, что электроника далеко не всегда работает с идеально стабильным напряжением. Иногда необходимо быстро накопить небольшое количество энергии, а затем так же быстро её отдать обратно в электрическую цепь. Именно эту задачу и выполняет конденсатор.

Конденсатор — это электронный компонент, который способен временно накапливать электрическую энергию, а затем постепенно или очень быстро отдавать её обратно в электрическую цепь.

Можно представить себе небольшой стакан с водой.

Когда вы открываете кран, стакан постепенно наполняется водой. Если закрыть кран, вода никуда сразу не исчезает — она остаётся внутри. Затем её можно вылить обратно.

Конденсатор работает очень похожим образом.

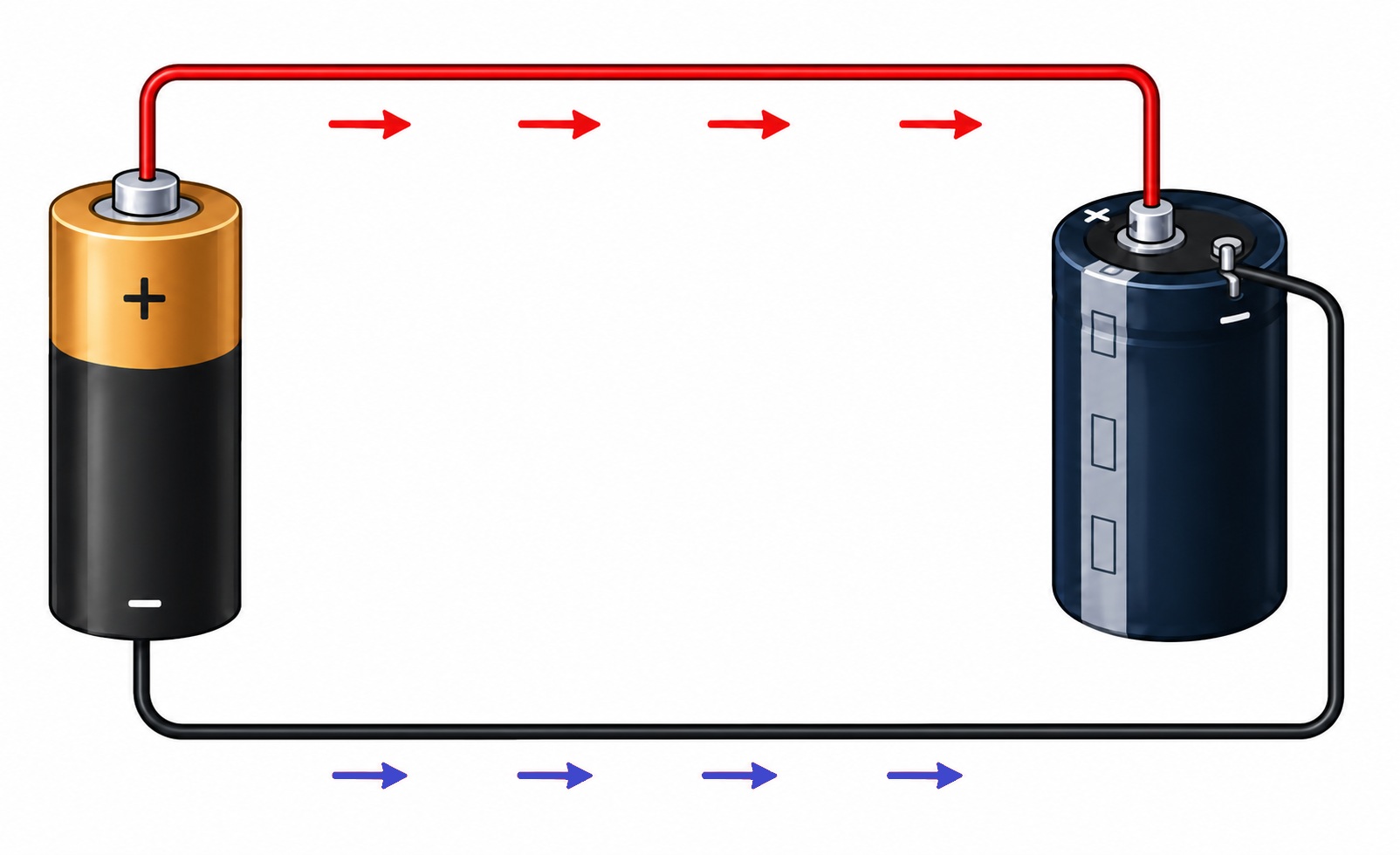

• Когда к нему подключают источник питания, он начинает «заряжаться», накапливая энергию.
• После отключения питания он некоторое время сохраняет эту энергию.
• Если подключить нагрузку, конденсатор начинает отдавать накопленную энергию обратно в цепь.

Конечно, внутри него нет никакой воды. Это всего лишь аналогия, которая помогает понять принцип работы.

Именно благодаря этой особенности конденсаторы используются практически во всех современных электронных устройствах.



Как устроен конденсатор



Несмотря на огромное разнообразие конденсаторов, их внутреннее устройство удивительно простое.

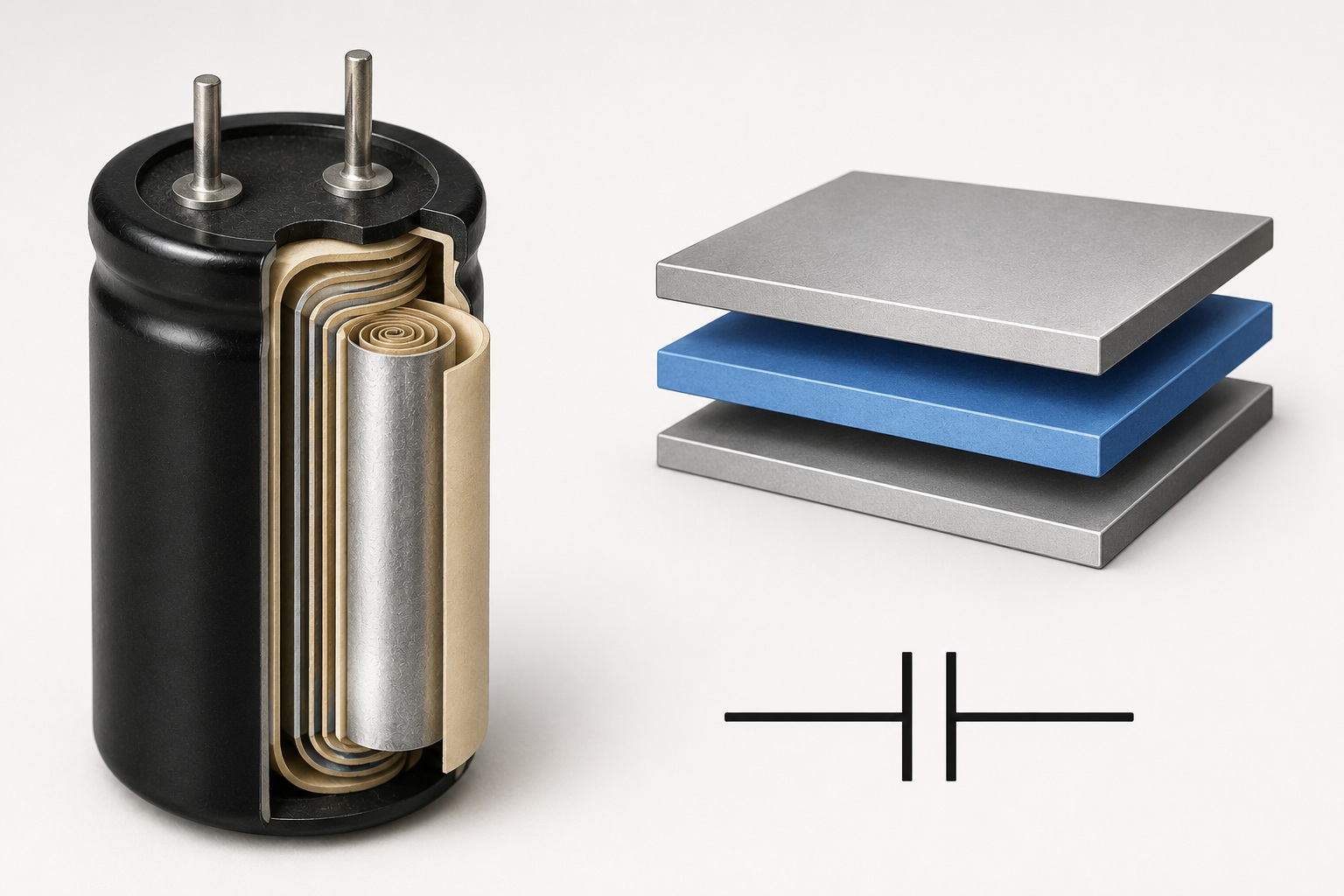

Практически любой конденсатор состоит всего из трёх основных частей:

• двух металлических пластин;
• изоляционного материала между ними;
• выводов для подключения к электрической цепи.

Изоляционный материал называется диэлектриком.

Он не позволяет пластинам соприкасаться друг с другом. Если бы пластины замкнулись напрямую, никакого накопления энергии не происходило бы — получилось бы обычное короткое замыкание.

Именно сочетание двух металлических пластин и диэлектрика позволяет конденсатору выполнять свою основную функцию — накапливать электрическую энергию.

На первый взгляд такая конструкция кажется слишком простой.

Однако именно она используется уже более ста лет и до сих пор лежит в основе практически всех современных конденсаторов.

Разница между различными типами конденсаторов заключается не в самом принципе работы, а в материалах пластин, типе диэлектрика, размере и способе изготовления.

Именно поэтому один конденсатор может быть размером с песчинку, а другой — размером с банку газировки.

Но принцип их работы остаётся одинаковым.



Какие бывают конденсаторы

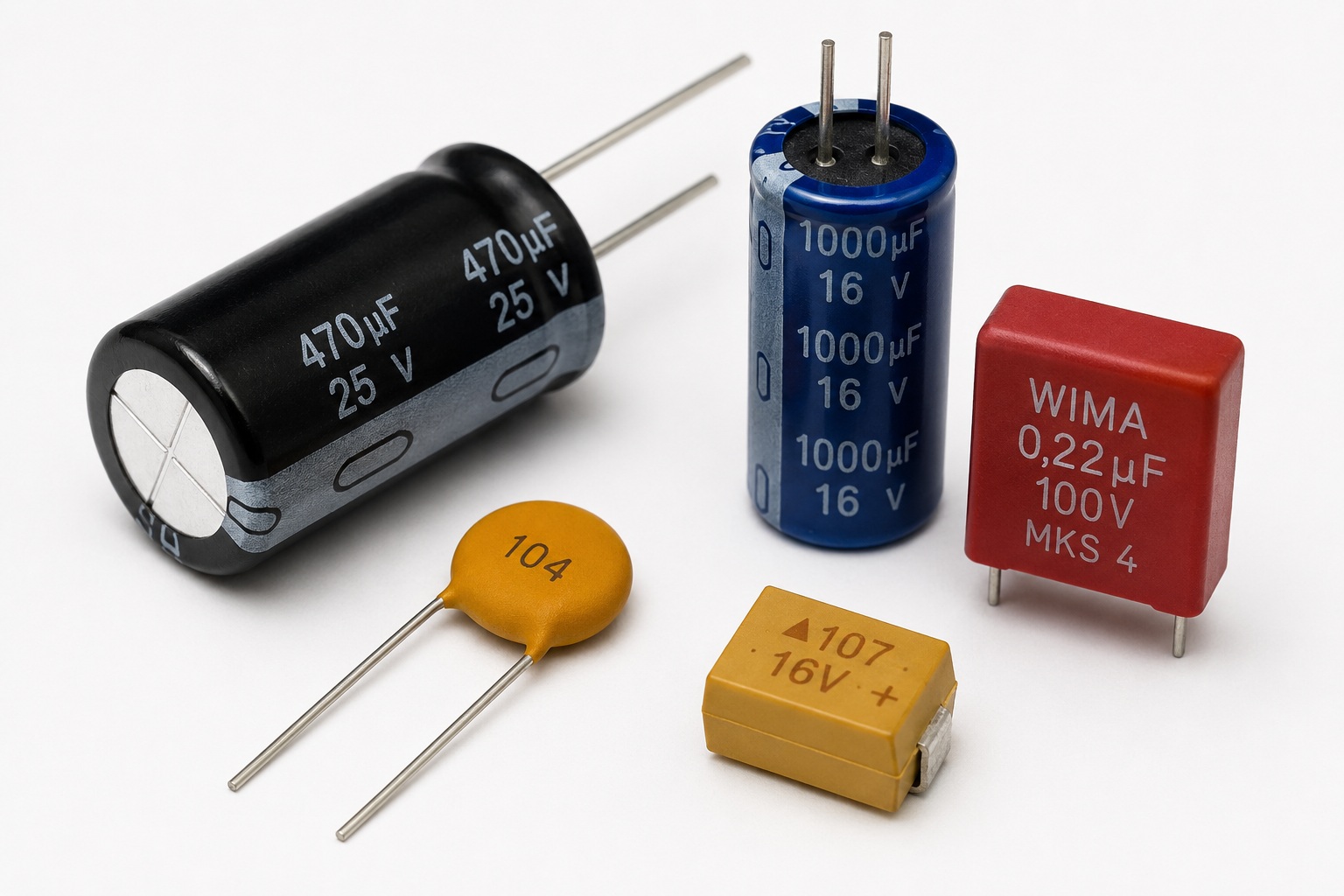

Если зайти в магазин радиодеталей, можно увидеть десятки различных конденсаторов. Одни совсем маленькие, другие достаточно большие. Некоторые имеют круглую форму, другие похожи на небольшие прямоугольники.

Новичку может показаться, что это совершенно разные компоненты.

На самом деле все они работают по одному принципу.

Различается лишь их конструкция и область применения.

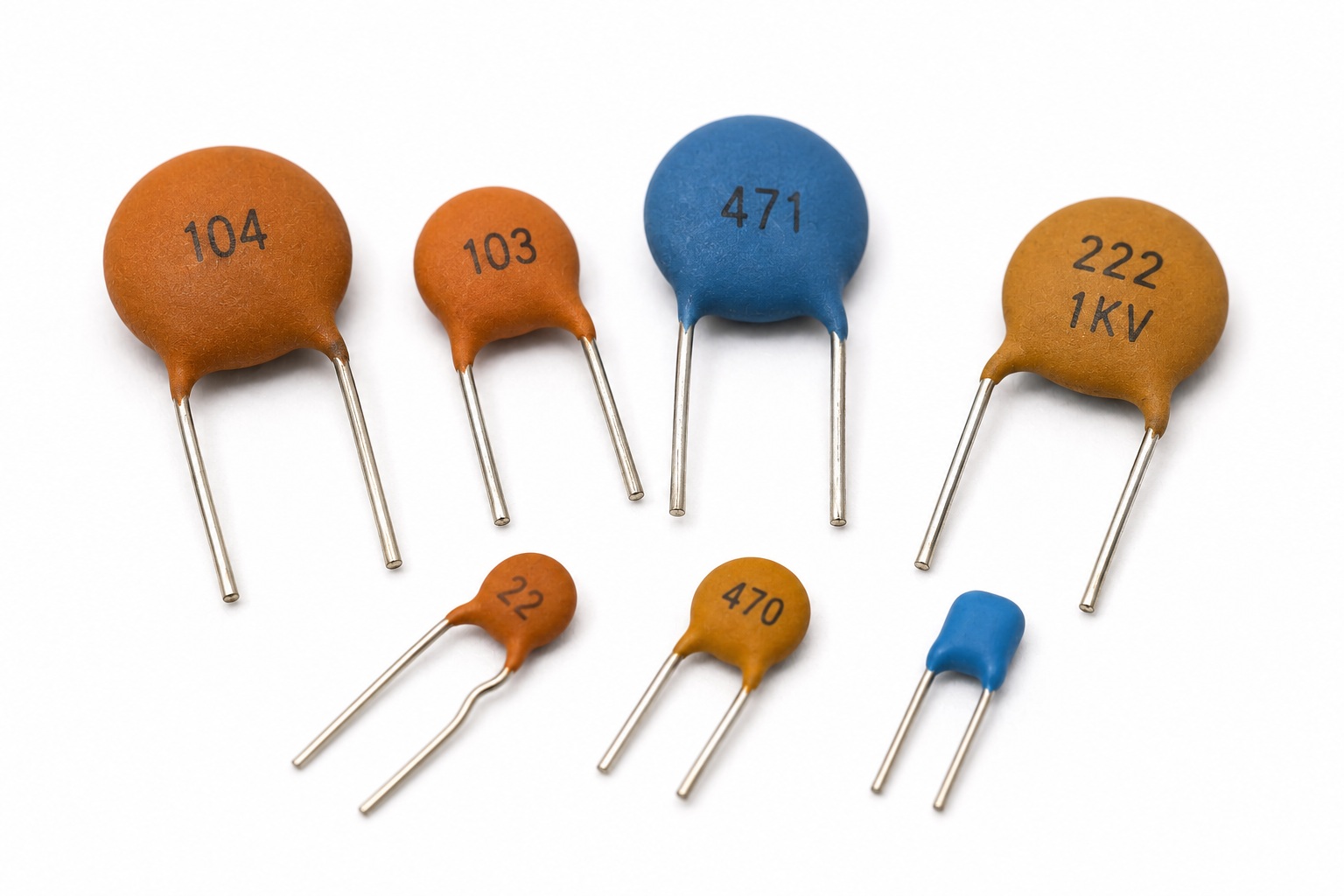

Керамические конденсаторы



Наиболее распространённый тип.

Обычно они очень маленькие и имеют форму небольшого диска или прямоугольника.

Их можно встретить практически на любой современной печатной плате.

Преимущества:

• небольшие размеры;
• невысокая стоимость;
• высокая надёжность;
• отсутствие полярности.



Электролитические конденсаторы

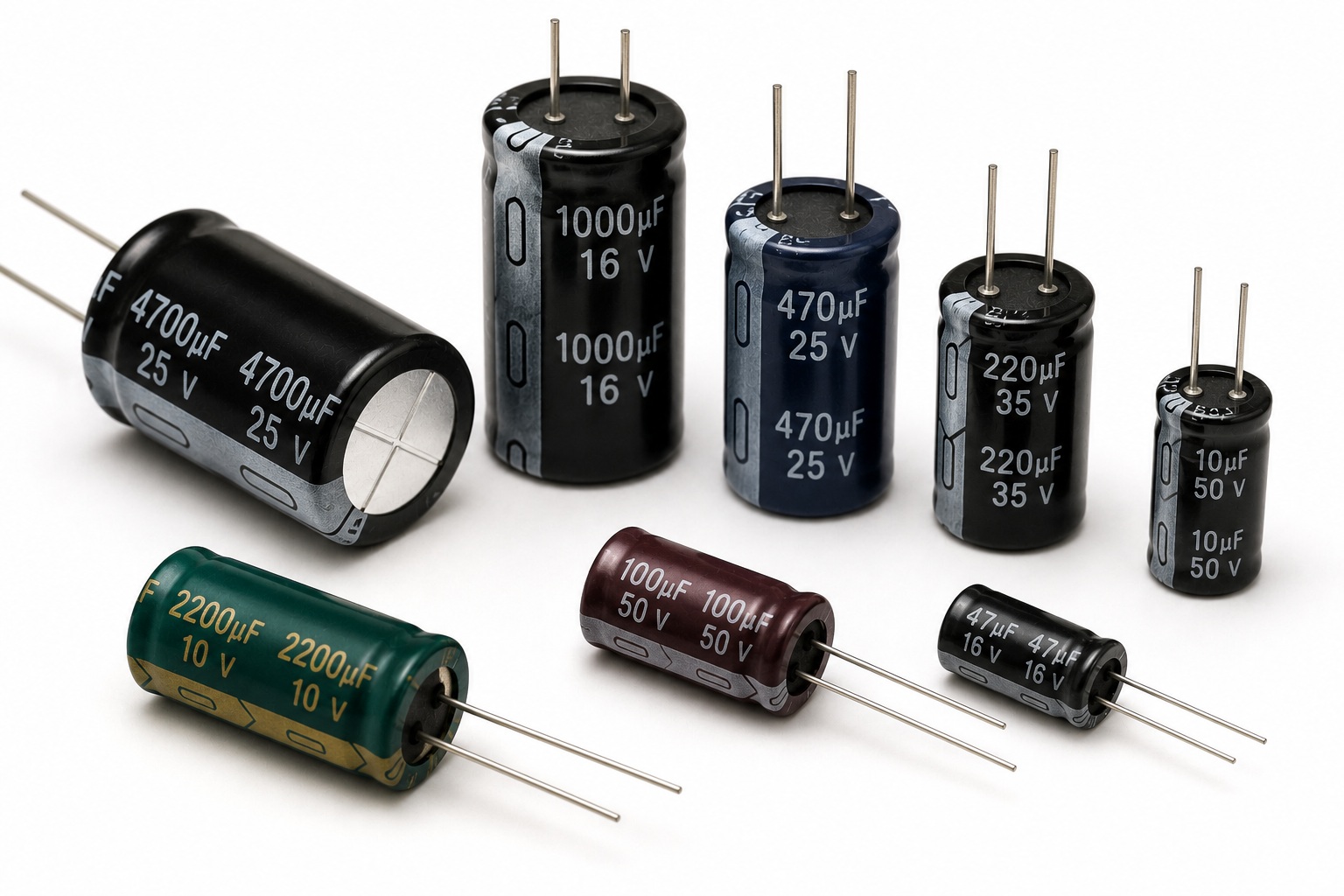

Это именно те конденсаторы, которые большинство людей представляет себе при слове «конденсатор».

Обычно они имеют цилиндрический корпус из алюминия.

Главная особенность — большая ёмкость.

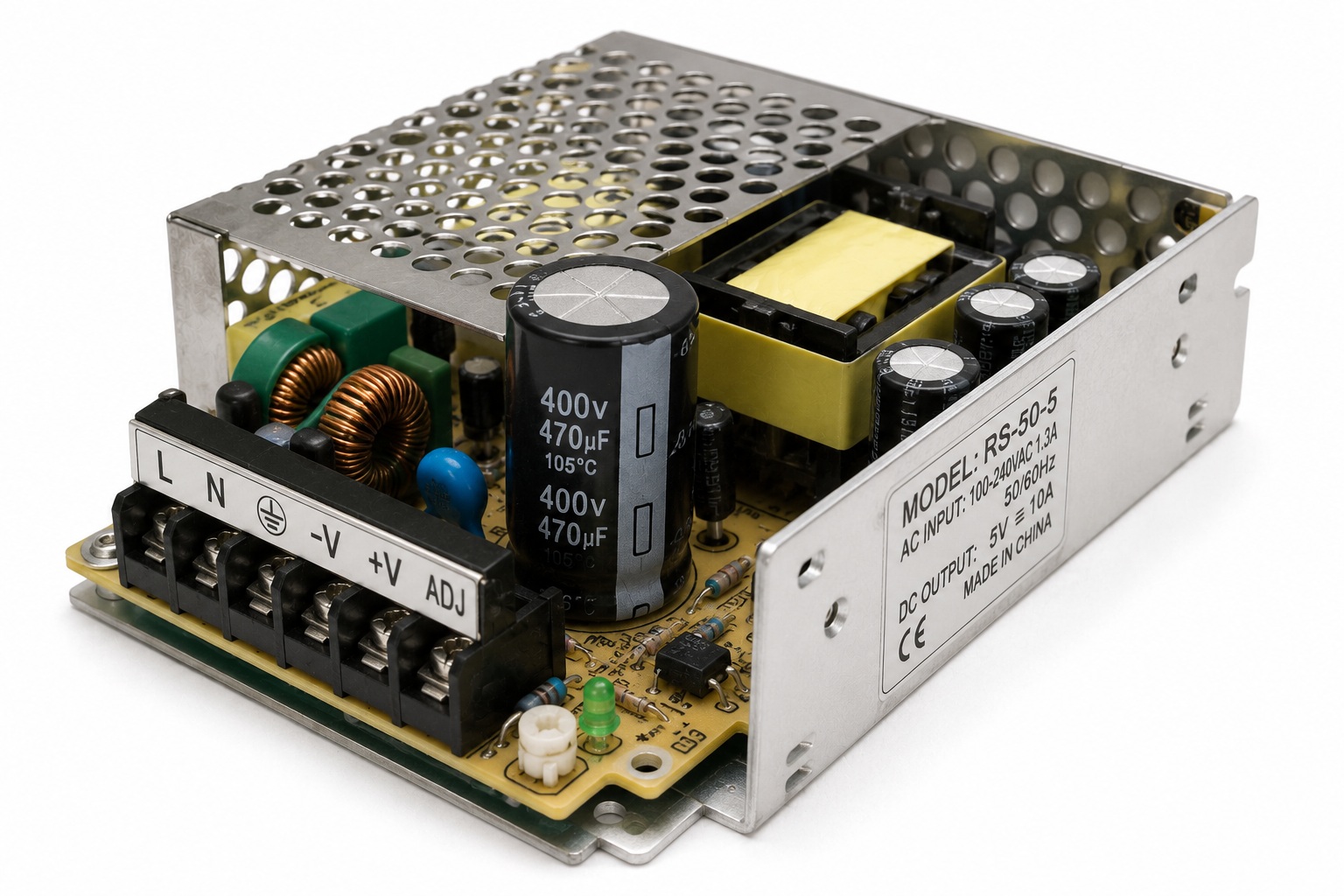

Именно поэтому они часто используются в блоках питания, усилителях и другой электронике, где требуется накопить относительно большое количество энергии.

Однако у них есть важная особенность — они полярные.

Это означает, что подключать их можно только соблюдая полярность.

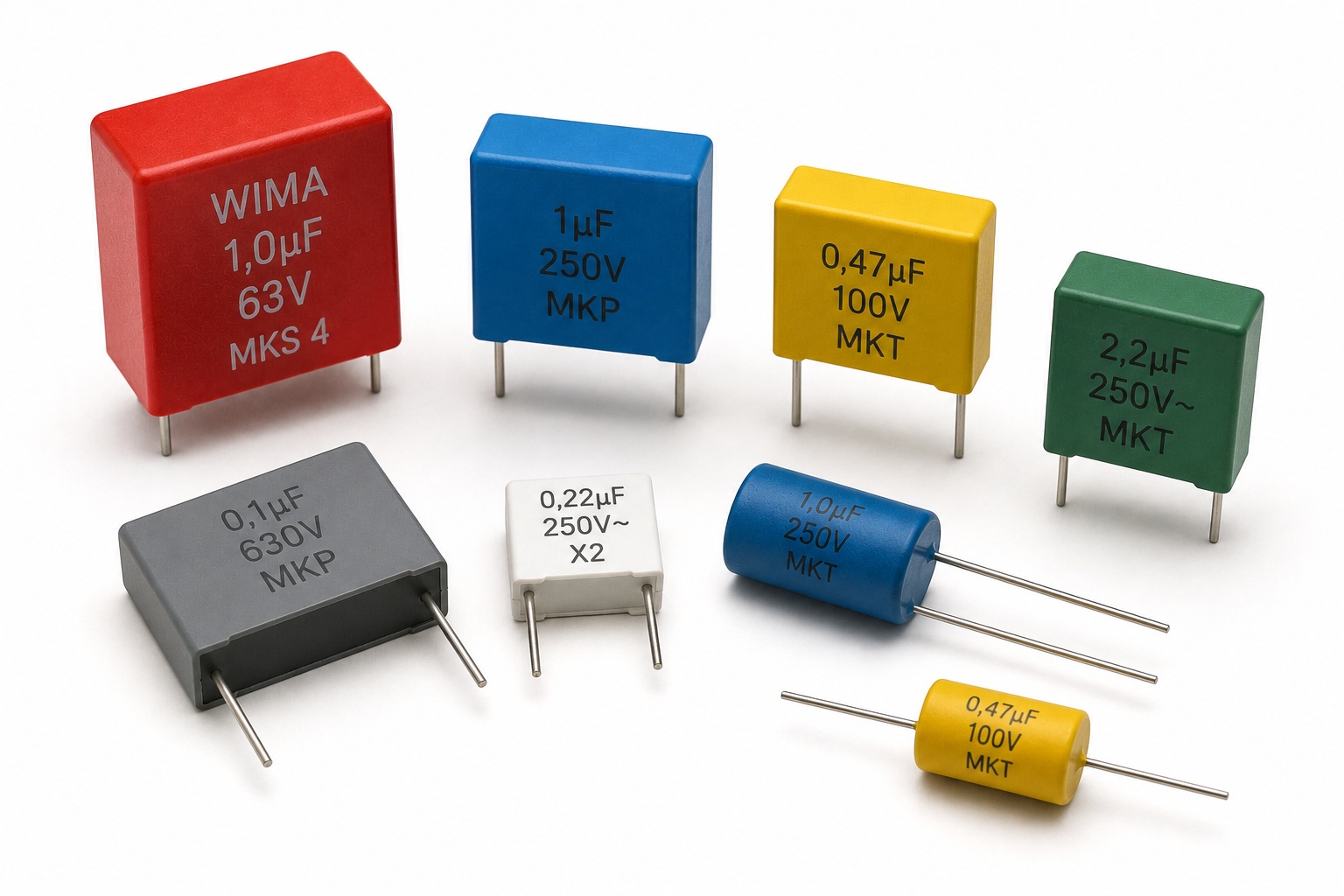

Плёночные конденсаторы



Плёночные конденсаторы отличаются высокой стабильностью и хорошими характеристиками.

Их часто используют в аудиотехнике, фильтрах и измерительных приборах.

Как правило, они не имеют полярности.

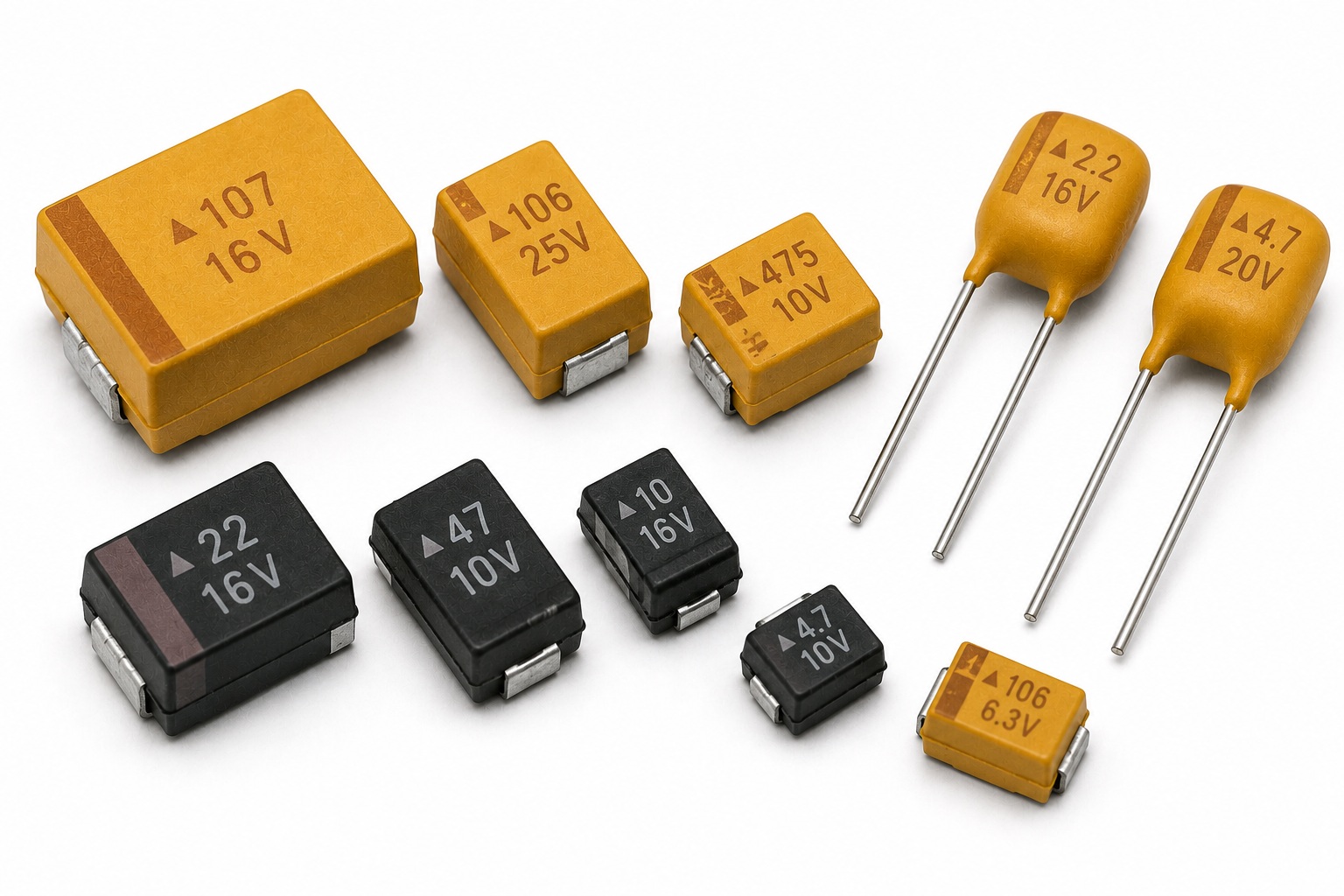

Танталовые конденсаторы



Танталовые конденсаторы позволяют получить большую ёмкость при очень маленьких размерах.

Их широко используют в мобильной электронике и современной цифровой технике.

Как и электролитические, большинство танталовых конденсаторов являются полярными.



Хотя существует ещё множество других типов конденсаторов, начинающему радиолюбителю достаточно запомнить главное:

Внешний вид может сильно отличаться, но принцип работы у всех конденсаторов одинаковый.

Полярность и маркировка

Одни конденсаторы можно подключать к электрической цепи любой стороной, а другие требуют строгого соблюдения полярности.

Именно поэтому перед установкой конденсатора всегда стоит обратить внимание на его маркировку.



Неполярные конденсаторы

Керамические и большинство плёночных конденсаторов являются неполярными.

Это означает, что их можно подключать любой стороной.

Для них не имеет значения, какой вывод будет соединён с плюсом, а какой — с минусом.

Именно поэтому такие конденсаторы часто используют начинающие радиолюбители — вероятность ошибки значительно меньше.



Полярные конденсаторы

Электролитические и большинство танталовых конденсаторов являются полярными.

У них есть два вывода:

• положительный (+);
• отрицательный (−).

Подключать их необходимо только в правильной полярности.

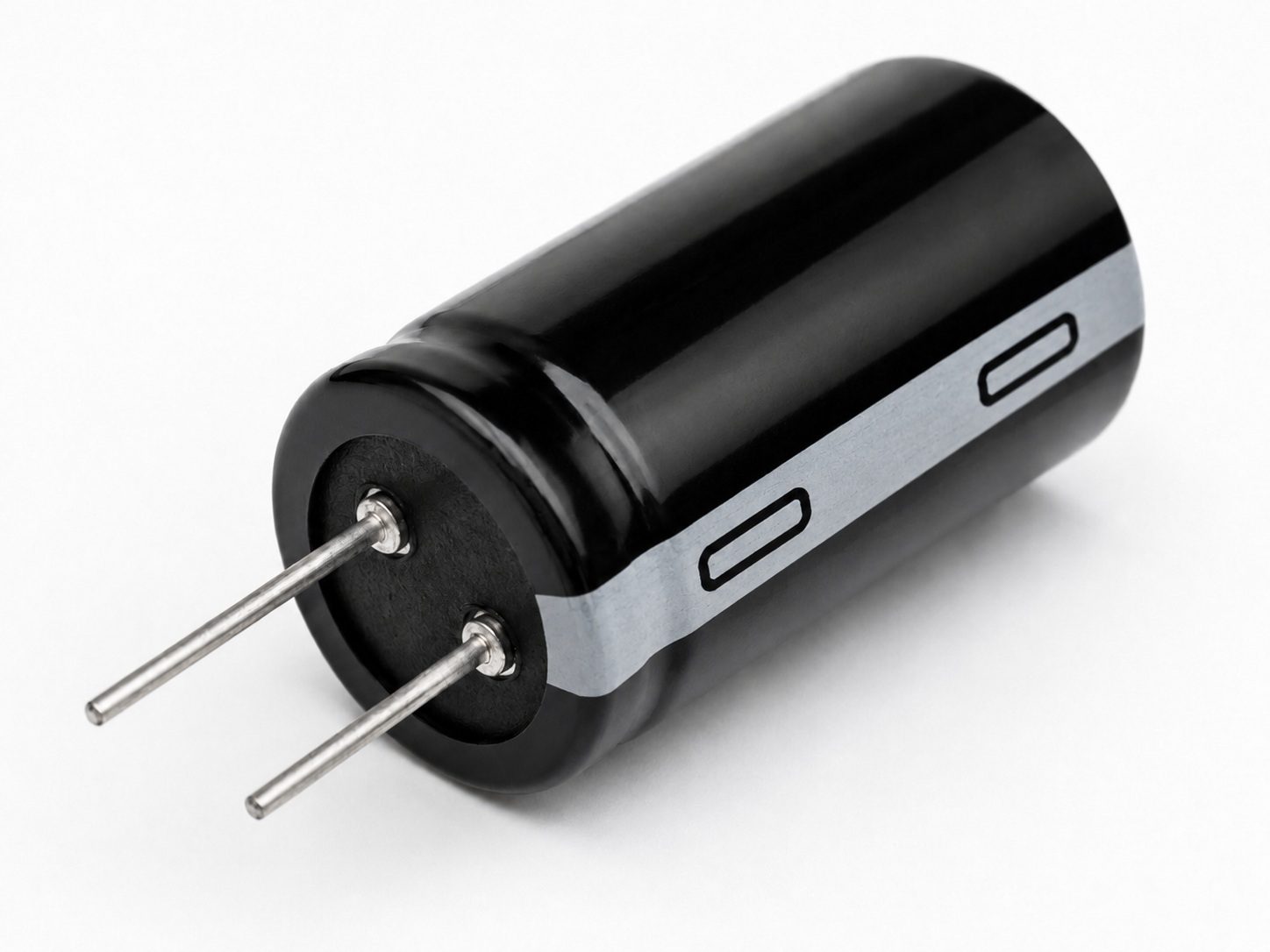

Светлая полоса на корпусе обозначает отрицательный вывод конденсатора.



Очень часто начинающие ошибочно считают, что полоса обозначает плюс.

На самом деле всё наоборот.

Полоса всегда указывает на минусовой вывод.

У многих новых конденсаторов длинная ножка также обозначает положительный вывод, а короткая — отрицательный. Однако после установки ножки обычно укорачивают, поэтому ориентироваться лучше по маркировке корпуса.



Что произойдёт при неправильном подключении?

Если перепутать полярность, конденсатор может начать сильно нагреваться.

В некоторых случаях он выйдет из строя практически сразу.

При большом напряжении внутри корпуса начинает повышаться давление газа.

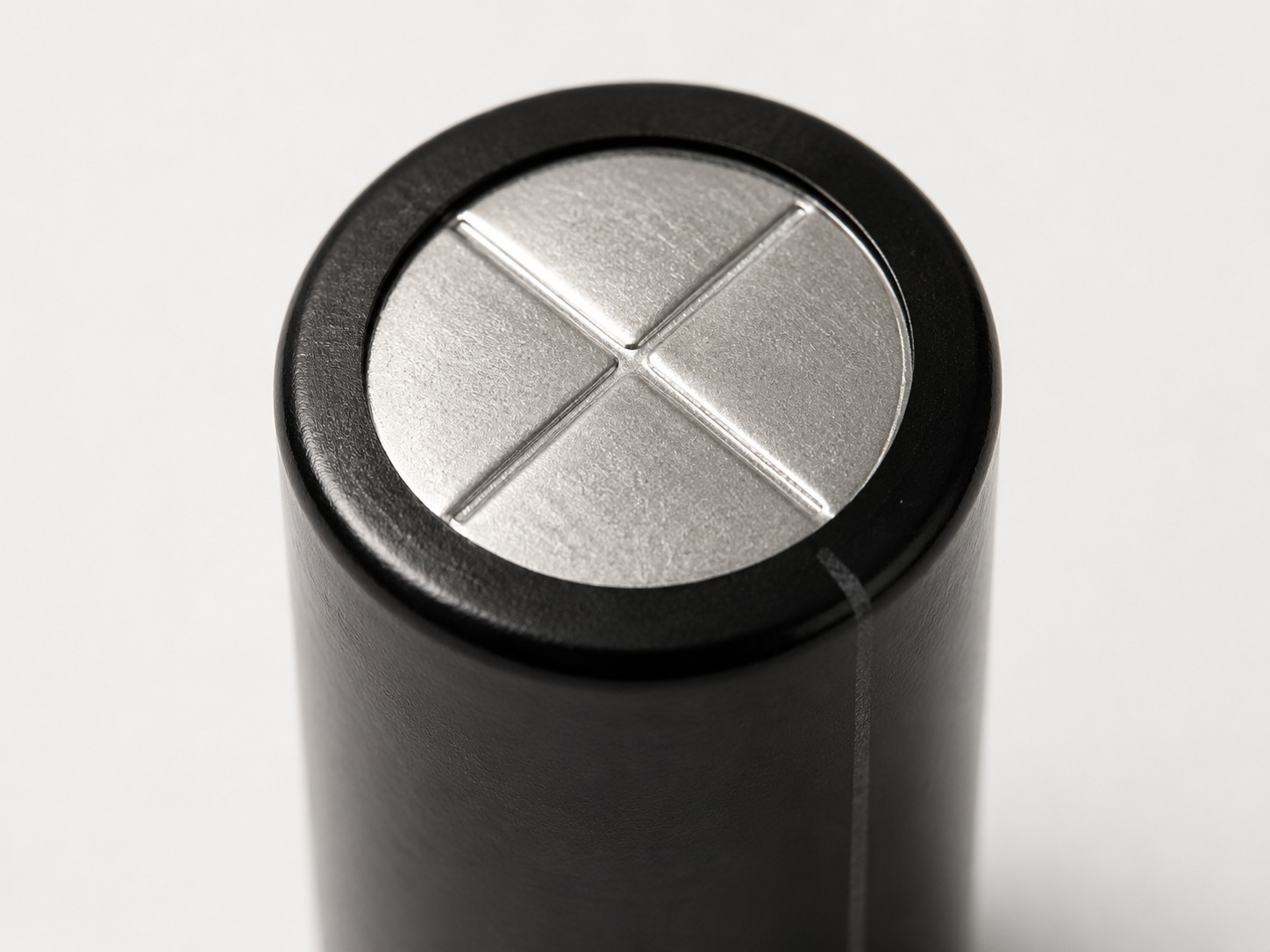

Чтобы корпус не разорвался как металлическая банка, сверху большинства электролитических конденсаторов имеется специальная насечка.



Насечка служит предохранителем. При критическом давлении корпус раскрывается именно по этим линиям.



Иногда можно увидеть фотографии взорвавшихся конденсаторов.

На самом деле они не взрываются как петарда. Обычно происходит разгерметизация корпуса, после чего наружу выходит электролит и газ.

Именно поэтому при работе с полярными конденсаторами всегда необходимо внимательно проверять правильность подключения.



Где используются конденсаторы

После знакомства с устройством конденсатора возникает вполне логичный вопрос:

Где же они применяются?

Ответ очень простой.

Практически везде.

Без конденсаторов современная электроника просто не смогла бы нормально работать.

Рассмотрим несколько наиболее распространённых примеров.



Сглаживание напряжения

Это одна из самых важных задач конденсатора.

После выпрямления переменного напряжения в блоках питания остаются небольшие пульсации.

Конденсатор заряжается в моменты высокого напряжения и отдаёт энергию, когда напряжение начинает уменьшаться.

В результате питание становится значительно более стабильным.





Кратковременный запас энергии

Иногда устройству требуется небольшое количество энергии всего на долю секунды.

Конденсатор способен быстро накопить эту энергию и так же быстро её отдать.

Именно поэтому конденсаторы используют рядом с микросхемами и процессорами.

Они помогают компенсировать кратковременные скачки потребления тока.



Работа с сигналами

Во многих электронных устройствах конденсаторы используются для обработки различных сигналов.

Они помогают отделять полезный сигнал от постоянной составляющей, фильтровать помехи и участвуют в работе различных электронных схем.

Подробно об этом мы поговорим немного позже, когда познакомимся с RC-цепями.



Запуск электродвигателей

Некоторые электрические двигатели используют специальные конденсаторы для создания пускового момента.

Такие конденсаторы можно встретить в вентиляторах, компрессорах, насосах и другой бытовой технике.

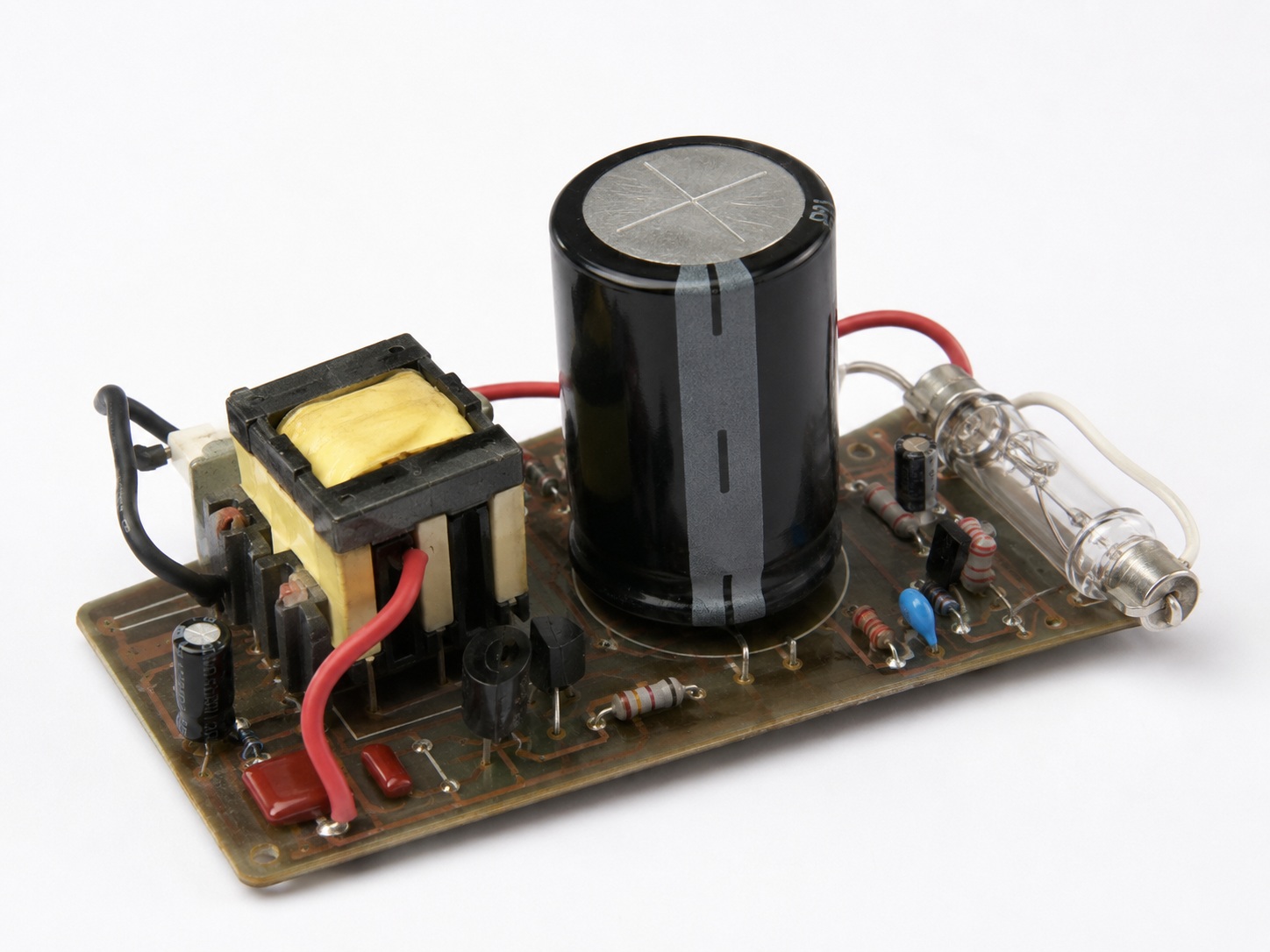

Фотовспышки

Наверняка многие замечали, насколько ярко вспыхивает фотоаппарат.

Такой короткий и мощный импульс света невозможно получить напрямую от обычной батарейки.

Сначала конденсатор постепенно накапливает энергию, а затем практически мгновенно отдаёт её лампе вспышки.



Из всех этих примеров можно сделать простой вывод.

Конденсатор не является источником питания.

Он лишь ненадолго хранит электрическую энергию и отдаёт её тогда, когда это необходимо электрической цепи.



Эксперимент

Теперь проведём небольшой опыт, который наглядно покажет, зачем вообще нужен конденсатор.

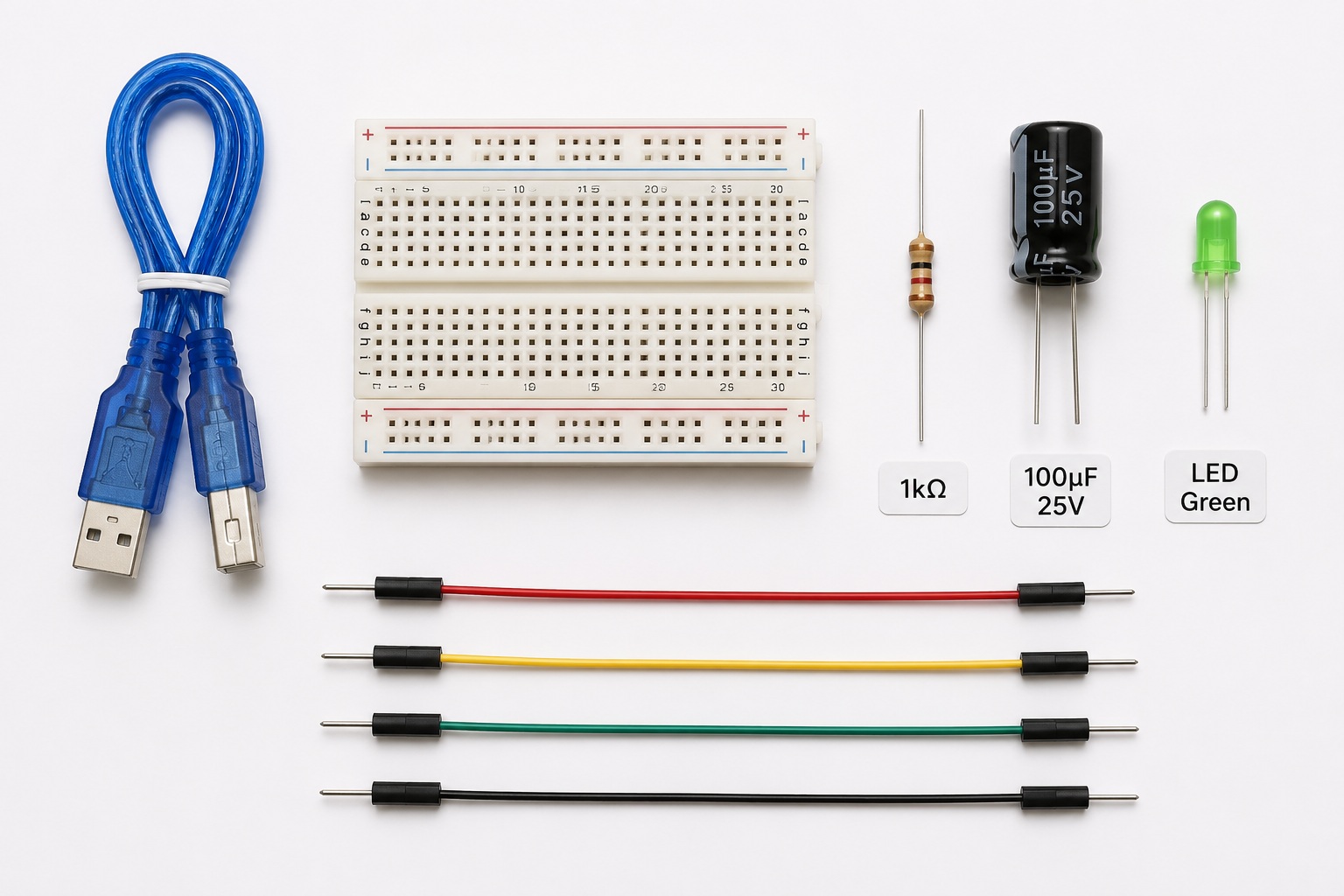

Для эксперимента понадобятся:

• батарейка 3–5 В или блок питания 5В (USB);
• светодиод;
• резистор 1 KОм;
• электролитический конденсатор 100 мкФ;
• несколько соединительных проводов.

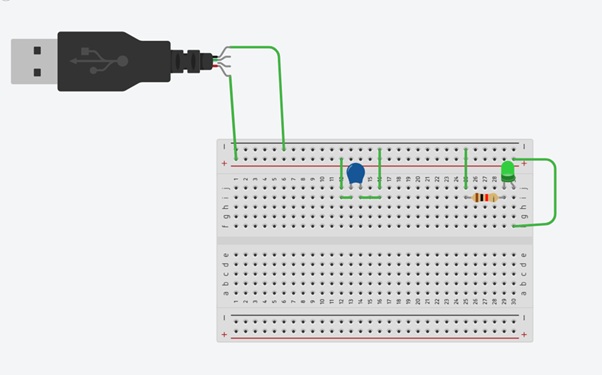

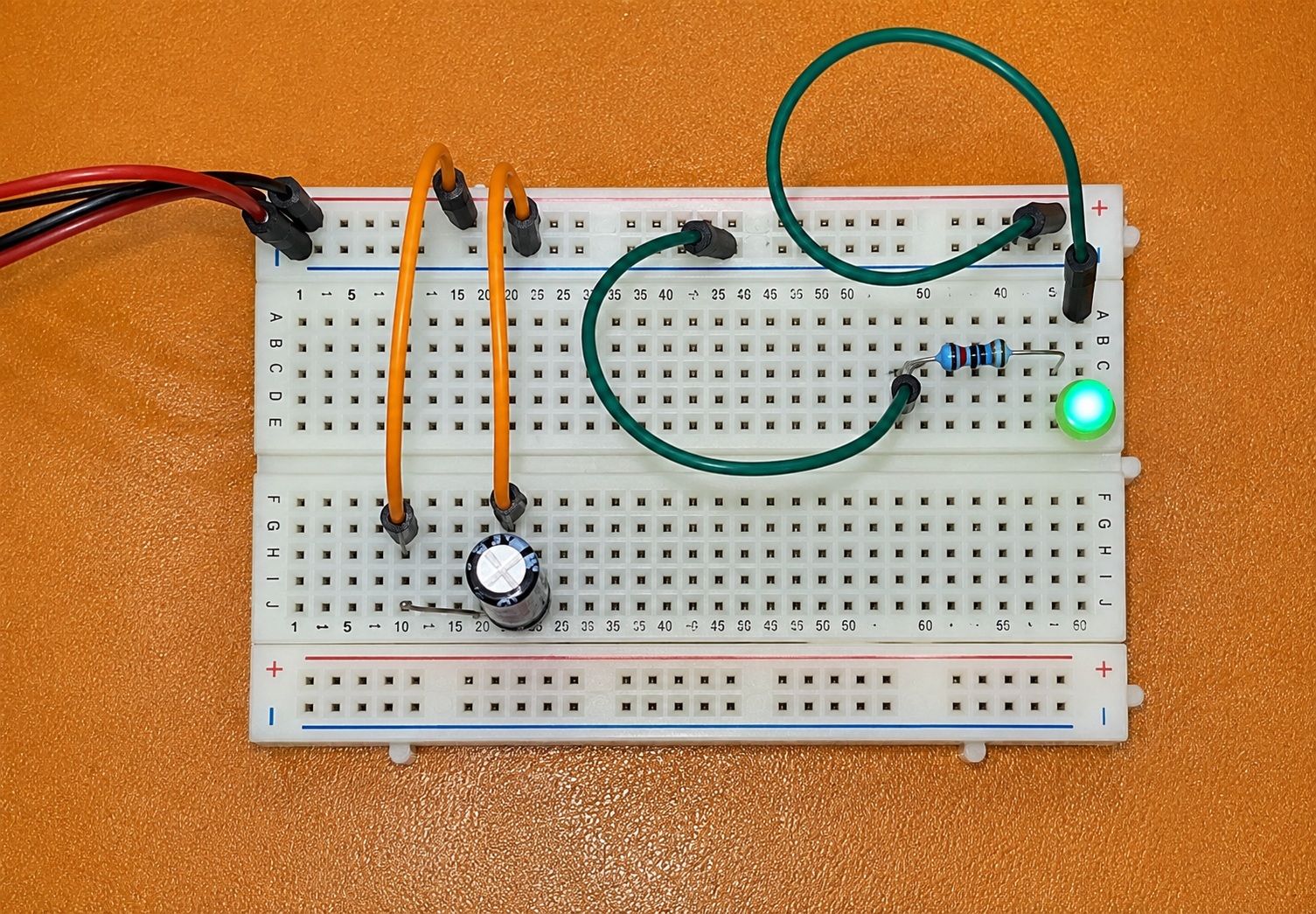

Соберите цепь так, чтобы светодиод был подключён через резистор, а конденсатор — параллельно источнику питания.







После подключения батарейки произойдёт сразу два события.

Во-первых, загорится светодиод.

Во-вторых, конденсатор начнёт заряжаться.

Подождите несколько секунд.

Теперь отключите батарейку.

Что произошло?

Если всё собрано правильно, светодиод не погаснет сразу.

Он продолжит светиться ещё некоторое время, постепенно уменьшая яркость.

Это происходит потому, что после отключения батарейки светодиод начинает получать питание уже не от источника питания, а от конденсатора.

Когда запасённая энергия закончится, светодиод полностью погаснет.

Попробуйте заменить конденсатор.

Сначала используйте 100 мкФ, затем 470 мкФ, а потом 1000 мкФ.

Вы заметите интересную закономерность.

Чем больше ёмкость конденсатора, тем дольше будет светиться светодиод после отключения питания.

Это один из самых простых экспериментов, который позволяет буквально увидеть работу конденсатора своими глазами.

Почему это работает

Во время эксперимента вы увидели интересное явление.

После отключения батарейки светодиод продолжал светиться ещё несколько секунд.

Но откуда бралась энергия, если источник питания уже отключён?

Ответ очень простой.

Пока батарейка была подключена, конденсатор постепенно заряжался.

После отключения батарейки он начал отдавать накопленную энергию обратно в электрическую цепь.

Именно поэтому светодиод не погас сразу.



Зарядка конденсатора

Представьте, что конденсатор — это небольшая ёмкость, которую постепенно заполняют водой.

Пока открыт кран, воды становится всё больше.

Похоже происходит и с конденсатором.

После подключения питания внутри него начинает накапливаться электрическая энергия.

Сначала зарядка происходит быстро, затем всё медленнее и медленнее.

Через некоторое время можно считать, что конденсатор полностью зарядился.

После этого он практически перестаёт потреблять ток.





Разрядка конденсатора

Теперь представим, что батарейку отключили.

Энергия, накопленная внутри конденсатора, никуда мгновенно не исчезает.

Если к его выводам подключён какой-либо потребитель, например светодиод, конденсатор начинает постепенно отдавать накопленную энергию.

Чем меньше энергии остаётся внутри, тем слабее становится ток.

Именно поэтому светодиод сначала светит ярко, затем всё тусклее и в конце концов полностью гаснет.





Почему большие конденсаторы работают дольше?

Во время эксперимента вы могли заметить ещё одну закономерность.

Конденсатор ёмкостью 1000 мкФ поддерживал свечение светодиода значительно дольше, чем конденсатор 100 мкФ.

Причина очень проста.

Большой конденсатор способен накопить больше энергии.

А значит, после отключения питания ему потребуется больше времени, чтобы полностью её отдать.

Именно поэтому в блоках питания часто используют достаточно большие электролитические конденсаторы.

Они помогают поддерживать стабильное напряжение даже тогда, когда источник питания на короткое время перестаёт его обеспечивать.



Что означает ёмкость?

На корпусе любого конденсатора можно увидеть число.

Например:

• 100 мкФ
• 470 мкФ
• 1000 мкФ

Эта величина называется ёмкостью.

Чем больше ёмкость, тем больше электрической энергии способен накопить конденсатор.

Важно понимать, что большая ёмкость не означает более высокое напряжение.

Она лишь показывает, какое количество энергии может храниться внутри компонента.

Именно поэтому для разных задач используются конденсаторы с разной ёмкостью.

Где-то достаточно очень маленького керамического конденсатора, а где-то необходим большой электролитический.



Ошибки новичков

При работе с конденсаторами начинающие радиолюбители чаще всего совершают несколько типичных ошибок.

Если знать о них заранее, можно избежать повреждения компонентов и сделать работу безопаснее.



Ошибка №1. Перепутать полярность

Это самая распространённая ошибка.

Если подключить полярный конденсатор наоборот, он может выйти из строя.

Перед включением питания всегда ещё раз проверьте, где находится плюс, а где минус.



Ошибка №2. Использовать слишком маленькое рабочее напряжение

На корпусе конденсатора обычно указано не только значение ёмкости, но и максимальное рабочее напряжение.

Например:

• 16 В;
• 25 В;
• 50 В;
• 100 В.

Это означает, что превышать указанное напряжение нельзя.

Если подключить конденсатор к более высокому напряжению, он может быть повреждён.

Лучше всегда выбирать конденсатор с небольшим запасом по напряжению.

Например, если схема работает от 12 В, безопаснее использовать конденсатор на 16 В, 25 В или 35 В, чем на 10 В.



Ошибка №3. Замыкать выводы отвёрткой

После отключения питания некоторые конденсаторы ещё долго сохраняют заряд.

Особенно это касается больших конденсаторов, установленных в блоках питания.

Иногда начинающие пытаются разрядить их, просто замкнув выводы металлической отвёрткой.

Так делать не рекомендуется.

При большой ёмкости может появиться яркая искра, способная повредить как сам конденсатор, так и инструмент.

Гораздо безопаснее разряжать конденсатор через резистор подходящего сопротивления.



Ошибка №4. Считать, что любой конденсатор безопасен

Большинство конденсаторов, используемых в небольших электронных проектах, абсолютно безопасны.

Однако в сетевых блоках питания, телевизорах, микроволновых печах и другой бытовой технике могут использоваться конденсаторы, заряженные до сотен вольт.

Даже после отключения устройства от сети они способны сохранять опасное напряжение.

Если у вас ещё нет опыта ремонта такой техники, лучше не разбирать её самостоятельно.



Вывод

Сегодня вы познакомились ещё с одним очень важным электронным компонентом.

Теперь вы знаете, что конденсатор способен временно накапливать электрическую энергию и отдавать её обратно в электрическую цепь.

Вы узнали, как он устроен, какие бывают виды конденсаторов, чем отличаются полярные и неполярные модели, где они используются и почему после отключения питания светодиод продолжает светиться ещё некоторое время.

Хотя снаружи конденсаторы могут сильно отличаться друг от друга, принцип их работы остаётся одинаковым.

Именно благодаря своей способности быстро запасать и отдавать энергию они стали незаменимой частью практически любой современной электронной схемы.



Что дальше?

До этого момента мы рассматривали конденсатор как отдельный компонент.

Но его настоящие возможности раскрываются тогда, когда он начинает работать вместе с другими элементами схемы.

В следующей статье мы познакомимся с RC-цепочкой — одним из самых важных сочетаний резистора и конденсатора.

Вы узнаете, почему конденсатор заряжается не мгновенно, как можно создавать задержку включения, сглаживать сигналы и строить простейшие электронные фильтры.

Эти принципы используются в огромном количестве устройств — от простых мигающих светодиодов до сложной цифровой техники.



Итог

После прочтения этой статьи вы должны запомнить несколько простых правил:

• Конденсатор временно накапливает электрическую энергию.
• Он состоит из двух проводящих пластин, разделённых диэлектриком.
• Конденсаторы бывают разных типов, но работают по одному принципу.
• Полярные конденсаторы необходимо подключать с соблюдением полярности.
• Чем больше ёмкость, тем больше энергии способен накопить конденсатор.
• Конденсаторы используются практически во всех электронных устройствах.
• Перед работой с высоковольтной техникой необходимо помнить, что большие конденсаторы могут сохранять опасный заряд даже после отключения питания.

Также вы можете:

🔧 перейти в Раздел «Устройства»— чтобы увидеть практические примеры;
📘 продолжить обучение в Разделе «Обучение»
💬 задать вопрос или обсудить тему на Форуме.
