Czym jest rezystor i do czego służy
1. Co będziemy robić
W tej lekcji poznamy jeden z najważniejszych elementów elektroniki — rezystor.
Kiedy ludzie zaczynają uczyć się elektroniki, bardzo często pojawia się pytanie:
po co w ogóle potrzebny jest rezystor?
Przecież niektóre elementy mogą działać nawet bez niego.
W rzeczywistości bez rezystorów współczesna elektronika praktycznie nie mogłaby istnieć.
Są one używane:
- w zasilaczach
- mikrokontrolerach
- układach tranzystorowych
- czujnikach
- dzielnikach napięcia
- układach sterowania
Jeśli rozbierzesz prawie dowolne urządzenie elektroniczne, wewnątrz na pewno znajdziesz rezystory.
2. Czym jest rezystor
Rezystor to element elektroniczny, który tworzy opór dla przepływu prądu elektrycznego.
Głównym zadaniem rezystora jest ograniczanie prądu oraz kontrolowanie napięcia w obwodzie elektrycznym.
Jeśli podłączymy niektóre elementy elektroniczne bezpośrednio do źródła zasilania, może przez nie popłynąć zbyt duży prąd.
W rezultacie element może:
- przegrzać się
- działać nieprawidłowo
- lub całkowicie ulec uszkodzeniu
Właśnie przed tym pomaga chronić rezystor.
3. Czym jest rezystancja
Każdy rezystor posiada określoną rezystancję.
Rezystancja pokazuje, jak bardzo rezystor utrudnia przepływ prądu elektrycznego.
Rezystancję mierzy się w:
omach (Ω)
Prosta analogia
Działanie rezystora można porównać do rury, przez którą przepływa woda.
- szeroka rura → woda przepływa łatwo
- wąska rura → przepływ staje się mniejszy
W elektronice sytuacja wygląda podobnie:
im większa rezystancja, tym trudniej prądowi przepływać przez obwód.
4. Z czego składa się rezystor

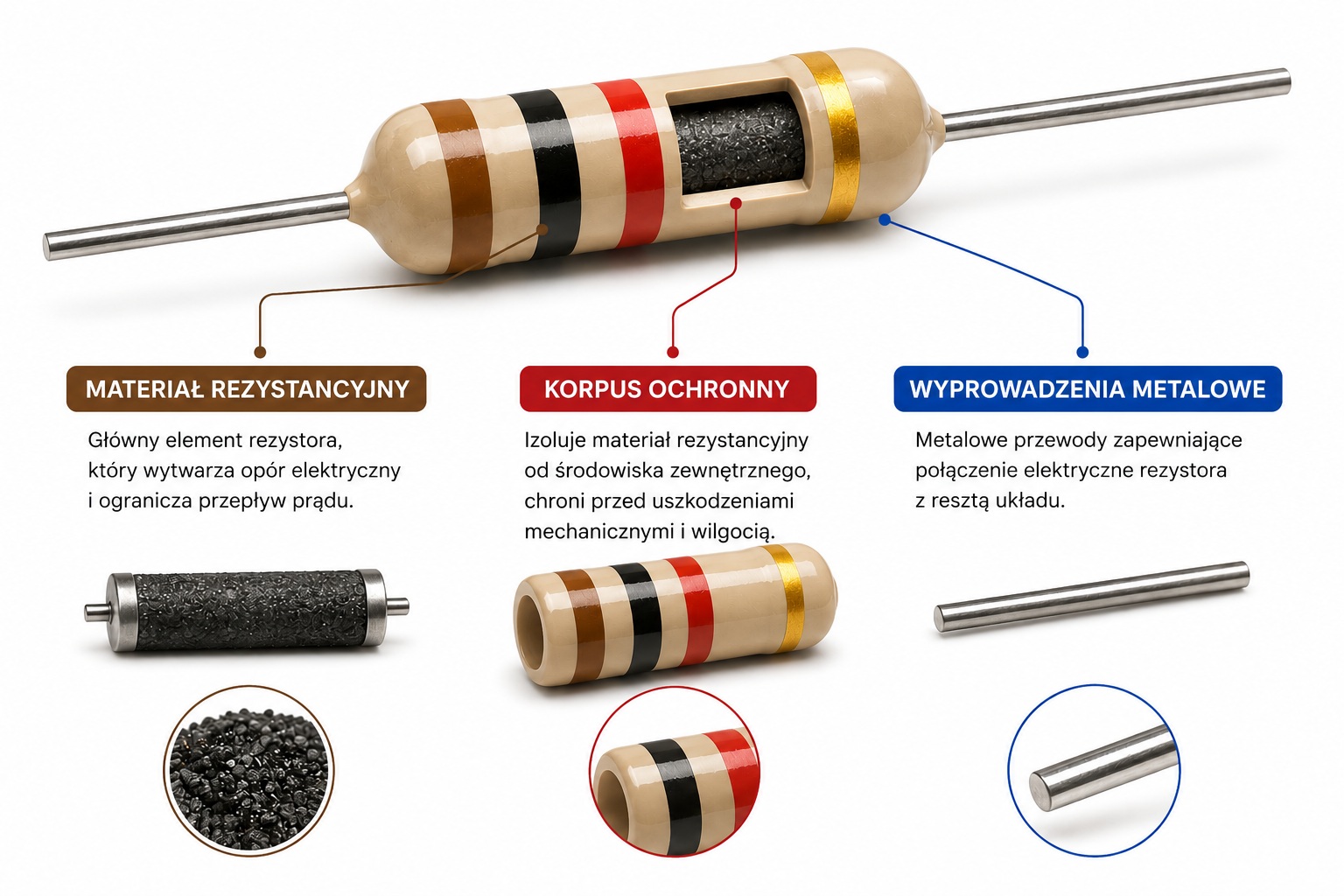

Typowy rezystor składa się z:
- materiału rezystancyjnego
- metalowych wyprowadzeń
- ochronnej obudowy
W zależności od rodzaju rezystora jego konstrukcja może się różnić, ale zasada działania pozostaje taka sama.
5. Oznaczenia na schematach
Na schematach elektronicznych rezystory oznaczane są na kilka sposobów.

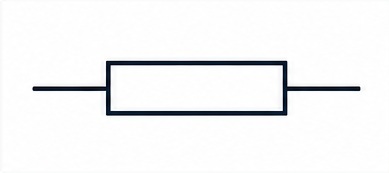

Europejskie oznaczenie

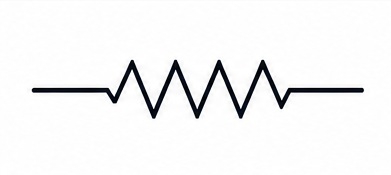

Amerykańskie oznaczenie
Oba warianty są używane w elektronice, dlatego z czasem będziesz spotykać je równie często.
6. Dlaczego rezystor się nagrzewa
Kiedy przez rezystor przepływa prąd elektryczny, część energii zamienia się w ciepło.
Dlatego podczas pracy rezystor może się nagrzewać.
Jeśli przez mały rezystor przepływa zbyt duży prąd:
❌ zaczyna się przegrzewać
❌ ciemnieje
❌ może całkowicie się spalić
Moc rezystora
Aby rezystor pracował bezpiecznie, producenci określają jego maksymalną moc.
Popularne wartości:

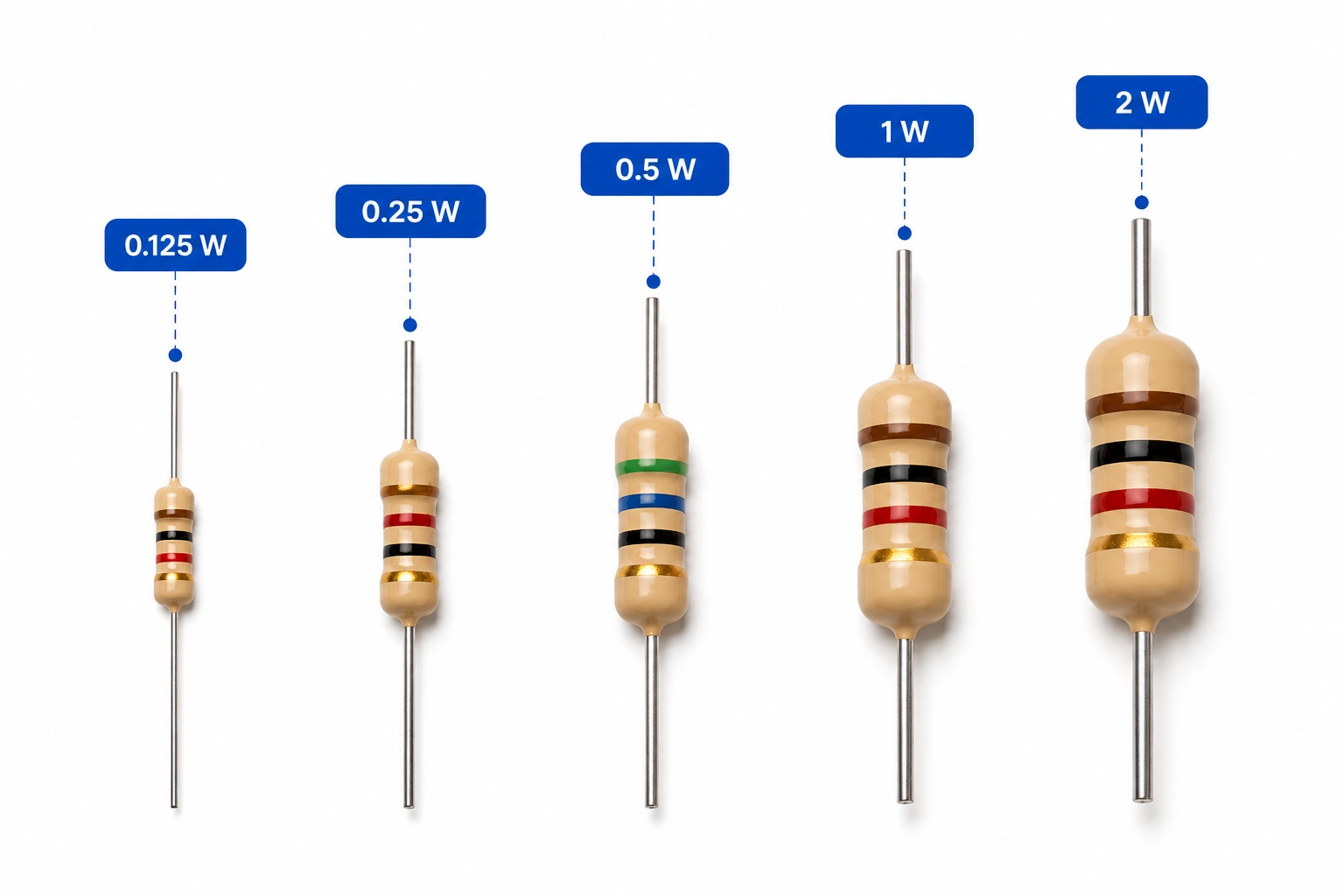

- 0.125 W
- 0.25 W
- 0.5 W
- 1 W
Im większa moc rezystora, tym większy jest jego fizyczny rozmiar.
7. Oznaczenia kolorowe

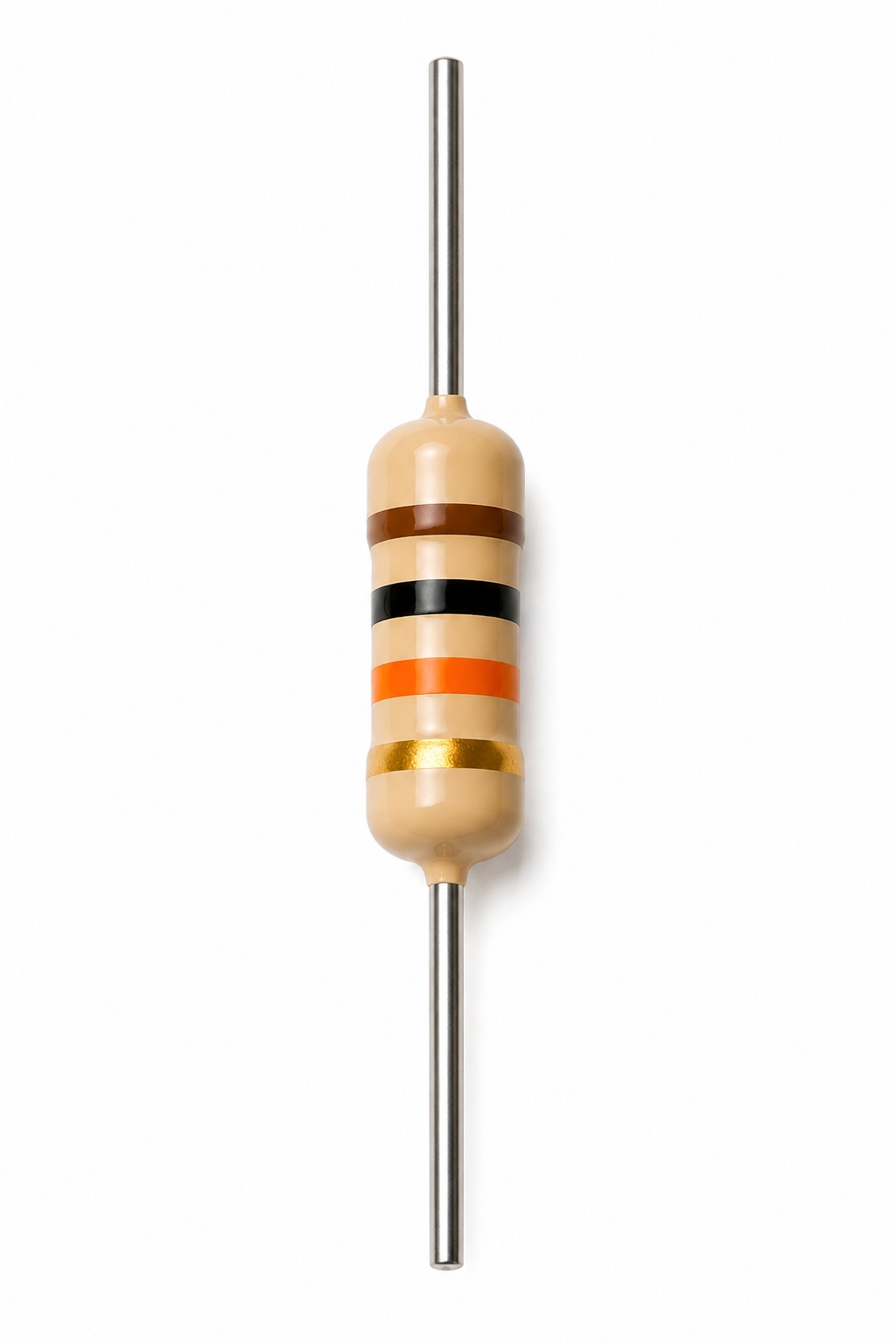

Większość rezystorów posiada kolorowe paski.
Paski te pokazują:
- rezystancję
- tolerancję
- czasami dodatkowe parametry
Dlaczego stosuje się paski kolorowe
Rezystory są zazwyczaj bardzo małe.
Umieszczanie na nich cyfr byłoby niewygodne, dlatego stosuje się system oznaczeń kolorowych.
Z czasem nauczysz się rozpoznawać wartość rezystora tylko po kolorach.
8. Gdzie są używane rezystory
Rezystory są używane praktycznie w całej współczesnej elektronice.
Na przykład:
- ograniczanie prądu
- dzielniki napięcia
- ochrona tranzystorów
- obsługa przycisków i czujników
- zasilacze
- układy sterowania
Bez rezystorów działanie większości urządzeń elektronicznych byłoby niemożliwe.
9. Rezystory zmienne
Oprócz zwykłych rezystorów istnieją również rezystory zmienne.
Ich rezystancję można zmieniać ręcznie.
Gdzie są używane rezystory zmienne

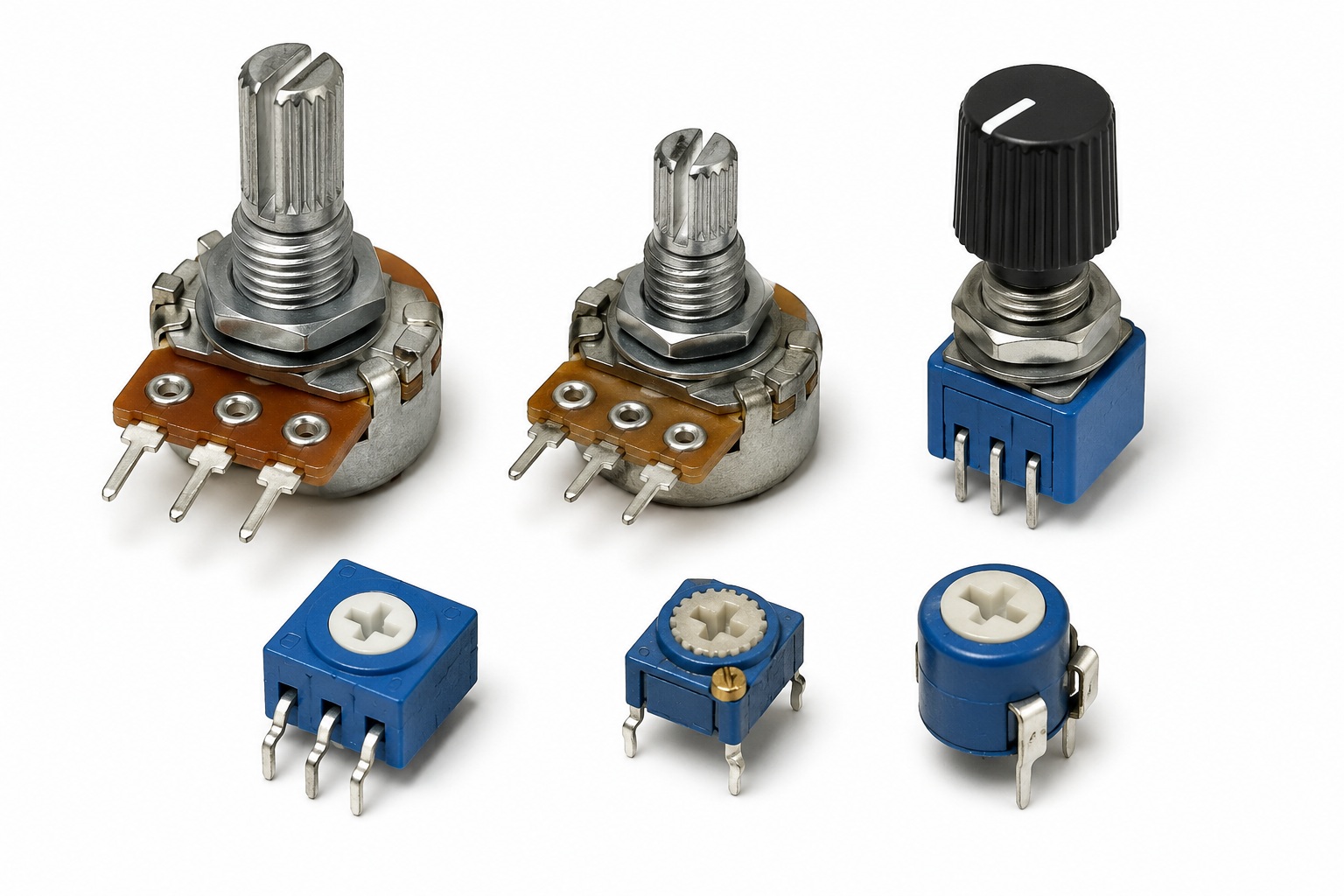

Jeśli kiedyś regulowałeś głośność starych głośników lub jasność światła za pomocą obracającego się pokrętła — bardzo możliwe, że wewnątrz znajdował się rezystor zmienny.
Rezystory zmienne są stosowane:
- do regulacji głośności
- zmiany jasności
- ustawiania napięcia
- regulacji prędkości obrotowej
- regulacji czułości czujników
Jak działa rezystor zmienny

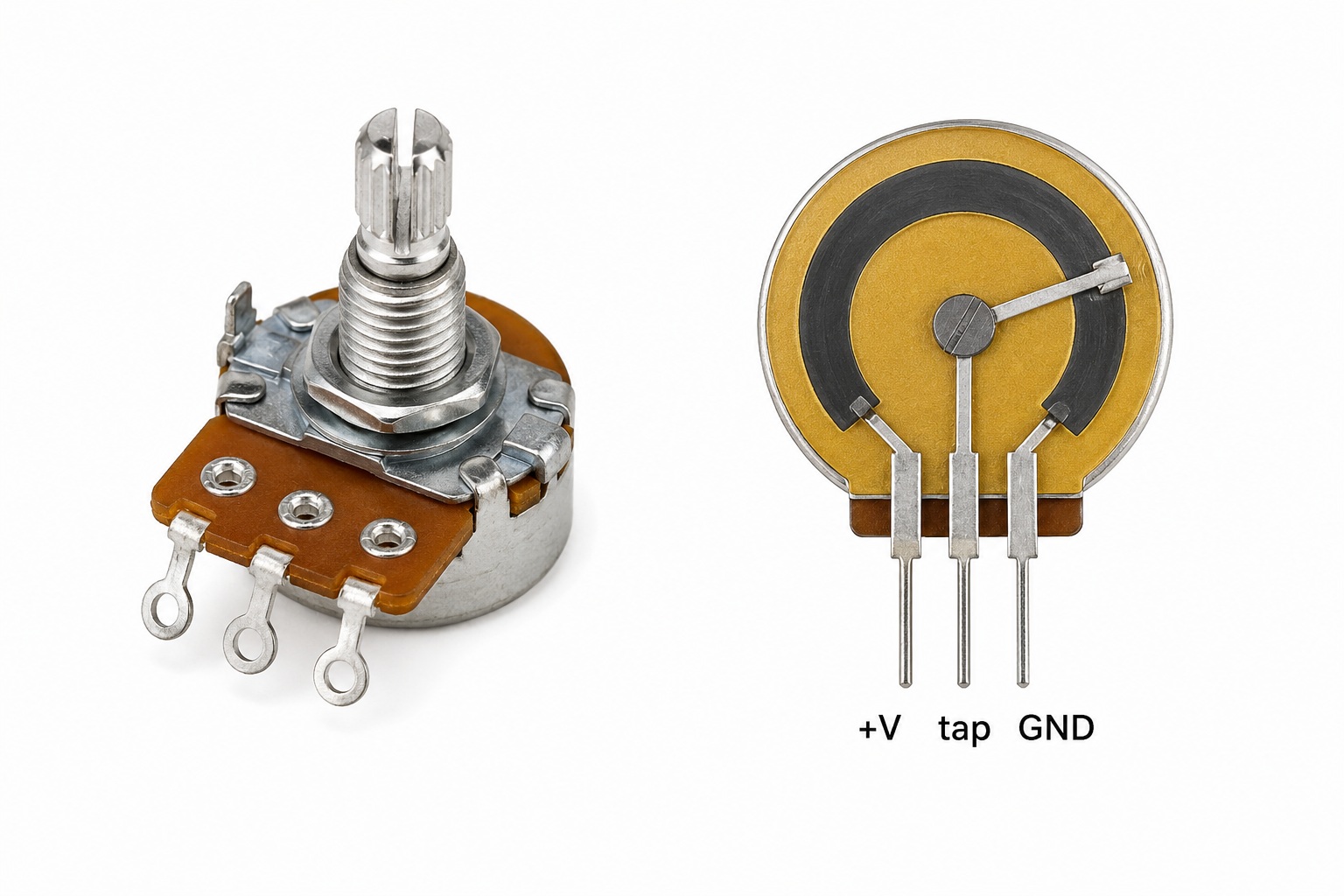

Wewnątrz takiego rezystora znajduje się ścieżka rezystancyjna oraz ruchomy kontakt.
Kiedy obracamy pokrętło:
- kontakt się przesuwa
- rezystancja się zmienia
- zmienia się prąd lub napięcie w obwodzie
Dzięki temu urządzenie zaczyna działać inaczej.
Potencjometr
Jednym z najpopularniejszych rodzajów rezystorów zmiennych jest:
potencjometr
Potencjometry bardzo często są wykorzystywane:
- w sprzęcie audio
- zasilaczach
- regulatorach jasności
- różnych urządzeniach elektronicznych
10. Dzielnik napięcia
Jednym z najważniejszych zastosowań rezystorów jest dzielnik napięcia.
Jeśli połączymy dwa rezystory w odpowiedni sposób, możemy uzyskać inne napięcie.
Na przykład:

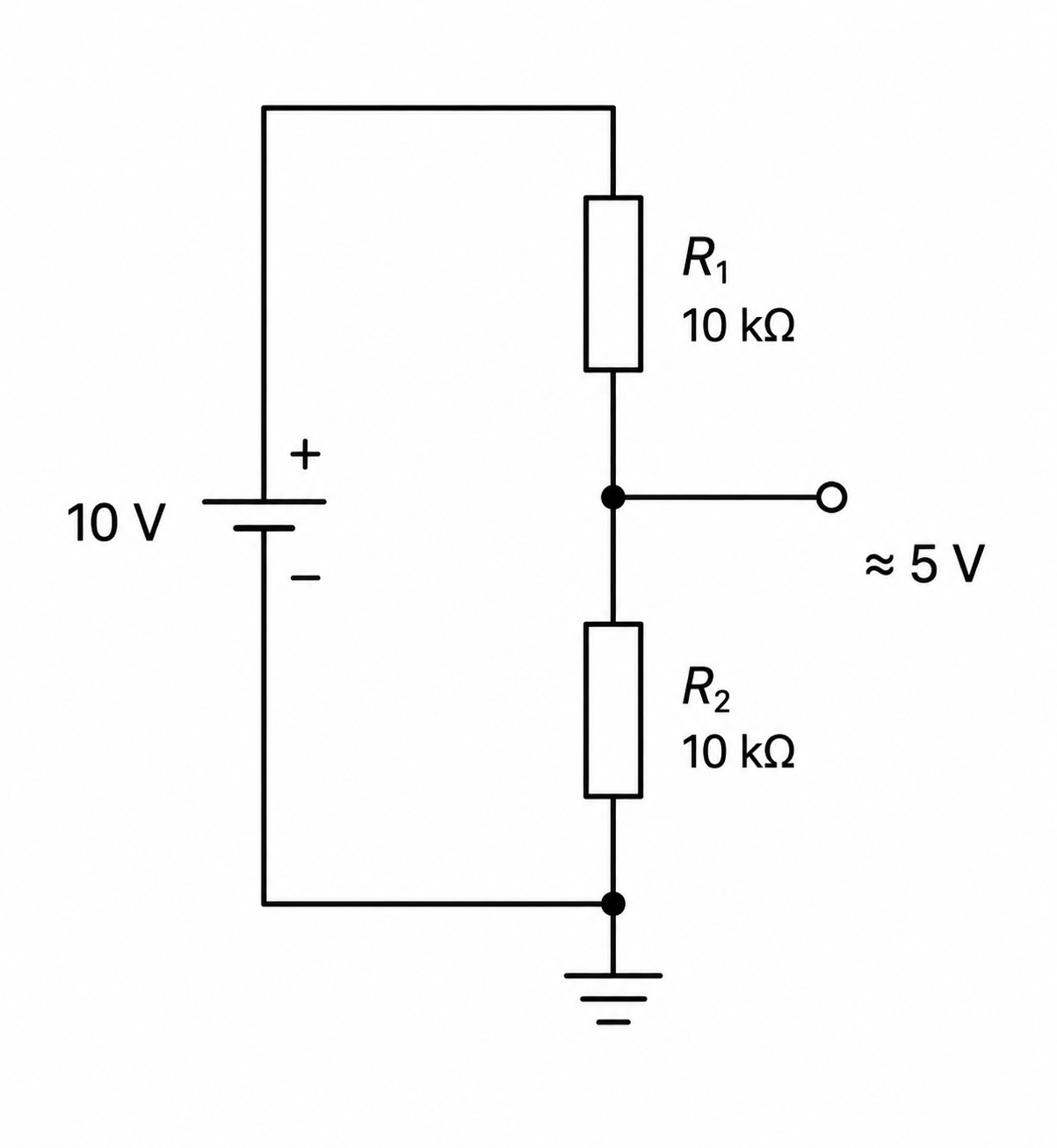

- z 10 V uzyskać około 5 V
Gdzie stosuje się dzielnik napięcia
Dzielniki napięcia są stosowane:
- w czujnikach
- mikrokontrolerach
- układach pomiarowych
- wejściach analogowych
- układach sterowania
To jedno z najczęściej spotykanych rozwiązań w elektronice.
11. Najczęstsze błędy początkujących
❌ Rezystory są potrzebne tylko do diod LED
✔ W rzeczywistości rezystory są stosowane prawie we wszystkich układach elektronicznych
❌ Wszystkie rezystory są takie same
✔ Różnią się rezystancją, mocą i zastosowaniem
❌ Im większa rezystancja, tym lepiej
✔ Zbyt duża rezystancja również może przeszkadzać w działaniu układu
Podsumowanie
Teraz już wiesz:
- czym jest rezystor
- do czego służy
- czym jest rezystancja
- dlaczego rezystory się nagrzewają
- gdzie są używane zwykłe i zmienne rezystory
Rezystor jest jednym z najważniejszych elementów każdego układu elektronicznego.
Co dalej
W następnej lekcji poznamy diodę LED i dowiemy się, dlaczego do jej prawidłowej pracy prawie zawsze potrzebny jest rezystor.
Możesz również:
🔧 przejść do działu „Urządzenia”, aby zobaczyć praktyczne zastosowania;
📘 kontynuować naukę w dziale „Edukacja”;
💬 zadać pytanie lub podyskutować na forum.
