Что такое резистор и зачем он нужен
1. Что будем делать
В этом уроке мы познакомимся с одним из самых важных компонентов электроники — резистором.
Когда люди впервые начинают изучать электронику, у них часто возникает вопрос:
зачем вообще нужен резистор?
Ведь некоторые компоненты могут работать и без него.
На самом деле без резисторов современная электроника практически невозможна.
Они используются:
- в блоках питания
- микроконтроллерах
- транзисторных схемах
- датчиках
- делителях напряжения
- системах управления
Если разобрать практически любое электронное устройство, внутри обязательно будут резисторы.
2. Что такое резистор
Резистор — это электронный компонент, который создаёт сопротивление электрическому току.
Главная задача резистора — ограничивать ток и управлять напряжением в электрической цепи.
Если подключить некоторые электронные компоненты напрямую к источнику питания, через них может пройти слишком большой ток.
Из-за этого компонент может:
- перегреться
- начать работать неправильно
- или полностью выйти из строя
Именно резистор помогает избежать подобных ситуаций.
3. Что такое сопротивление
Каждый резистор имеет определённое сопротивление.
Сопротивление показывает, насколько сильно резистор мешает прохождению электрического тока.
Измеряется сопротивление в:
Омах (Ω)
Простая аналогия
Работу резистора можно сравнить с трубой, по которой течёт вода.
- широкая труба → вода проходит легко
- узкая труба → поток уменьшается
В электричестве происходит похожая ситуация:
чем больше сопротивление — тем сложнее электрическому току проходить через цепь.

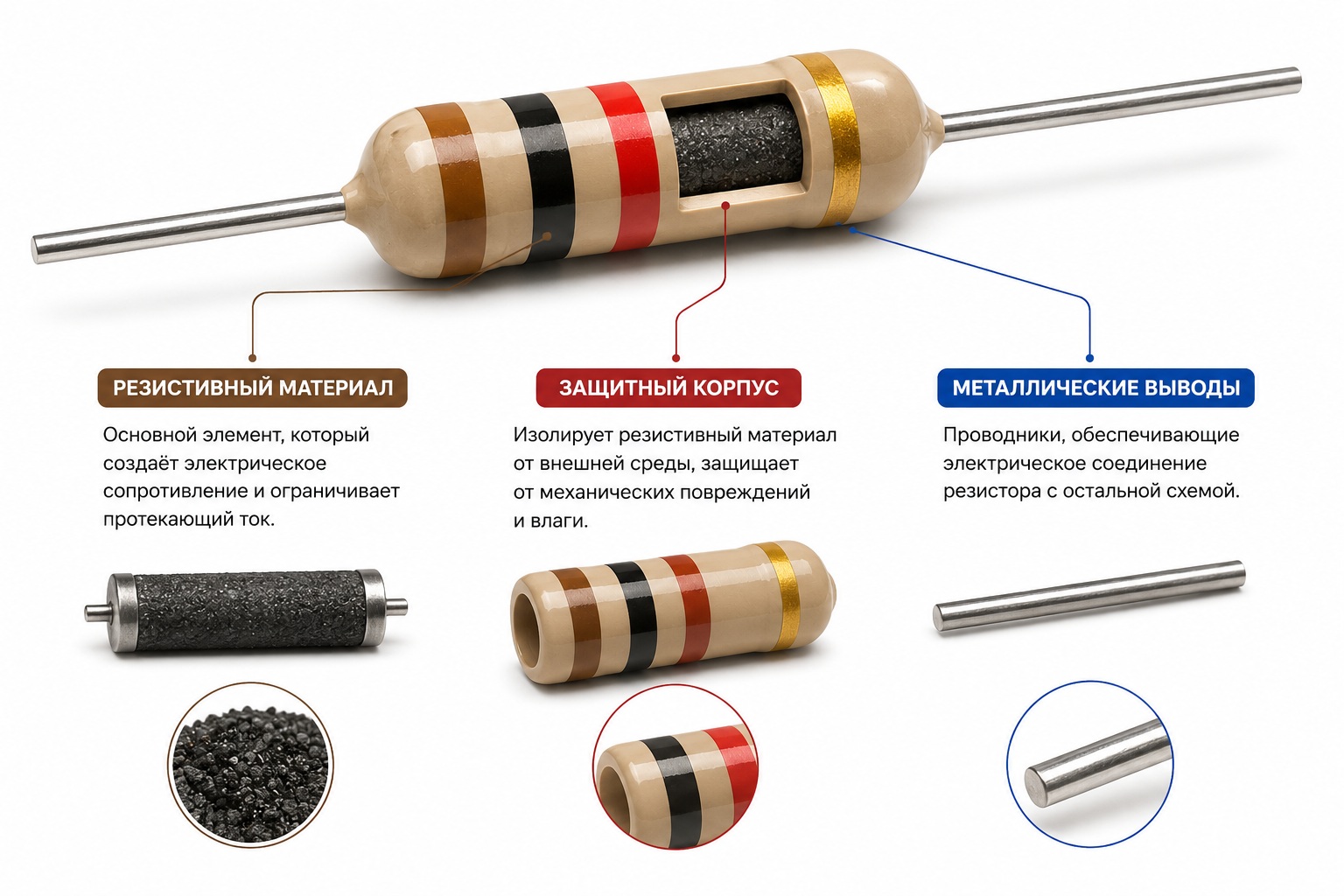

4. Из чего состоит резистор
Обычный резистор состоит из:
- резистивного материала
- металлических выводов
- защитного корпуса
В зависимости от типа резистора конструкция может немного отличаться, но принцип работы остаётся одинаковым.
5. Обозначение на схемах
На электронных схемах резисторы обозначаются несколькими способами.

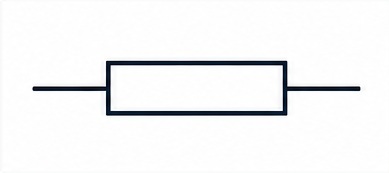

Европейское обозначение

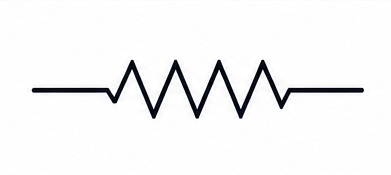

Американское обозначение
Оба варианта используются в электронике, поэтому со временем ты будешь встречать их одинаково часто.
6. Почему резистор нагревается
Когда через резистор проходит электрический ток, часть энергии превращается в тепло.
Именно поэтому во время работы резистор может нагреваться.
Если через маленький резистор проходит слишком большой ток:
❌ он начинает перегреваться
❌ темнеет
❌ может полностью сгореть

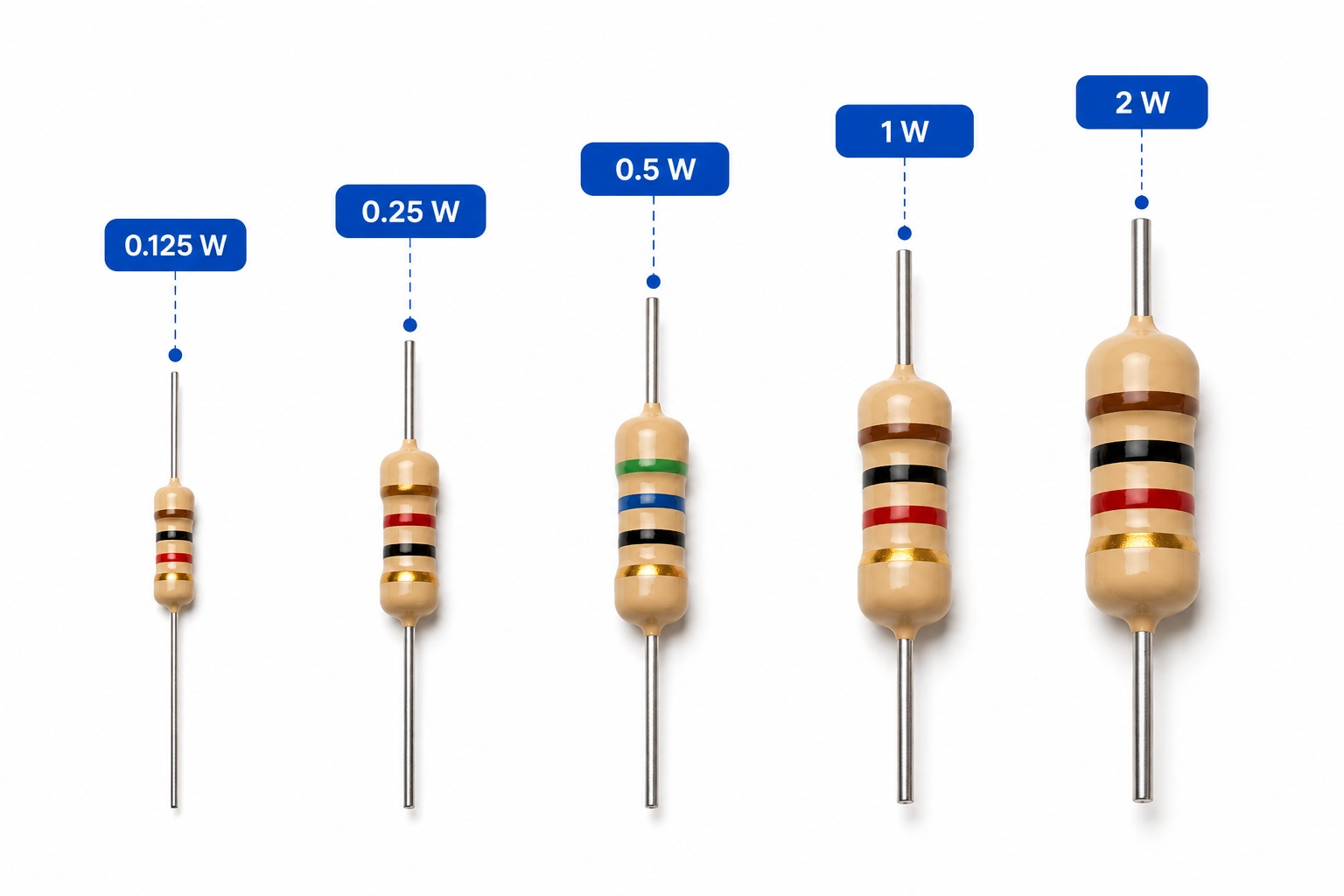

Мощность резистора
Чтобы резистор работал безопасно, производители указывают его максимальную мощность.
Популярные варианты:
- 0.125 Вт
- 0.25 Вт
- 0.5 Вт
- 1 Вт
Чем больше мощность резистора — тем больше его физический размер.

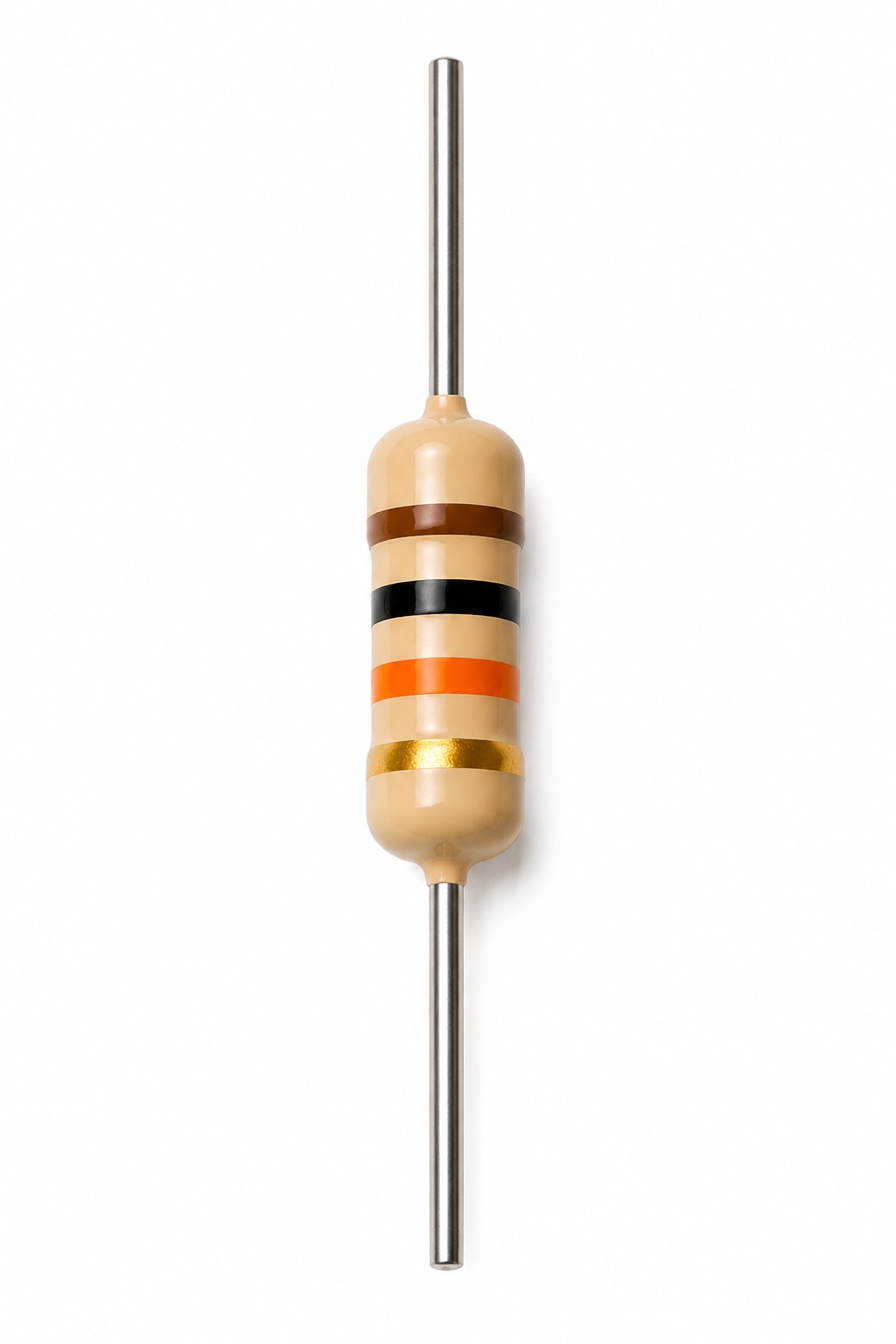

7. Цветовая маркировка
Большинство резисторов имеют цветные полоски.
Эти полоски показывают:
- сопротивление
- допуск
- иногда дополнительные параметры
Почему используются полоски
Резисторы обычно имеют очень маленький размер.
Наносить на них цифры неудобно, поэтому используется система цветовой маркировки.
Со временем ты научишься быстро определять сопротивление резистора просто по цветам.
8. Где используются резисторы
Резисторы используются практически во всей современной электронике.
Например:
- ограничение тока
- делители напряжения
- защита транзисторов
- работа кнопок и датчиков
- блоки питания
- схемы управления
Без резисторов работа большинства электронных устройств была бы невозможна.

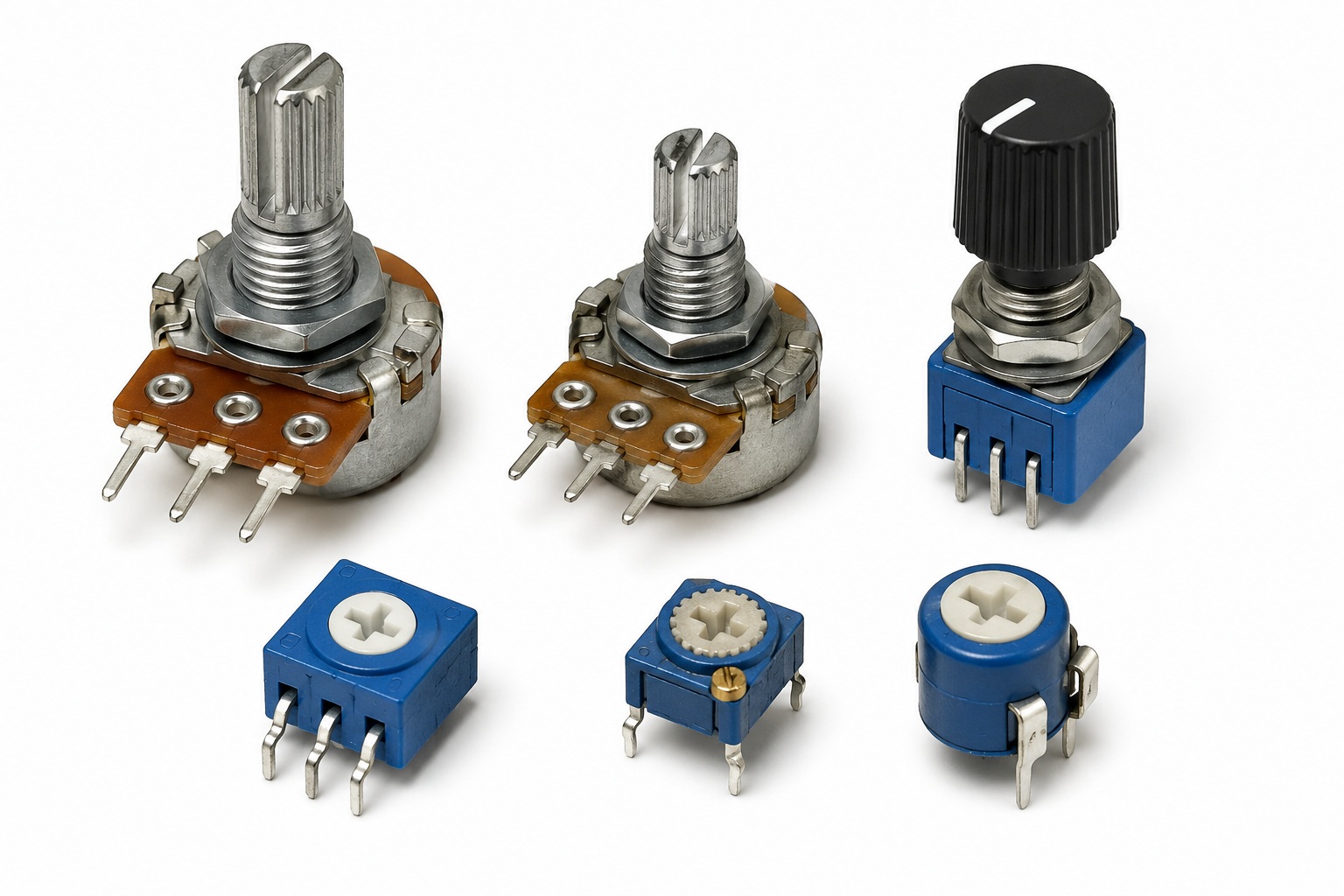

9. Переменные резисторы
Кроме обычных резисторов существуют и переменные резисторы.
Их сопротивление можно изменять вручную.
Где используются переменные резисторы
Если ты когда-нибудь регулировал громкость старых колонок или яркость света при помощи вращающейся ручки — скорее всего внутри находился переменный резистор.
Переменные резисторы используются:
- для регулировки громкости
- изменения яркости
- настройки напряжения
- регулировки скорости вращения
- настройки чувствительности датчиков
Как работает переменный резистор
Внутри такого резистора находится резистивная дорожка и подвижный контакт.
Когда мы вращаем ручку:
- контакт перемещается
- сопротивление изменяется
- изменяется ток или напряжение в цепи
Именно поэтому устройство начинает работать по-другому.

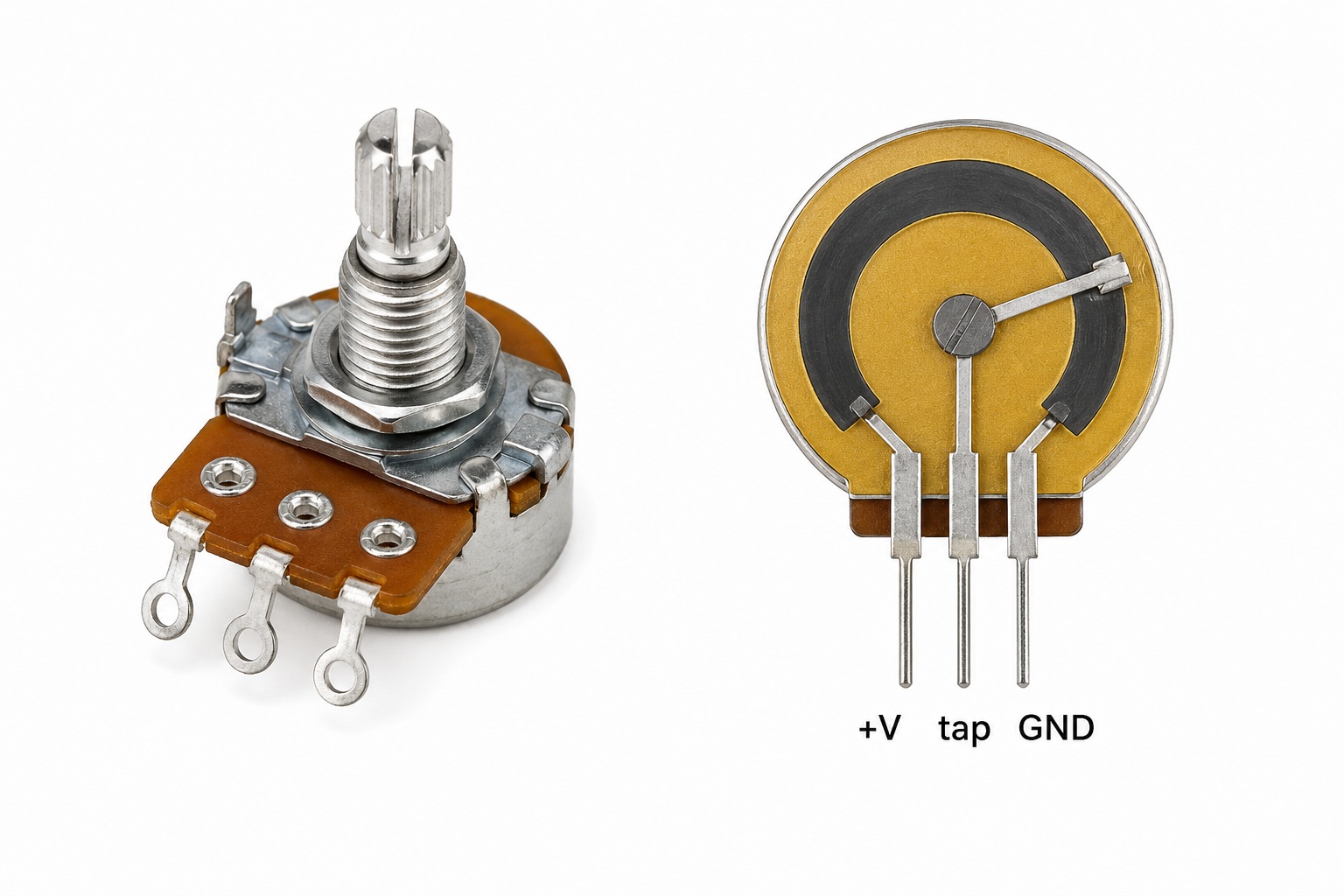

Потенциометр
Один из самых распространённых типов переменного резистора называется:
Потенциометр
Потенциометры очень часто используются:
- в аудиотехнике
- блоках питания
- регуляторах яркости
- различных электронных устройствах

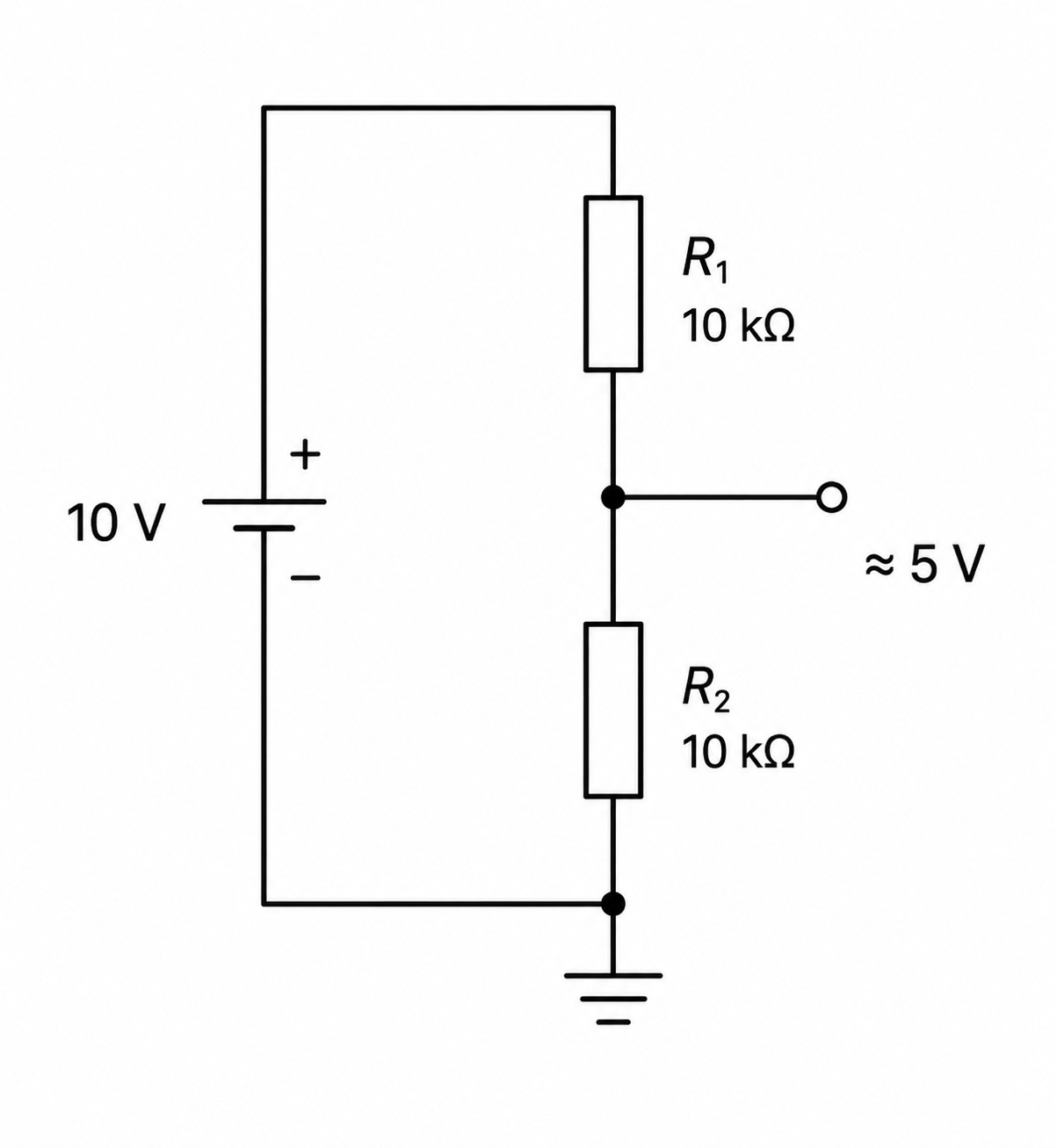

10. Делитель напряжения
Одно из самых важных применений резисторов — делитель напряжения.
Если соединить два резистора определённым образом, можно получить другое напряжение.
Например:
- из 10 В получить примерно 5 В
Где используется делитель напряжения
Делители напряжения используются:
- в датчиках
- микроконтроллерах
- измерительных схемах
- аналоговых входах
- схемах управления
Это одно из самых распространённых решений в электронике.
11. Ошибки новичков
❌ Резисторы нужны только для светодиодов
✔ На самом деле резисторы используются почти во всех электронных схемах
❌ Все резисторы одинаковые
✔ Они отличаются сопротивлением, мощностью и назначением
❌ Чем больше сопротивление — тем лучше
✔ Слишком большое сопротивление тоже может мешать работе схемы
Вывод
Теперь ты знаешь:
- что такое резистор
- зачем он нужен
- что такое сопротивление
- почему резисторы нагреваются
- где используются обычные и переменные резисторы
Резистор — один из самых важных компонентов любой электронной схемы.
Что дальше
В следующем уроке мы познакомимся со светодиодом и разберём, почему для его правильной работы почти всегда нужен резистор.
