Prawo Ohma — zależność między napięciem, prądem i oporem
W poprzednich artykułach poznaliśmy trzy podstawowe pojęcia:
napięcie — to, co wprawia ładunki w ruch
prąd — ruch ładunków elektrycznych
opór — to, co ten ruch ogranicza
Każde z tych pojęć jest ważne samo w sobie.
Jednak dopiero zrozumienie ich wzajemnych zależności pozwala w pełni pojąć działanie obwodów elektrycznych.
Tę zależność opisuje właśnie prawo Ohma.
Jak odkryto tę zależność
Na początku XIX wieku elektryczność była już intensywnie badana.
Po wynalezieniu źródeł napięcia możliwe stało się prowadzenie eksperymentów z prądem w kontrolowanych warunkach.
Mimo to zachowanie obwodów pozostawało trudne do przewidzenia.
Nie było jasne:
jak zmienia się prąd przy zmianie napięcia
jak wpływa materiał przewodnika
dlaczego różne obwody zachowują się inaczej
Niemiecki fizyk Georg Ohm przeprowadził serię eksperymentów i odkrył, że między tymi wielkościami istnieje ścisła zależność.
👉 Więcej o nim znajdziesz w artykule „Georg Ohm” w sekcji „Znaczące postacie”.
Istota prawa Ohma
Prawo Ohma opisuje zależność między napięciem, prądem i oporem.
Pokazuje, że prąd w obwodzie zależy od dwóch czynników:
siły, która go wywołuje, oraz przeszkody, która go ogranicza.
Innymi słowy:
im większe napięcie, tym większy prąd
im większy opór, tym mniejszy prąd

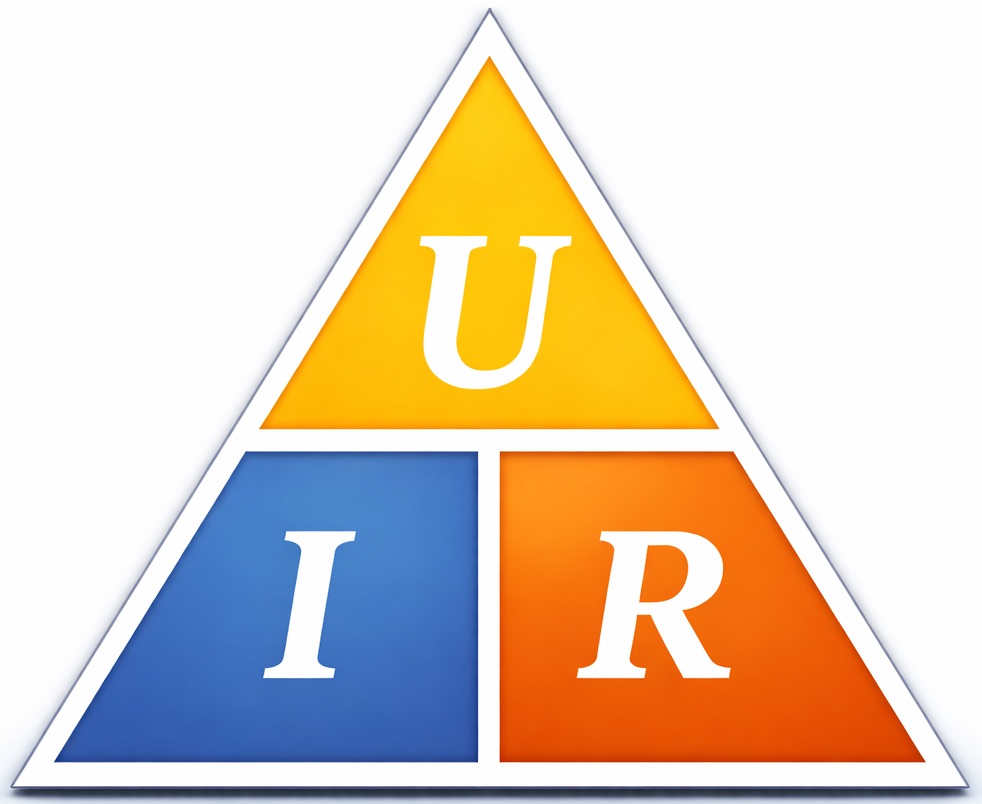

Wzór prawa Ohma
Zależność tę zapisuje się w postaci:
👉 I = U / R
gdzie:
I — natężenie prądu
U — napięcie
R — opór
Ważne jest, aby pamiętać, że wzór ten dotyczy fragmentu obwodu, dla którego znamy napięcie i opór.
Co oznacza ten wzór
Wzór prawa Ohma odzwierciedla równowagę dwóch zjawisk.
Z jednej strony napięcie tworzy pole elektryczne, które wprawia ładunki w ruch.
Z drugiej strony opór utrudnia ich przemieszczanie się.
W rezultacie prąd przyjmuje określoną wartość.
Można to ująć jeszcze prościej:
👉 napięcie „popycha”
👉 opór „hamuje”
👉 prąd jest efektem
Przykład zastosowania prawa Ohma
Aby lepiej zrozumieć działanie prawa Ohma, rozważmy prosty przykład.

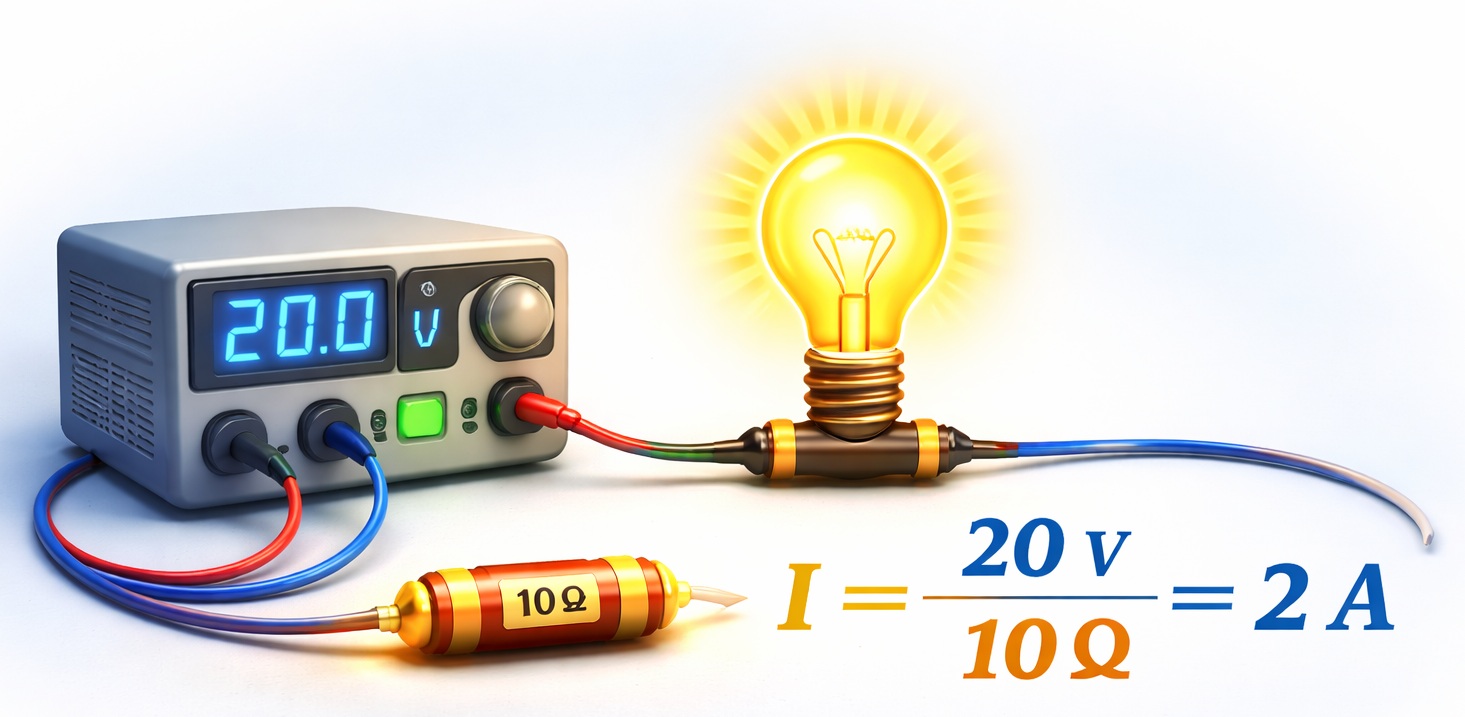

Załóżmy, że mamy żarówkę o oporze 10 Ω, podłączoną do źródła napięcia 20 V.
Obliczmy natężenie prądu.
Korzystamy ze wzoru:
👉 I = U / R
Podstawiamy wartości:
👉 I = 20 / 10 = 2 A
Oznacza to, że przez żarówkę płynie prąd o natężeniu 2 amperów.
Dzięki takim obliczeniom można przewidzieć, jak będzie działało urządzenie.
Dlaczego to ważne w praktyce
Prawo Ohma nie jest tylko teorią.
W praktyce stosuje się je bardzo często.
Pozwala określić:
- jaki prąd popłynie w obwodzie
- czy przewód wytrzyma obciążenie
- czy element będzie działał poprawnie
- czy układ nie ulegnie przegrzaniu
Dlatego jest podstawowym narzędziem w elektronice.
Prawo Ohma dla pełnego obwodu
Dotychczasowy wzór dotyczy tylko fragmentu obwodu.
Jeśli uwzględnimy źródło energii, należy wziąć pod uwagę dodatkowe czynniki.
Źródło charakteryzuje się:
siłą elektromotoryczną (SEM)
oporem wewnętrznym

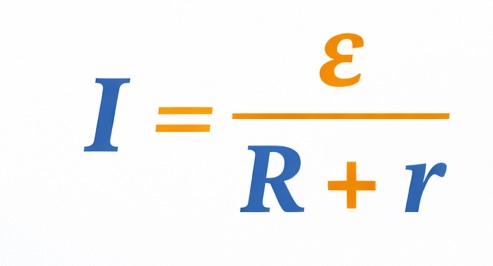

W takim przypadku prawo Ohma zapisuje się jako:
👉 I = ε / (R + r)
gdzie:
ε — siła elektromotoryczna
R — opór zewnętrzny
r — opór wewnętrzny źródła
Oznacza to, że część energii jest tracona wewnątrz źródła.
Prawo Ohma dla prądu zmiennego
W obwodach prądu zmiennego sytuacja jest bardziej złożona.
Napięcie i prąd zmieniają się w czasie i mogą być przesunięte w fazie.
Pojawiają się dodatkowe zjawiska związane z:
indukcyjnością
pojemnością

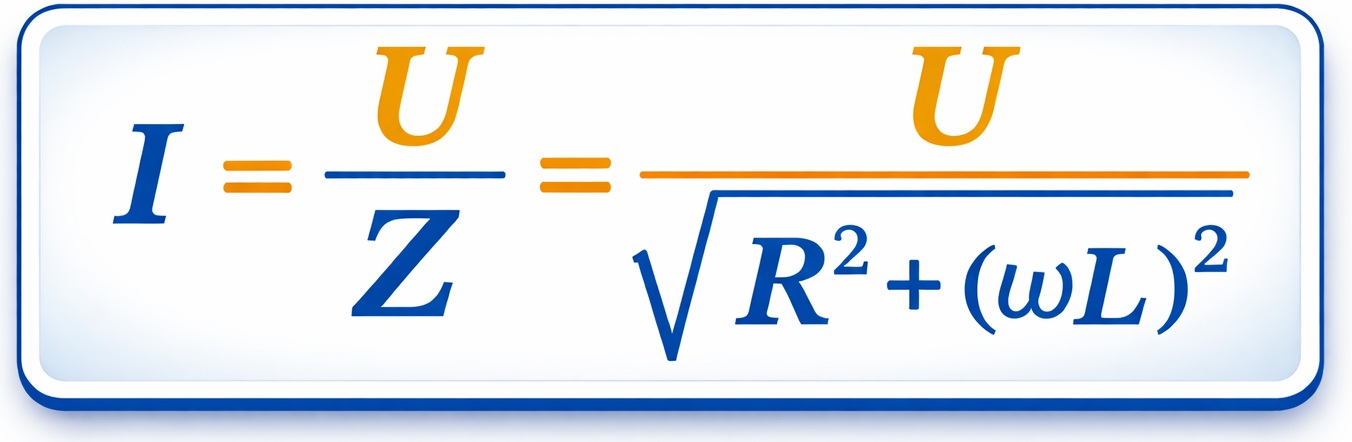

Wprowadza się wtedy pojęcie impedancji (Z), czyli całkowitego oporu.
Prawo Ohma przyjmuje postać:
👉 I = U / Z
gdzie Z oznacza impedancję.
Mimo większej złożoności podstawowa idea pozostaje taka sama:
napięcie wpływa na prąd, a opór go ogranicza.
Nawet w bardziej skomplikowanych układach zasada działania pozostaje niezmienna.
Dlaczego prawo Ohma jest tak ważne
Prawo Ohma stanowi fundament elektrotechniki i elektroniki.
Pozwala:
- analizować obwody
- przewidywać ich działanie
- projektować urządzenia
Bez niego nie da się zrozumieć działania nawet najprostszych układów.
Powiązanie z wcześniejszymi tematami
Możemy teraz połączyć wszystkie poznane pojęcia:
napięcie powoduje ruch
opór go ogranicza
prąd jest wynikiem
Prawo Ohma łączy te elementy w jedną spójną całość.
Podsumowanie
Prawo Ohma opisuje zależność między napięciem, prądem i oporem.
Wzór I = U / R stanowi podstawę obliczeń dla fragmentu obwodu.
W bardziej złożonych przypadkach uwzględnia się dodatkowe elementy, takie jak opór wewnętrzny czy impedancja, jednak ogólna zasada pozostaje taka sama.
Kontynuacja
Kolejne pytanie brzmi:
👉 ile energii zużywa urządzenie?
W następnym artykule omówimy pojęcie mocy elektrycznej.
