Закон Ома — связь между напряжением, током и сопротивлением
В предыдущих статьях мы познакомились с тремя ключевыми понятиями:
напряжение — то, что заставляет заряды двигаться
ток — движение электрических зарядов
сопротивление — то, что ограничивает это движение
Каждое из этих понятий важно само по себе.
Однако реальное понимание электрических цепей появляется только тогда, когда становится ясно, как они связаны между собой.
Именно эту связь и описывает закон Ома.
Как появилась эта закономерность
В начале XIX века электричество уже активно изучалось.
После появления источников напряжения стало возможным проводить эксперименты с током и наблюдать его влияние на проводники.
Но поведение цепей оставалось непредсказуемым.
Учёные не могли точно сказать:
как изменится ток при изменении напряжения
как влияет материал проводника
почему разные цепи ведут себя по-разному
Немецкий физик Георг Ом провёл серию экспериментов и обнаружил, что между основными электрическими величинами существует строгая зависимость.
👉 Подробнее о нём можно узнать в статье «Георг Ом» в разделе «Знаковые фигуры».
Суть закона Ома
Закон Ома устанавливает связь между напряжением, током и сопротивлением.
Он показывает, что ток в цепи определяется двумя факторами:
силой, которая его вызывает, и препятствием, которое его ограничивает.
Другими словами:
чем больше напряжение, тем сильнее движение зарядов
чем больше сопротивление, тем труднее это движение

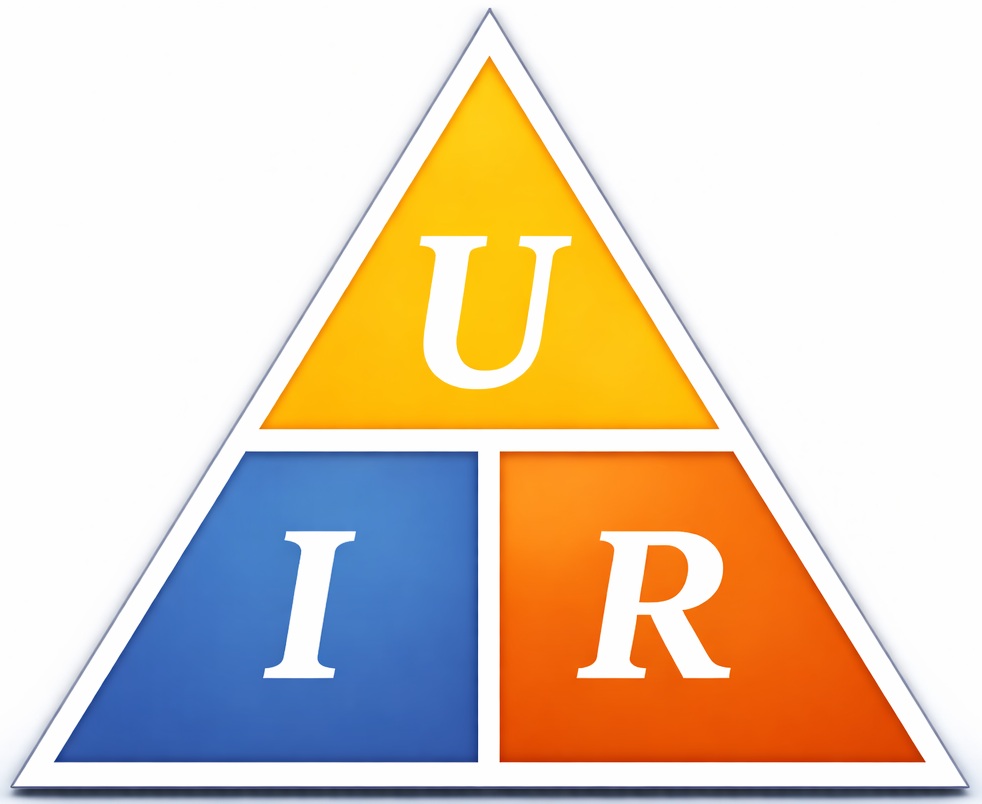

Формула закона Ома
Эта зависимость записывается в виде:
👉 I = U / R
где:
I — сила тока
U — напряжение
R — сопротивление
Важно понимать, что эта формула описывает участок электрической цепи, на котором известно напряжение и сопротивление.
Что означает эта формула
Формула закона Ома отражает баланс двух процессов.
С одной стороны, напряжение создаёт электрическое поле, которое «толкает» заряды.
С другой стороны, сопротивление мешает их движению из-за столкновений внутри материала.
В результате ток принимает определённое значение, зависящее от этих двух факторов.
Можно выразить это ещё проще:
👉 напряжение заставляет
👉 сопротивление ограничивает
👉 ток возникает как результат их взаимодействия
Именно поэтому изменение любого из этих параметров сразу влияет на работу цепи.
Пример применения закона Ома
Чтобы лучше понять закон Ома, рассмотрим простой пример.

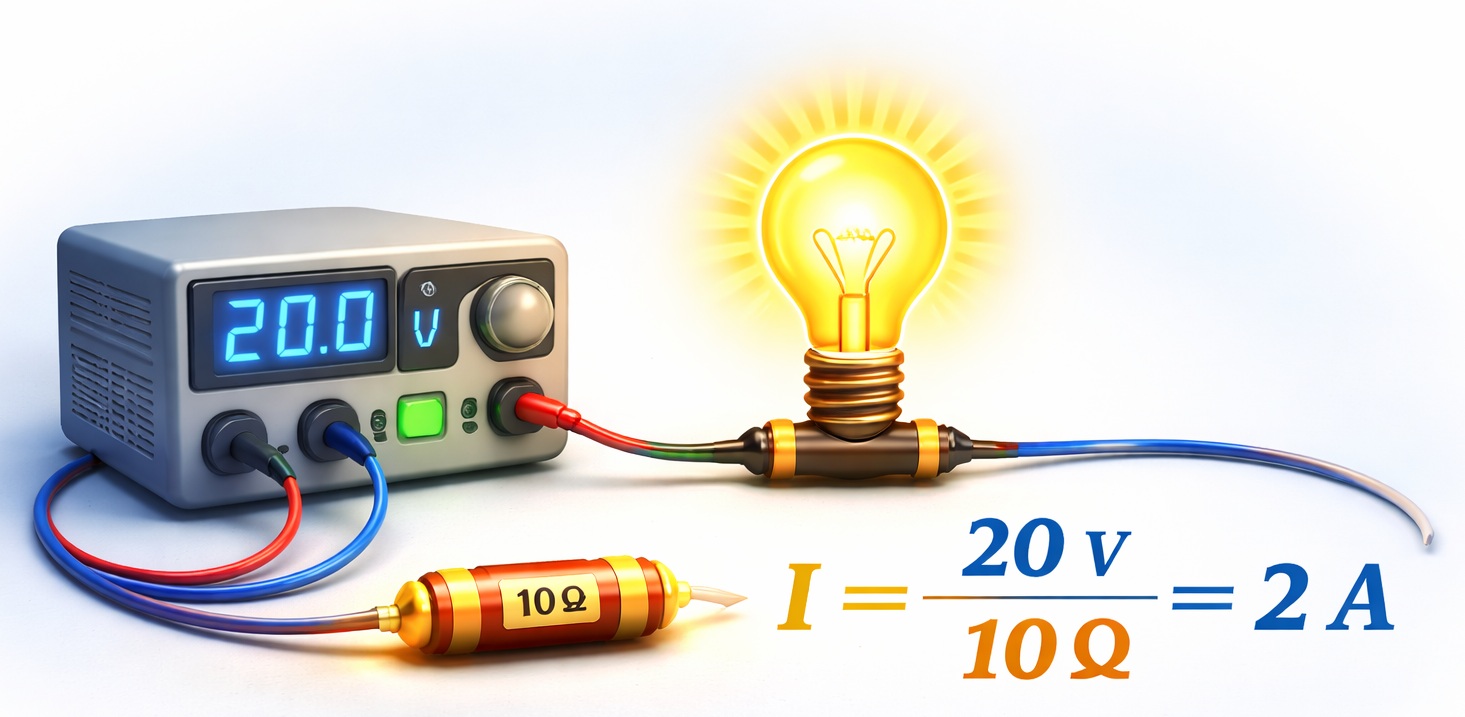

Представим лампу с сопротивлением 10 Ом, подключённую к источнику напряжения 20 В.
Найдем силу тока.
Используем формулу:
👉 I = U / R
Подставляем значения:
👉 I = 20 / 10 = 2 А
Это означает, что через лампу протекает ток 2 ампера.
Такой расчёт позволяет заранее определить, как будет работать устройство.
Почему это важно на практике
На первый взгляд может показаться, что закон Ома — это просто формула из учебника.
Но на практике он используется постоянно.
С его помощью можно заранее понять:
- какой ток пойдёт в цепи
- выдержит ли провод нужную нагрузку
- подойдёт ли выбранный элемент для устройства
- не будет ли цепь перегреваться
Именно поэтому закон Ома является не просто теоретической закономерностью, а рабочим инструментом в электронике и электротехнике.
Закон Ома для полной цепи
Рассмотренная формула описывает только участок цепи.
Если учитывать источник питания, необходимо учитывать дополнительные параметры.
Источник характеризуется:
электродвижущей силой (ЭДС)
внутренним сопротивлением
В этом случае закон Ома записывается так:
👉 I = ε / (R + r)
где:
ε — ЭДС источника
R — сопротивление внешней цепи
r — внутреннее сопротивление источника
Это означает, что часть энергии расходуется внутри самого источника.
То есть в реальной цепи ток зависит не только от подключённой нагрузки, но и от свойств самого источника питания.
Закон Ома для переменного тока
В цепях переменного тока ситуация усложняется.
Напряжение и ток изменяются во времени и могут быть сдвинуты по фазе.
Кроме обычного сопротивления появляются дополнительные эффекты, связанные с:
индуктивностью
ёмкостью
В результате вводится понятие полного сопротивления, которое называется импедансом.
Закон Ома в этом случае записывается как:
👉 I = U / Z
где Z — импеданс цепи.
Несмотря на усложнение, основной принцип остаётся тем же:
напряжение определяет ток, а сопротивление ограничивает его.
Даже в более сложных цепях закон Ома сохраняет свою основную идею, хотя его форма становится более общей.
Почему закон Ома так важен
Закон Ома является основой всей электротехники и электроники.
Он позволяет:
рассчитывать параметры цепей
предсказывать поведение системы
проектировать устройства
Без него невозможно понять, как работает даже самая простая схема.
Любой резистор, любой источник питания, любая нагрузка в цепи так или иначе подчиняются этой закономерности.
Именно поэтому закон Ома изучают одним из первых.
Связь с предыдущими темами
Теперь можно объединить всё, что было изучено ранее.
напряжение создаёт движение
сопротивление ограничивает его
ток — результат взаимодействия
Закон Ома объединяет эти понятия в единую систему.
После этого электрическая цепь перестаёт быть набором отдельных терминов и начинает восприниматься как логически связанный процесс.
Итог
Закон Ома описывает связь между напряжением, током и сопротивлением.
Он показывает, как электрическая цепь реагирует на изменение условий.
Формула I = U / R является основой для расчётов и применяется в большинстве практических задач для участка цепи.
При более сложном анализе учитываются дополнительные факторы — например внутреннее сопротивление источника или импеданс в цепях переменного тока, — но базовый принцип остаётся неизменным.
Продолжение
Теперь возникает следующий вопрос.
Если мы знаем напряжение и ток, то:
👉 сколько энергии потребляет устройство?
В следующей статье мы разберём понятие электрической мощности.
